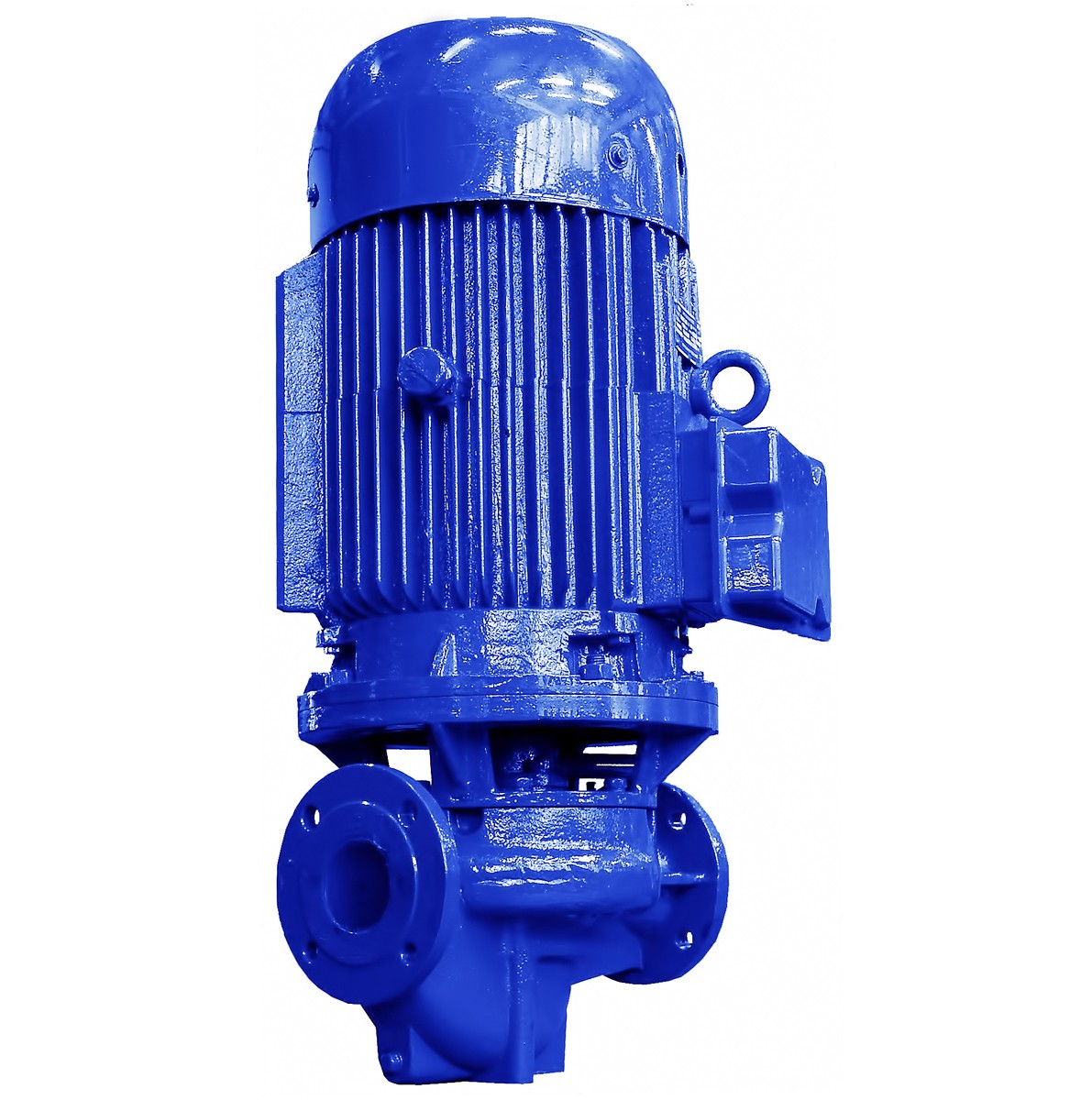

Консольный насос 1КМЛ 65-160-м

Электронасос 1КМЛ 65-160-м представляет собой наиболее производительную модификацию в линейке насосов 1КМЛ 65-160. Индекс «м» указывает на максимальный наружный диаметр рабочего колеса, который составляет 180 мм. Благодаря увеличенному рабочему колесу насос обеспечивает максимальную подачу и напор среди всех модификаций типоразмера 65-160, что делает его оптимальным выбором для участков гидравлической сети с повышенным сопротивлением или для систем с увеличенной потребностью в расходе теплоносителя.

Конструктивно насос 1КМЛ 65-160-м выполнен по той же схеме, что и другие модели серии 1КМЛ. Это центробежный консольный моноблочный линейный насос, в котором рабочее колесо закрытого типа с пространственными лопатками установлено непосредственно на валу фланцевого электродвигателя. Входной и выходной патрубки расположены на одной оси и имеют одинаковые присоединительные фланцы Ду65, что позволяет встраивать агрегат непосредственно в трубопровод без изменения его геометрии. Корпус насоса представляет собой чугунную отливку со спиральной камерой, опорной площадкой и сливным отверстием в нижней части. В корпусе установлено уплотняющее кольцо для организации щелевого уплотнения между всасывающей и нагнетательной полостями.

Для привода рабочего колеса используется фланцевый электродвигатель АИР160S2Ж8 мощностью 15 кВт с частотой вращения 2900 об/мин. Увеличенная мощность двигателя обусловлена возросшим гидравлическим сопротивлением при работе с рабочим колесом максимального диаметра. Подшипниковые узлы электродвигателя воспринимают радиальную и осевую нагрузку. Уплотнение вала может быть сальниковым с набивкой Графлекс Н1100 размером 8 на 8 мм или торцовым, в зависимости от исполнения. В фонаре предусмотрены два штуцера для подвода и отвода затворной и охлаждающей жидкости.

Насос 1КМЛ 65-160-м перекачивает техническую воду с pH от 6 до 9,5, содержащую механические примеси не более 0,1 процента по объёму и размером частиц не более 0,2 мм. Допускается перекачивание других жидкостей, сходных с водой по плотности и химической активности. Температура перекачиваемой среды составляет от минус 10 до плюс 120 градусов Цельсия. Агрегат применяется в качестве повысительного и циркуляционного насоса в системах водоснабжения производственных помещений и отопления производственных и жилых зданий. Насос не предназначен для установки во взрывоопасных и пожароопасных помещениях.

Монтаж электронасоса 1КМЛ 65-160-м

Осуществляется вертикально на фундамент, масса которого должна не менее чем в четыре раза превышать массу агрегата. Неплоскостность опорной поверхности фундаментной плиты не должна превышать 0,1 мм. Электронасос выставляется вертикально по уровню с помощью прокладок. Присоединение трубопроводов выполняется через фланцы Ду65 по ГОСТ 33259-2015. Трубопроводы не должны нагружать патрубки силой более 1000 Н и моментом более 300 Н·м. Длина прямого участка трубы перед насосом должна быть не менее шести диаметров входного патрубка, то есть не менее 390 мм. Установка арматуры на этом участке не допускается. На всасывающем трубопроводе устанавливается задвижка или приёмный обратный клапан, на напорном — обратный клапан и задвижка.

Эксплуатация насоса 1КМЛ 65-160-м

Требует соблюдения установленных правил безопасности. Перед пуском агрегат и всасывающий трубопровод должны быть полностью заполнены перекачиваемой жидкостью. Пуск производится при закрытой задвижке на нагнетании. Работа при закрытой задвижке на выходе допускается не более трёх минут. Опробование проводится в течение одного часа в рабочем интервале подач при температуре нагрева не выше 80 градусов Цельсия. В процессе работы необходимо контролировать показания манометра и мановакуумметра, герметичность соединений, утечки через уплотнение и температуру нагрева. При обнаружении резких колебаний стрелок приборов, повышенного шума или вибрации необходимо немедленно остановить насос и устранить неисправность.

Характеристики

Q Подача,(м3/ч)	72
H Напор,(м)	32
Мощность,(кВт)	15
n Частота вращен,(об/мин)	2900
Температура рабочей жидкости: - min...+max,(°С)	от -10 до +120
Вес,(кг)	145
