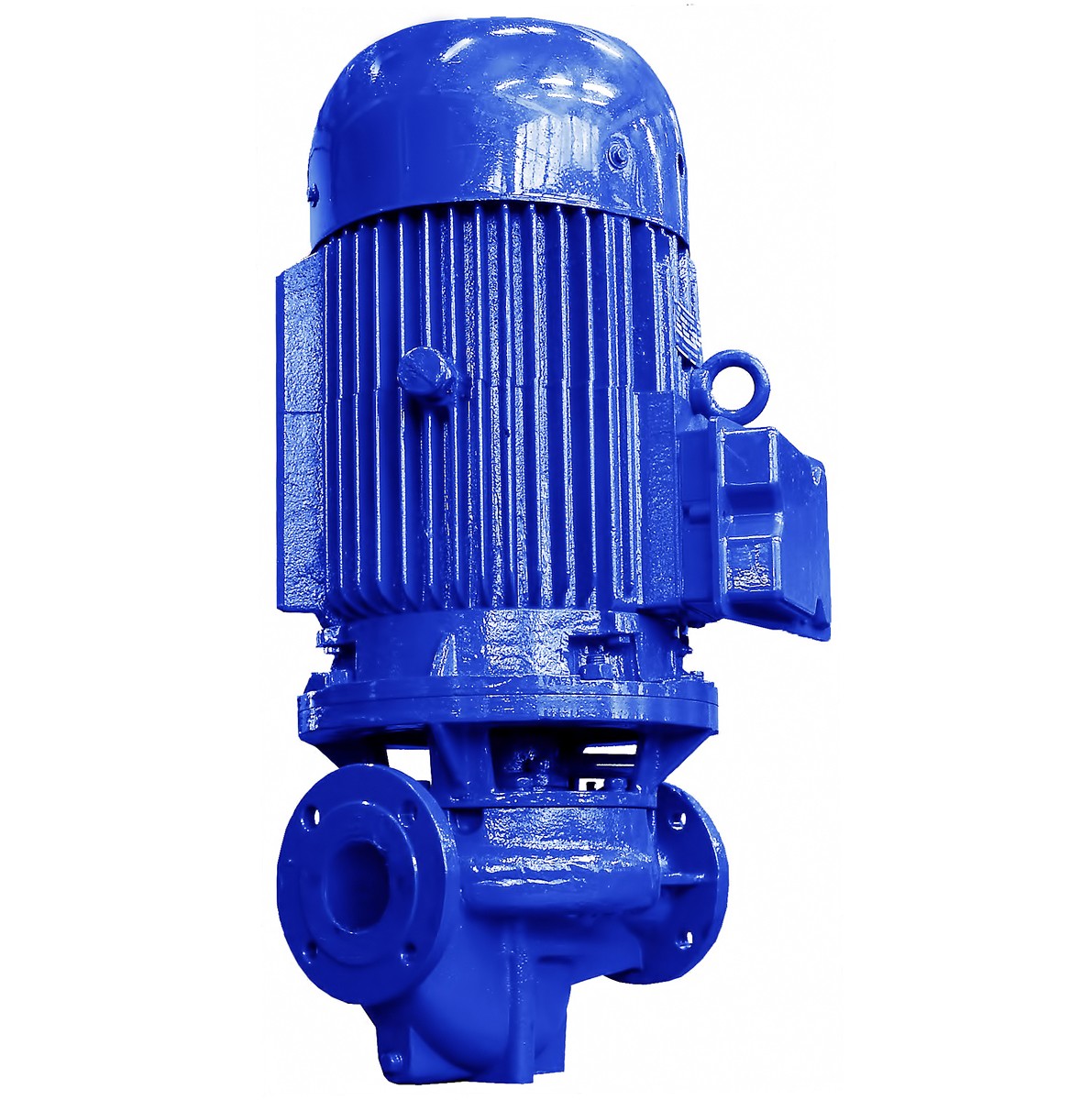

Консольный насос 1КМЛ 65-160-л

Электронасос 1КМЛ 65-160-л является модификацией базовой модели 1КМЛ 65-160 с увеличенным рабочим колесом наружным диаметром 172 мм. Индекс «л» в обозначении указывает на увеличенный диаметр рабочего колеса, что обеспечивает повышенную подачу и напор по сравнению с базовым исполнением. Данная модель применяется в тех системах водоснабжения и отопления, где стандартная производительность базового насоса недостаточна для преодоления гидравлического сопротивления сети, но переход на следующий типоразмер нецелесообразен.

По конструктивному исполнению насос 1КМЛ 65-160-л идентичен другим моделям серии 1КМЛ. Это центробежный консольный моноблочный линейный насос, в котором рабочее колесо установлено непосредственно на валу фланцевого электродвигателя. Линейная компоновка с патрубками на одной оси и одинаковыми фланцами Ду65 позволяет встраивать агрегат непосредственно в трубопровод. Корпус насоса — чугунная отливка со спиральной камерой, входным и выходным патрубками, а также опорной площадкой для крепления к фундаменту. Рабочее колесо закрытого типа с пространственными лопатками крепится на валу двигателя болтом-обтекателем и фиксируется стопорной шайбой. Для разгрузки от осевых сил на несущем диске колеса выполнены радиальные лопатки, образующие импеллер.

Для привода рабочего колеса используется фланцевый электродвигатель АИР132М2Ж8 мощностью 11 кВт, обеспечивающий частоту вращения 2900 об/мин. Подшипниковые узлы электродвигателя воспринимают радиальную и неуравновешенную осевую нагрузку, возникающую в гидравлической части насоса. Направление вращения вала — правое, по часовой стрелке, если смотреть со стороны привода. Уплотнение вала может быть сальниковым или торцовым в зависимости от исполнения. При сальниковом уплотнении утечка составляет от 0,1 до 2 литров в час, при торцовом — не более 0,03 литра в час.

Насос 1КМЛ 65-160-л предназначен для перекачивания технической воды с pH от 6 до 9,5 и механическими примесями не более 0,1 процента по объёму. Температура перекачиваемой жидкости может составлять от минус 10 до плюс 120 градусов Цельсия. Агрегат применяется в качестве повысительного или циркуляционного насоса в системах водоснабжения производственных помещений и отопления производственных и жилых зданий. Климатическое исполнение — У3.1 или Т2, что позволяет эксплуатировать насос как в умеренном, так и в тропическом климате. Сейсмостойкость конструкции рассчитана на районы с сейсмической активностью до 7 баллов по шкале MSK-64.

Монтаж электронасоса 1КМЛ 65-160-л

Выполняется вертикально на фундамент, масса которого должна не менее чем в четыре раза превышать массу агрегата. Фундаментная плита должна иметь горизонтальную опорную поверхность с непластностью не более 0,1 мм. Электронасос выставляется по уровню с помощью прокладок, при этом отклонение не должно превышать 0,1 мм на 500 мм по продольной оси и 0,5 мм на 500 мм по поперечной оси. Трубопроводы присоединяются через фланцы Ду65, нагрузка на патрубки от трубопроводов не должна превышать 1000 Н по силе и 300 Н·м по моменту. Перед насосом необходимо обеспечить прямой участок трубы длиной не менее шести диаметров входного патрубка без установки арматуры.

Эксплуатация насоса 1КМЛ 65-160-л

В процессе эксплуатации насос 1КМЛ 65-160-л требует соблюдения стандартных правил для центробежных моноблочных агрегатов. Перед пуском необходимо заполнить насос и всасывающий трубопровод перекачиваемой жидкостью, проверить направление вращения электродвигателя пробным кратковременным пуском. Работа при закрытой задвижке на выходе допускается не более трёх минут. Запрещается эксплуатация без заполнения жидкостью, при закрытой задвижке на входе, без обратного клапана или задвижки на линии входа, а также за пределами рабочего интервала характеристики. При длительных остановках более семи дней с опорожнением внутренних полостей необходимо произвести переконсервацию насоса маслом К-17.

Характеристики

Q Подача,(м3/ч)	70
H Напор,(м)	32
Мощность,(кВт)	11
n Частота вращен,(об/мин)	2900
Температура рабочей жидкости: - min...+max,(°С)	от -10 до +120
Вес,(кг)	120
