Назначение

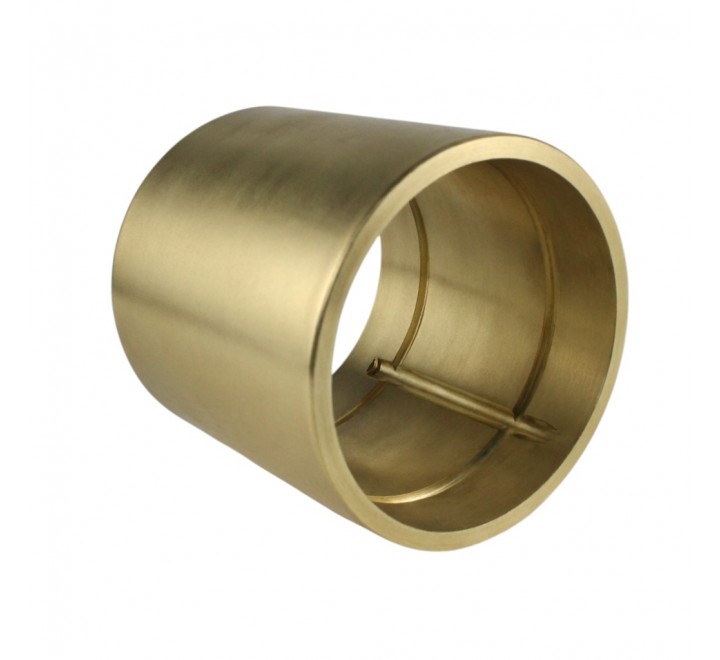

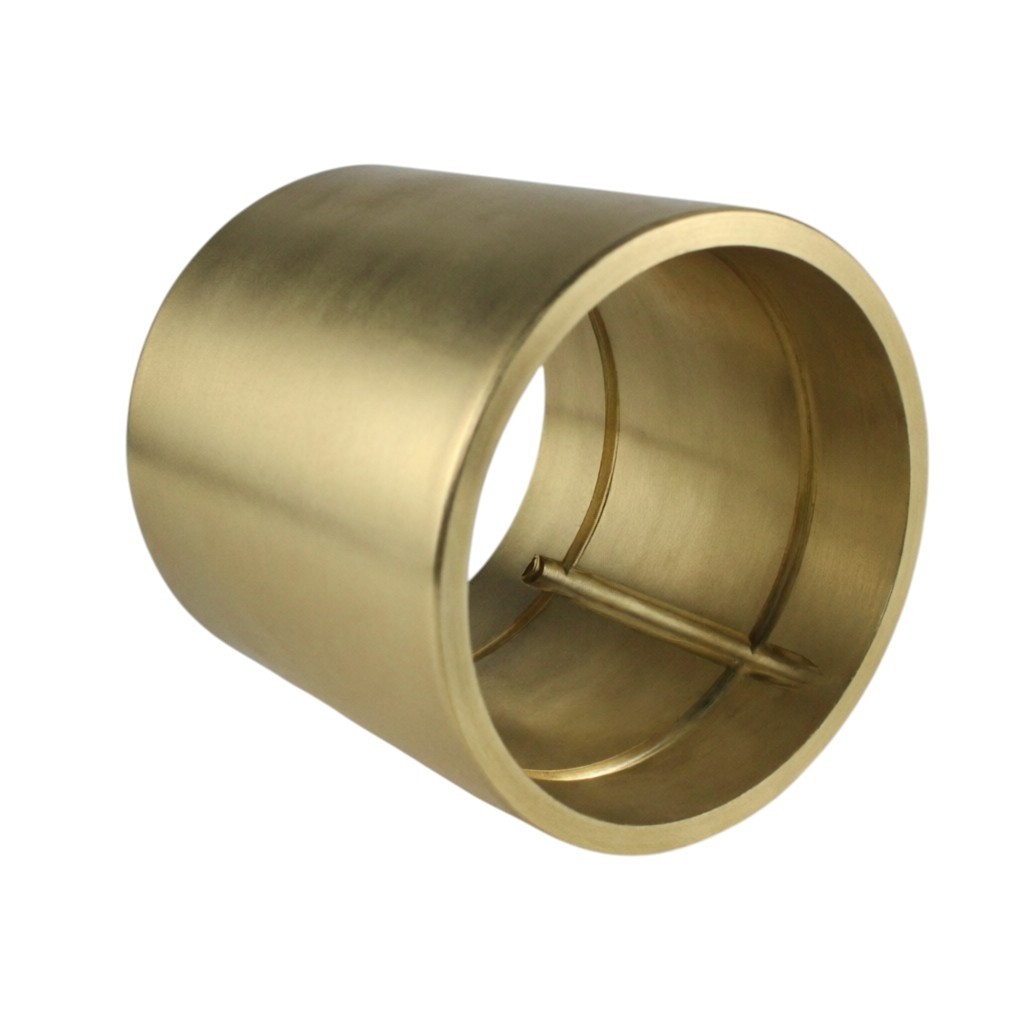

Ответственный элемент конструкции многоступенчатого центробежного питательного насоса ПЭ 270-150-3 повышенной производительности. Предназначена для направления и фиксации уплотнительных элементов, обеспечения точного радиального позиционирования вала в зоне сальникового или межступенчатого уплотнения, предотвращения осевых и радиальных смещений уплотнительных колец, а также для защиты вала от абразивного и коррозионного износа в зоне контакта при работе с питательной водой под давлением до 15,0 МПа и температурой до +160 °C.

Принцип работы
Направляющая втулка устанавливается на вал насоса в зоне уплотнительного узла или межступенчатого соединения. При вращении ротора она воспринимает радиальные нагрузки от уплотнительных элементов, предотвращая прямой контакт подвижных деталей с основным валом. Гладкая цилиндрическая поверхность, точные допуски и материал исполнения из коррозионно-стойкой стали 30Х13 обеспечивают минимальное трение, стабильную работу уплотнительного узла, эффективное отведение тепла и длительный ресурс. Высокая коррозионная стойкость и износостойкость материала предотвращают образование питтинга, эрозии и задиров при работе с питательной водой в условиях высоких температур и давлений.

Технические характеристики

Параметр	Значение
Номер чертежа	5Ц-10-20В
Материал исполнения	30Х13 (сталь коррозионно-стойкая мартенситного класса)
Масса	0,90 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальное давление	до 15,0 МПа
Твердость	HB 170–210 (поставка) / до HRC 35–45 после термообработки
Шероховатость рабочей поверхности	Ra ≤ 0,8 мкм
Тип соединения с валом	Посадка с натягом / стопорные элементы
Коррозионная стойкость	Повышенная к питательной воде, конденсату, пароводяным смесям
Совместимые среды	Питательная вода, конденсат, технические жидкости

Примечание: Сталь 30Х13 относится к мартенситным коррозионно-стойким сталям с содержанием хрома ~13%. Обеспечивает оптимальное сочетание прочности, износостойкости и коррозионной стойкости, что делает её предпочтительным материалом для направляющих втулок питательных насосов высокого давления.

Габаритные размеры

Направляющая втулка выполнена в виде компактной цилиндрической детали с посадочным буртом или фланцем. Ориентировочные параметры (с учётом массы 0,90 кг и типоразмера насоса ПЭ 270-150-3):

Внутренний диаметр: 45–70 мм
Наружный диаметр: 60–85 мм
Общая длина: 50–80 мм
Толщина стенки: 6–12 мм

Точные геометрические параметры, допуски на посадочные поверхности, конфигурация уплотнительных канавок и размеры крепёжных элементов строго определяются чертежом 5Ц-10-20В. При подборе детали обязательно указывать номер чертежа и позиционное назначение в сборочной ведомости насоса.

Конструктивное использование и монтаж

Направляющая втулка устанавливается на вал насоса ПЭ 270-150-3 в зоне уплотнительного узла или межступенчатого соединения. Фиксируется посадкой с натягом, стопорным кольцом, резьбовой втулкой или штифтами в зависимости от конструктивного исполнения. Работает в едином узле с сальниковой набивкой, торцевым уплотнением или межступенчатым кольцом.

Требования к монтажу:

Обязательная очистка посадочного места вала от загрязнений, консервационной смазки, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (отсутствие конусности, эллипсности, рисок); шероховатость вала под втулку не хуже Ra 0,8 мкм;
Для обеспечения посадки с натягом: нагрев втулки до 80–120 °С или охлаждение вала; запрессовка с использованием оправки без ударных нагрузок;
Запрещается прилагать ударные нагрузки при монтаже во избежание деформации и нарушения геометрии рабочей поверхности;
Нанесение тонкого слоя совместимой высокотемпературной смазки на рабочие поверхности перед установкой уплотнений;
Контроль соосности и свободного вращения вала после сборки;
После установки проверить радиальный зазор между втулкой и ответной деталью согласно паспорту насоса;
Для питательных насосов высокого давления обязателен контроль водно-химического режима после монтажа для предотвращения коррозии.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 270-150-3 на промышленных объектах энергетики с высокими параметрами:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов высокого давления и повышенной производительности;
атомные электростанции (АЭС) — во вспомогательных контурах питания с увеличенным расходом;
крупные котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя повышенной мощности;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды при расходе до 270 м³/ч и давлении до 15,0 МПа.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 15,0 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 12 000–20 000 моточасов
Факторы снижения ресурса: нарушение водно-химического режима (коррозия), абразивные примеси в питательной воде, нарушение соосности вала, перегрев узла, механические повреждения при монтаже, кавитационные воздействия, вибрационные нагрузки сверх допустимых, работа при давлении до 15,0 МПа
Признаки критического износа: увеличение радиального зазора, подтекание рабочей среды через сальник, повышенная вибрация в зоне уплотнения, видимые дефекты рабочих поверхностей (питтинг, эрозия, задиры, трещины), характерный скрип или заедание при вращении вала
Рекомендация: при замене направляющей втулки проводить диагностику состояния вала, уплотнений, посадочного места корпуса и уплотнительных колец; поверхность вала в зоне контакта должна иметь шероховатость не хуже Ra 0,8 мкм; для питательных насосов высокого давления рекомендуется одновременная замена уплотнительных элементов комплектом и контроль ВХР после монтажа
