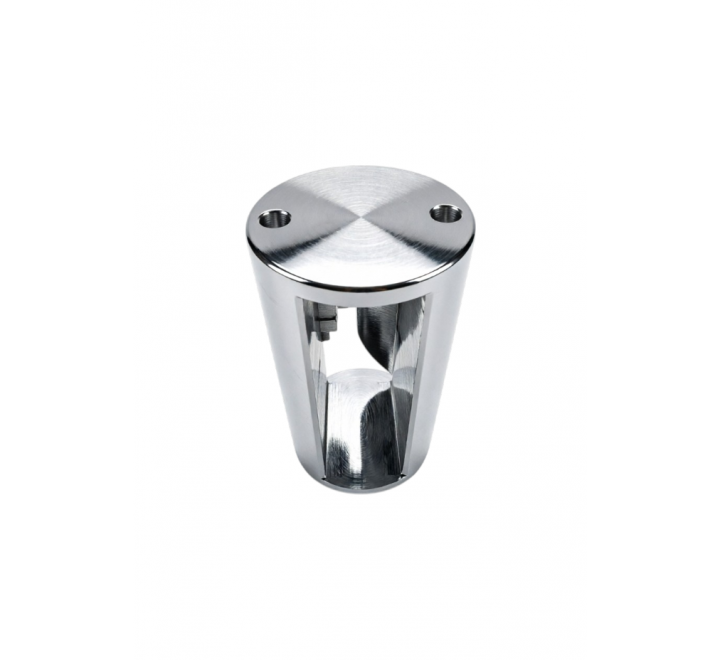

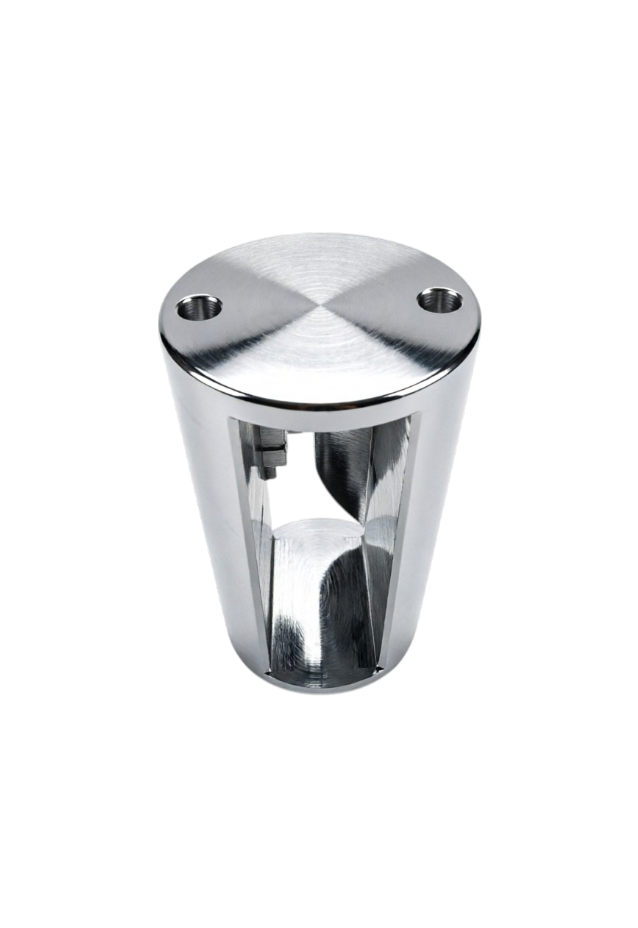

Направляющая насоса АВЗ-90

Назначение

Ответственный элемент направляющего узла плунжерного насоса АВЗ-90, обеспечивающий точное радиальное и осевое направление плунжера или штока в гидравлической части насоса. Предназначен для предотвращения биения, перекосов подвижных элементов, неравномерного износа сальникового уплотнения и заклинивания узла при возвратно-поступательном движении.

Принцип работы

Деталь воспринимает радиальные и боковые нагрузки, возникающие при работе плунжера из-за неравномерного давления в цилиндре или сборочных погрешностей. За счёт прецизионной обработки внутренней поверхности и расчётного зазора в рабочей зоне формируется гидродинамическая смазочная плёнка, исключающая сухой контакт, снижающая трение и равномерно распределяющая нагрузки на корпус насоса, что обеспечивает стабильный ход подвижного органа и продлевает ресурс уплотнений.

Технические характеристики

Параметр	Значение
Номера чертежей	352.10.01.06 / 352.10.01.07
Материал исполнения	Серый чугун СЧ20 / Серый чугун СЧ20
Масса	4,14 кг / 6,55 кг (соответственно чертежам)
Рабочая температура	от –30 °C до +120 °C
Допустимое давление	до 2,5 МПа
Шероховатость рабочей поверхности	Ra ≤ 1,6 мкм
Твердость	HB 90–110
Посадочный допуск	H7/g6
Совместимые среды	Вода, технические масла, нефтепродукты, умеренно агрессивные жидкости

Габаритные размеры (типовые)

Наружный диаметр: 90–150 мм
Внутренний (рабочий) диаметр: 50–90 мм
Длина: 180–320 мм

Точные геометрические параметры, форма фасок и посадочные канавки строго соответствуют указанным чертежам и могут незначительно отличаться в зависимости от ревизии насоса. При заказе рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемой детали.

Конструктивное использование и монтаж

Направляющая устанавливается в корпусе гидравлической части насоса АВЗ-90 и фиксируется стопорными кольцами, резьбовыми втулками или прессовой посадкой в зависимости от исполнения корпуса. Работает в едином узле с плунжером, сальниковым уплотнением и клапанной коробкой, обеспечивая соосность и минимизируя боковые нагрузки на уплотнительные элементы.

Требования к монтажу: обязательная проверка соосности с плунжером и ответными деталями, тщательная очистка посадочного места от загрязнений и окалины, нанесение рекомендованной смазки на рабочую поверхность, контроль момента затяжки крепёжных элементов. Перед пуском рекомендуется проверить свободный ход плунжера и отсутствие заеданий.

Область применения

Деталь предназначена для эксплуатации в составе плунжерных насосов серии АВЗ-90 на промышленных объектах:

химическая и нефтехимическая промышленность;
нефтепереработка и добыча;
системы водоподготовки и дозирования реагентов;
пищевое и фармацевтическое производство (при подтверждении совместимости материала с перекачиваемой средой).

Рекомендуется для работы со средами умеренной абразивности при температуре до 100–120 °C при соблюдении режимов фильтрации, смазки и планового технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 3–5 лет или 10 000–16 000 моточасов
Факторы снижения ресурса: сухой ход, абразивные примеси в рабочей среде, превышение рабочего давления или температуры, использование некондиционной смазки, нарушение соосности при сборке
Признаки критического износа: увеличение радиального зазора, повышенная вибрация, подтекание рабочей среды через сальник, локальный перегрев корпуса, характерный металлический стук при работе насоса
Рекомендация: при замене направляющей целесообразно проводить комплексную диагностику плунжера, сальникового узла, уплотнительных колец и состояния посадочного места в корпусе

Направляющая насоса АВЗ-90 доступна для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Чтобы уточнить наличие, подобрать деталь по серийному номеру или модификации насоса и получить коммерческое предложение, обратитесь к специалистам компании.
