Назначение

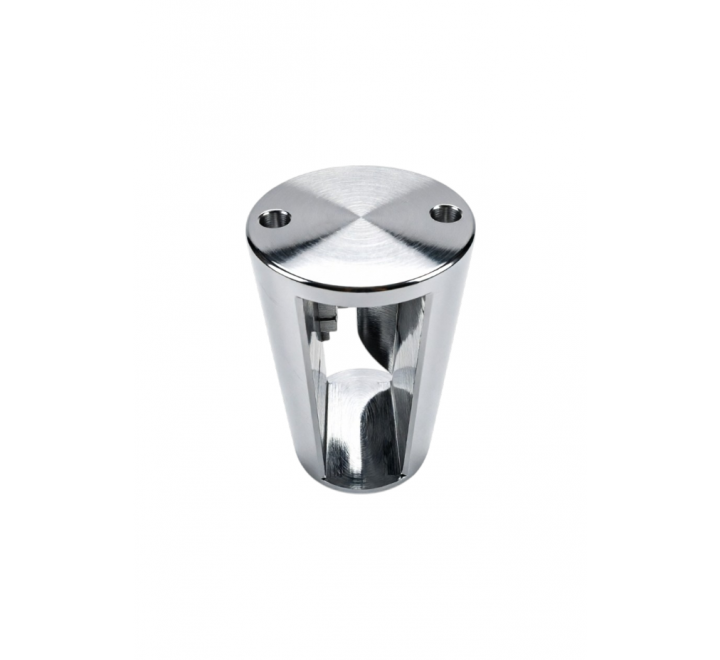

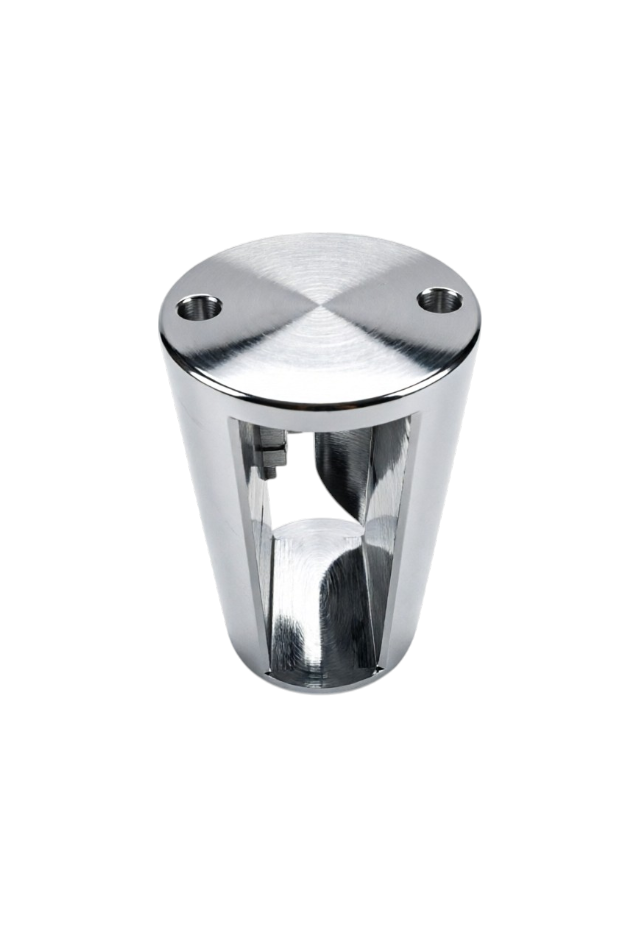

Ответственный элемент направляющего узла плунжерного насоса АВЗ-63Д, обеспечивающий точное радиальное и осевое направление плунжера или штока в гидравлической части. Предназначен для предотвращения биения, перекосов, неравномерного износа сальников и заклинивания подвижных элементов.

Принцип работы
Деталь воспринимает радиальные и боковые нагрузки при возвратно-поступательном движении плунжера. За счёт прецизионной обработки внутренней поверхности и расчётного зазора формируется гидродинамическая смазочная плёнка, исключающая сухой контакт, снижающая трение и стабилизирующая ход штока.

Технические характеристики

Параметр	Значение
Номера чертежей	352.10.01.06 / 352.10.01.07 / 352.17.01.09
Материал исполнения	Серый чугун СЧ20 / Серый чугун СЧ20 / Серый чугун СЧ20
Масса	4,14 кг / 6,55 кг / 11,50 кг (соответственно чертежам)
Рабочая температура	от –30 °C до +120 °C
Допустимое давление	до 2,5 МПа
Шероховатость рабочей поверхности	Ra ≤ 1,6 мкм
Твердость	HB 90–110
Совместимые среды	Вода, технические масла, нефтепродукты, умеренно агрессивные жидкости

Габаритные размеры (типовые)

Наружный диаметр: 90–150 мм
Внутренний рабочий диаметр: 50–90 мм
Длина: 180–320 мм Точные параметры строго соответствуют указанному номеру чертежа и могут отличаться в зависимости от модификации насоса.

Конструктивное использование и монтаж

Устанавливается в корпусе гидравлической части насоса, фиксируется стопорными кольцами, резьбовыми втулками или прессовой посадкой. Работает в едином узле с плунжером и сальниковым уплотнением. Требования к монтажу: проверка соосности, очистка посадочного места, нанесение рекомендованной смазки, контроль момента затяжки крепежа.

Область применения

Предназначена для эксплуатации в составе плунжерных насосов серии АВЗ-63Д на предприятиях химической и нефтехимической промышленности, нефтепереработки, систем водоподготовки и дозирования реагентов.

Срок эксплуатации и диагностика

Нормативный ресурс: 3–5 лет или 10 000–16 000 моточасов
Факторы снижения ресурса: сухой ход, абразивные примеси, превышение давления/температуры, нарушение соосности при сборке
Признаки износа: увеличение зазора, вибрация, подтекание через сальник, перегрев, характерный стук
Рекомендация: при замене проводить диагностику плунжера, сальникового узла и уплотнительных колец

Характеристики

Материал исполнения	Серый чугун СЧ20/Серый чугун СЧ20/Серый чугун СЧ20
Вес,(кг)	4,14/6,55/11,50
