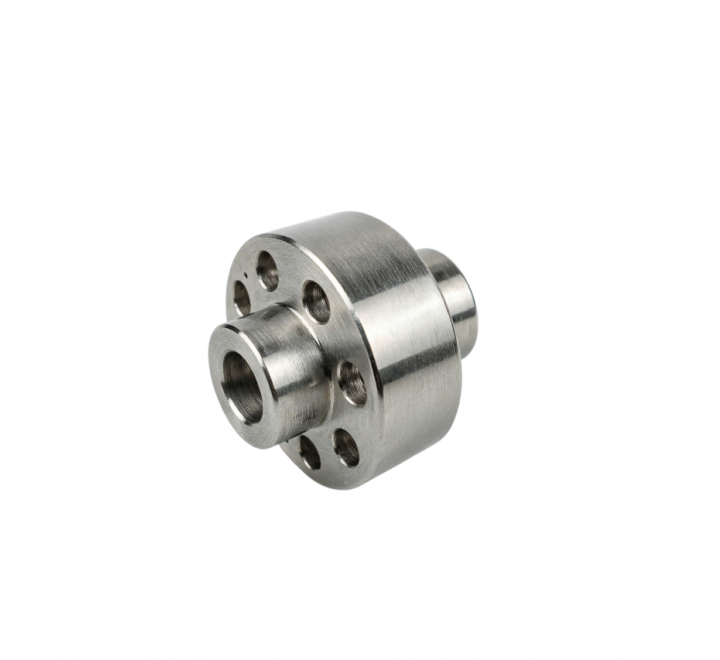

Муфта в сборе насоса ВВН 1-12

Назначение

Ответственный элемент приводного узла водокольцевого вакуумного насоса ВВН 1-12, обеспечивающий передачу крутящего момента от электродвигателя к валу насоса. Предназначена для соединения валов, компенсации радиальных, осевых и угловых смещений, снижения динамических нагрузок и защиты привода от перегрузок при пуске и эксплуатации.

Принцип работы

Муфта устанавливается на соосные концы валов двигателя и насоса, соединяясь через упругие элементы или жёсткую связь (в зависимости от исполнения). При вращении двигателя крутящий момент передаётся через муфту на вал насоса, обеспечивая синхронную работу агрегата. Конструкция предусматривает компенсацию монтажных погрешностей и гашение вибраций, что повышает надёжность и ресурс подшипниковых узлов.

Технические характеристики

Габаритные размеры (типовые)

Точные геометрические параметры, конфигурация посадочных поверхностей и размеры шпоночных соединений определяются чертежом Н49.1131.00.00.010 и могут отличаться в зависимости от модификации насоса. При подборе детали рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемого элемента.

Конструктивное использование и монтаж

Муфта в сборе устанавливается на соосные концы валов электродвигателя и насоса ВВН 1-12 и фиксируется шпонками с дополнительными стопорными гайками или болтовыми соединениями. Работает в паре с упругими элементами, обеспечивая компенсацию смещений и демпфирование вибраций.

Требования к монтажу: обязательная проверка соосности валов с использованием индикаторных приспособлений, очистка посадочных поверхностей от загрязнений и консервационной смазки, контроль состояния шпоночных пазов и резьбовых соединений, установка упругих элементов без перекосов. Затяжка крепёжных элементов производится с контролем момента. После монтажа рекомендуется проверка свободного вращения, отсутствие биений и посторонних шумов.

Область применения

Муфта предназначена для эксплуатации в составе вакуумных насосов серии ВВН 1-12 на промышленных объектах:

Рекомендуется для работы в условиях циклических нагрузок при температуре окружающей среды от –40 °C до +50 °C при соблюдении режимов технического обслуживания и контроля состояния упругих элементов.

Срок эксплуатации и диагностика

Муфта в сборе насоса ВВН 1-12 доступен для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Чтобы уточнить наличие, подобрать деталь по серийному номеру или модификации насоса и получить коммерческое предложение, обратитесь к специалистам компании.
