Назначение

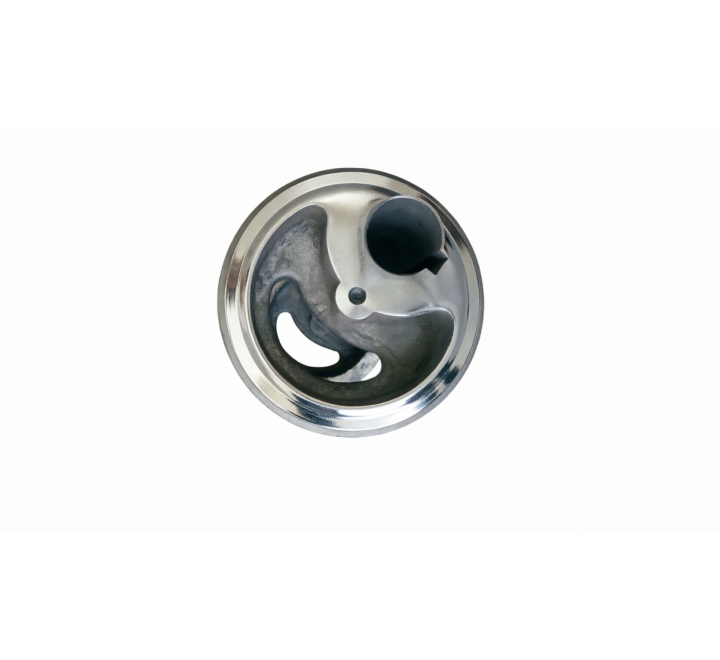

Ответственный элемент кривошипно-шатунного механизма плунжерного насоса АВЗ-20Д, обеспечивающий преобразование вращательного движения вспомогательного вала в возвратно-поступательное движение малого плунжера или управляющего механизма. Предназначен для передачи крутящего момента, обеспечения заданной амплитуды хода вспомогательного рабочего органа и стабилизации работы насосного агрегата.

Принцип работы
Малый эксцентрик устанавливается на вспомогательном или приводном валу насоса и при вращении создаёт эксцентричное смещение оси, которое через шатун или рычаг передаётся на малый плунжер либо элемент системы регулирования. За счёт смещения геометрического центра относительно оси вращения обеспечивается необходимый рабочий ход. Конструкция предусматривает точную балансировку для снижения динамических нагрузок, а упрочнённая рабочая поверхность и система смазки минимизируют износ сопрягаемых деталей и обеспечивают надёжную эксплуатацию узла.

Технические характеристики

Параметр	Значение
Номер чертежа	352.23.01.06
Материал исполнения	Серый чугун СЧ20
Масса	2,75 кг
Рабочая температура	от –30 °C до +100 °C
Частота вращения вала	до 1500 об/мин
Твердость	HB 90–110
Тип соединения с валом	Шпоночное с фиксацией
Совместимые среды	Масло индустриальное, смазочные материалы

Габаритные размеры (типовые)

Наружный диаметр эксцентриковой части: 70–95 мм
Диаметр посадочного отверстия под вал: 25–40 мм
Общая длина детали: 60–85 мм

Точные геометрические параметры, конфигурация посадочных поверхностей и размеры шпоночного соединения определяются чертежом 352.23.01.06 и могут отличаться в зависимости от модификации насоса. При подборе детали рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемого элемента.

Конструктивное использование и монтаж

Малый эксцентрик устанавливается на вспомогательном валу насоса в картере кривошипно-шатунного механизма или в блоке управления и фиксируется шпонкой с дополнительной стопорной гайкой. Работает в паре с малым шатуном и подшипником скольжения или качения, обеспечивая плавную передачу усилия на вспомогательную плунжерную группу или механизм регулирования.

Требования к монтажу: обязательная проверка соосности вала и посадочного места эксцентрика, очистка поверхностей от загрязнений и консервационной смазки, контроль состояния шпоночного паза и резьбовых соединений, нанесение рекомендованной смазки на рабочую поверхность перед сборкой. Затяжка крепёжных элементов производится с контролем момента. После монтажа рекомендуется проверка свободного вращения и отсутствия заеданий.

Область применения

Деталь предназначена для эксплуатации в составе плунжерных насосов серии АВЗ-20Д на промышленных объектах:

химическая и нефтехимическая промышленность;
нефтепереработка и добыча;
системы водоподготовки, дозирования реагентов и гидравлические приводы;
машиностроение и металлургическое производство.

Рекомендуется для работы в условиях циклических нагрузок при температуре окружающей среды от –30 °C до +50 °C и температуре масла в картере до 100 °C при соблюдении режимов смазки и планового технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: недостаточная смазка, превышение частоты вращения, ударные нагрузки, абразивные загрязнения в масле, коррозия, нарушение балансировки, износ подшипникового узла
Признаки критического износа: повышенная вибрация в зоне вспомогательного привода, посторонний шум, перегрев картера, люфт в соединении эксцентрик-шатун, нестабильность работы системы регулирования или дозирования
Рекомендация: при замене малого эксцентрика целесообразно проводить комплексную диагностику вала, подшипников, шатуна, шпоночного соединения и состояния системы смазки
