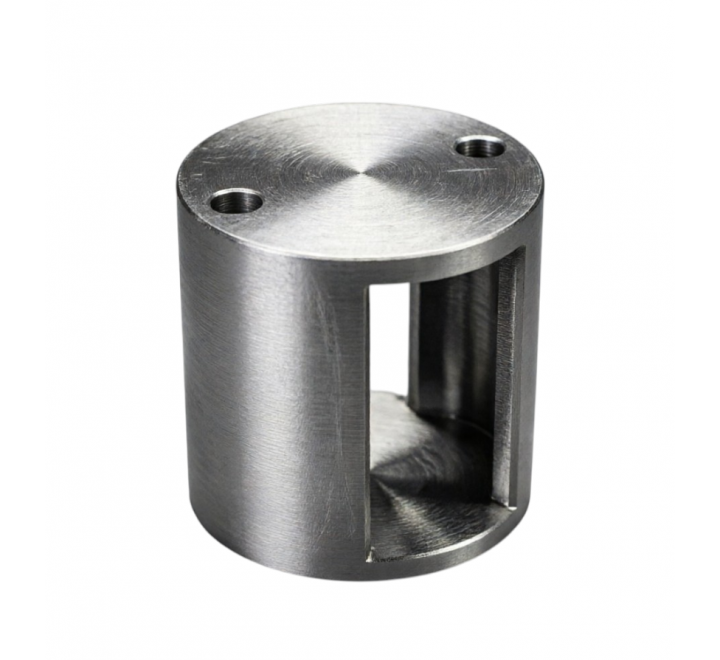

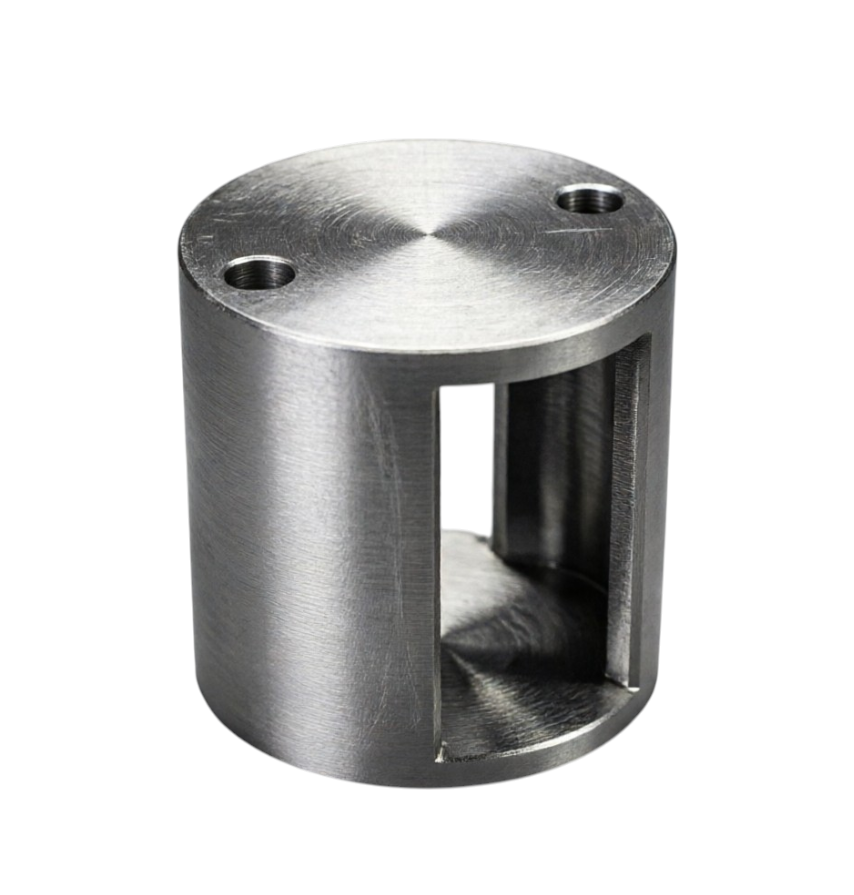

Малая направляющая насоса АВЗ-20Д

Назначение

Ответственная деталь направляющего узла плунжерного насоса АВЗ-20Д, обеспечивающая точное радиальное и осевое направление плунжера в зоне сальникового уплотнения. Предотвращает поперечные смещения, снижает нагрузку на уплотнительные элементы, минимизирует износ сальника и повышает герметичность узла при возвратно-поступательном движении.

Принцип работы

Деталь работает в паре с большой направляющей, принимая на себя часть радиальных нагрузок в зоне выхода плунжера из гидравлической камеры. За счёт точной обработки внутренней поверхности и оптимального расчётного зазора обеспечивается формирование стабильной смазочной плёнки, исключающей сухой контакт, снижающей трение и износ плунжера и сальника, а также стабилизирующей ход штока на всём рабочем цикле.

Технические характеристики

Параметр	Значение
Номер чертежа	352.23.01.08
Материал	Серый чугун СЧ20
Масса	1,35 кг
Рабочая температура	от –30 °C до +120 °C
Допустимое давление	до 2,5 МПа
Шероховатость рабочей поверхности	Ra ≤ 1,6 мкм
Твердость	HB 90–110
Посадочный допуск	H7/g6
Совместимые среды	Вода, технические масла, нефтепродукты, умеренно агрессивные жидкости

Габаритные размеры (типовые)

Наружный диаметр: 55–70 мм
Внутренний (рабочий) диаметр: 30–40 мм
Длина: 85–110 мм

Точные геометрические параметры, форма фасок и посадочные канавки строго соответствуют чертежу 352.23.01.08 и могут незначительно отличаться в зависимости от ревизии насоса. При заказе рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемой детали.

Конструктивное использование и монтаж

Малая направляющая устанавливается в корпусе насоса со стороны привода, перед сальниковым узлом, и фиксируется стопорным кольцом, резьбовой втулкой или прессовой посадкой в зависимости от исполнения корпуса. Работает в едином контуре с большой направляющей, плунжером и уплотнительными элементами, обеспечивая плавность хода и минимизируя боковые нагрузки на сальник.

Требования к монтажу: обязательная проверка соосности с плунжером и большой направляющей, тщательная очистка посадочного места от загрязнений и окалины, нанесение рекомендованной смазки на рабочую поверхность, контроль момента затяжки крепёжных элементов. Перед пуском рекомендуется проверить свободный ход плунжера и отсутствие заеданий.

Область применения

Деталь предназначена для эксплуатации в составе плунжерных насосов серии АВЗ-20Д на промышленных объектах:

химическая и нефтехимическая промышленность;
нефтепереработка и добыча;
системы водоподготовки и дозирования реагентов;
пищевое и фармацевтическое производство (при подтверждении совместимости материала с перекачиваемой средой).

Рекомендуется для работы со средами умеренной абразивности при температуре до 100–120 °C при соблюдении режимов фильтрации, смазки и планового технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 2–4 года или 8 000–12 000 моточасов
Факторы снижения ресурса: сухой ход, абразивные примеси в рабочей среде, превышение рабочего давления или температуры, использование некондиционной смазки, нарушение соосности при сборке
Признаки критического износа: увеличение радиального зазора, повышенная вибрация в зоне сальника, подтекание рабочей среды, локальный перегрев корпуса, характерный металлический стук при работе насоса
Рекомендация: при замене малой направляющей целесообразно проводить комплексную диагностику плунжера, большой направляющей, сальникового узла и уплотнительных колец

Малая направляющая насоса АВЗ-20Д доступна для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Чтобы уточнить наличие, подобрать деталь по серийному номеру или модификации насоса и получить коммерческое предложение, обратитесь к специалистам компании.
