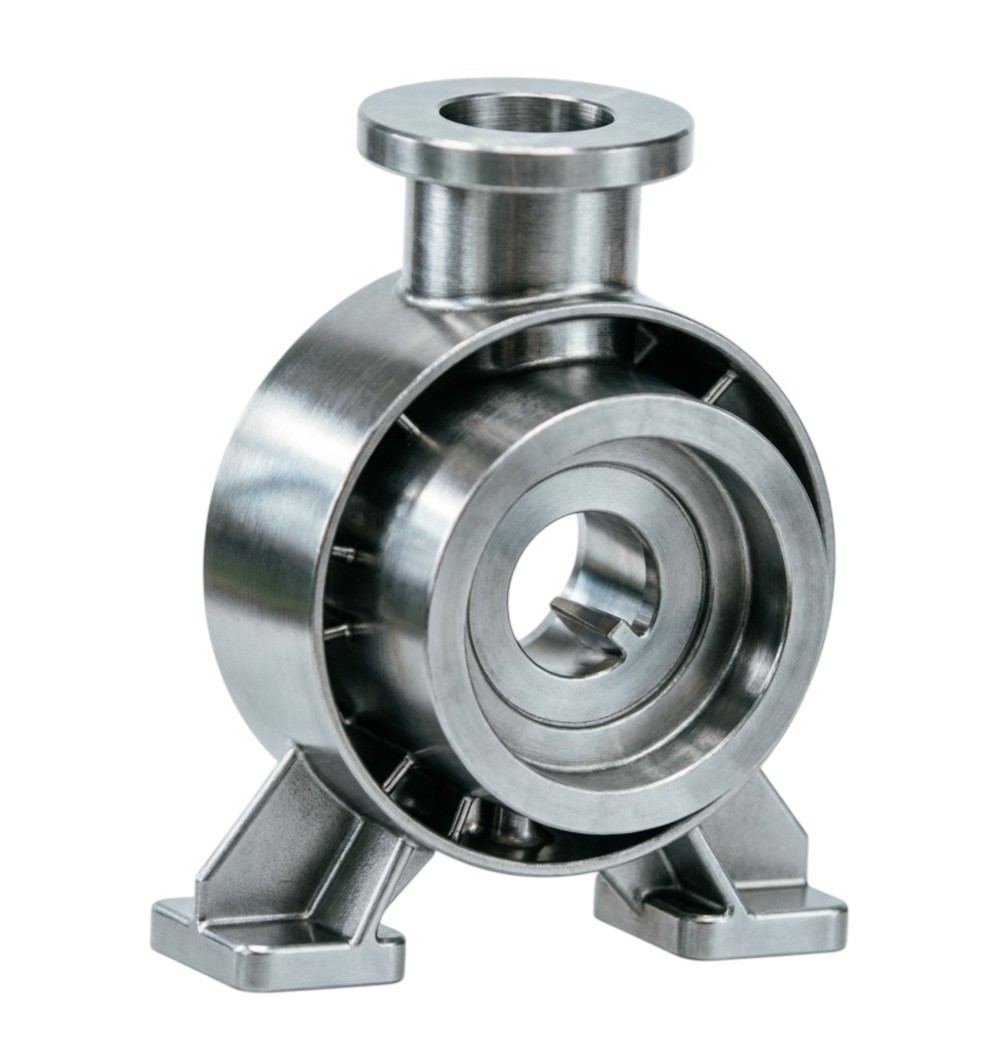

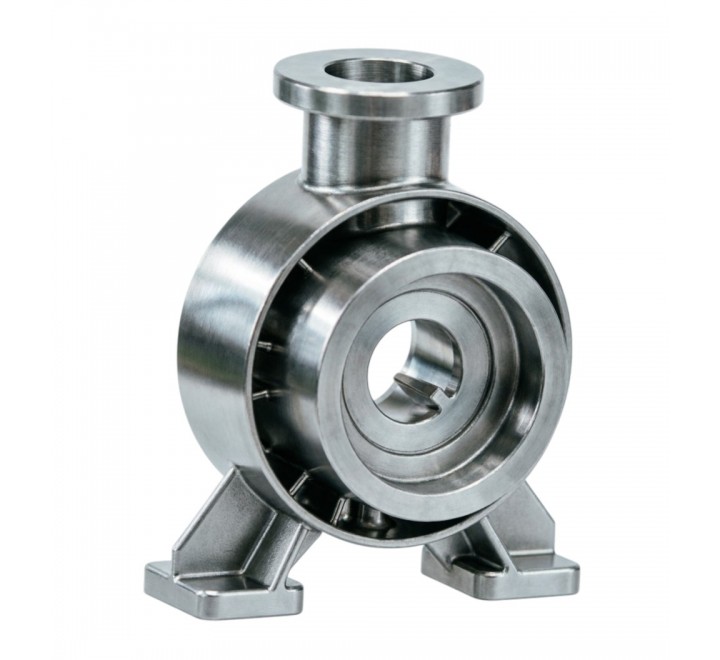

Крышка входная насоса ПЭ 65-53

Добавить отзыв

Пусто

* Обязательные поля

Пусто

Описание

Подробности

Назначение
Основная несущая и гидравлическая деталь всасывающей (входной) части многоступенчатого секционного питательного насоса ПЭ 65-53. Формирует камеру всасывания, принимает рабочую среду из подводящего трубопровода, выравнивает поток и направляет его на рабочее колесо I ступени. Воспринимает осевые и радиальные реакции ротора через подшипниковую опору, обеспечивает герметизацию сальникового/торцевого уплотнения, служит базой для стыковки с первой промежуточной секцией и передачи всех нагрузок на фундаментную раму.

Принцип работы
Жидкость поступает через фланец всасывающего патрубка в расширенную полость крышки, где происходит гашение турбулентности, выравнивание скоростного профиля и плавный подвод потока к входному отверстию первого рабочего колеса. Торцевая поверхность крышки, уплотнённая кольцами и прокладками, герметизирует стык с первой секцией, исключая перетечки и подсос воздуха. Подшипниковая опора, интегрированная в крышку, фиксирует осевое положение ротора и передаёт нагрузки на раму. Прецизионная геометрия камеры и уплотнительных поверхностей обеспечивает стабильную работу при высоких давлениях, температурах и вибрационных нагрузках.
ПараметрЗначение
Номер чертежа
Н17.014.112.00-02 / Н17.014.112.00-03
Тип поставки
Сборочная единица (Узел)
Материал основного корпуса
Серый чугун СЧ20 / Сталь 25Л (в зависимости от исполнения)
Масса
170,400 кг / 161,500 кг
Рабочая температура
до +120…+160 °C
Давление на входе
до 0,6–1,0 МПа (типично для питательных систем)
Твёрдость основных поверхностей
HB 140–190
Шероховатость уплотнительных торцов
Ra ≤ 1,6 мкм
Плоскостность стыковочных поверхностей
≤ 0,03–0,05 мм
Посадочный допуск под подшипник/втулку
H7/js6 или H7/k6
Совместимые среды
Деаэрированная питательная вода, конденсат, нейтральные технические жидкости
Габаритные размеры (структурно)
  • Наружный диаметр корпуса: ~450–550 мм
  • Осевая длина крышки: ~150–200 мм
  • Условный проход всасывающего фланца: ~100–150 мм
  • Примечание: Точные линейные размеры, расположение крепёжных отверстий, геометрия камеры всасывания и профиль уплотнительных канавок фиксируются в заводских чертежах. Разница в массе (~8,9 кг) между ревизиями -02 и -03 обусловлена изменением толщины стенок, конструкцией подшипникового узла, типом уплотнения сальника или стандартом фланцевых соединений.
Конструктивные особенности
  • Поставка как узел: включает литой корпус, всасывающий патрубок, фланец, подшипниковый корпус или опору, элементы сальниковой камеры, уплотнительные кольца, втулки и крепёж, предустановленные или подготовленные к монтажу;
  • Индексы -02 / -03: указывают на конструктивные ревизии, обычно связанные с переходом на торцевые механические уплотнения вместо сальниковых, усилением зоны стыка с первой секцией, изменением геометрии камеры всасывания для улучшения кавитационных характеристик или адаптацией под современные стандарты фланцев (ГОСТ 12815/12820);
  • Высокая жёсткость и точность: рассчитана на восприятие реакций от ротора, давления секций и температурных расширений; торцы и расточки обрабатываются в одной установке для обеспечения соосности;
  • Интегрированные дренажные и контрольные отверстия: предусматриваются для отвода утечек из уплотнительной камеры, подключения манометров, термометров и датчиков вибрации;
  • Компенсационные свойства: конструкция учитывает циклические тепловые и гидравлические нагрузки, сохраняя герметичность стыков на всём протяжении ресурса.
Конструктивное использование и монтаж
Крышка устанавливается на фундаментную раму насоса первой в сборочной последовательности. К её торцу последовательно стыкуются промежуточные секции, напорная крышка и разгрузочное устройство, стягиваемые шпильками с контролируемым моментом. Внутри размещаются рабочее колесо I ступени, уплотнительные элементы, подшипниковый узел и элементы сальника.
Требования к монтажу:
  • установка на выверенную раму с контролем горизонтальности (допуск ≤ 0,1 мм/м);
  • очистка всех стыковочных торцов, канавок под уплотнения, резьбовых отверстий и расточек от окалины, старой смазки, коррозии и остатков уплотнений;
  • контроль плоскостности и биения уплотнительного торца (≤ 0,05 мм);
  • проверка соосности расточек под вал относительно оси насоса;
  • установка уплотнительных элементов без перекосов, защемлений и натяжений;
  • равномерная затяжка стяжных шпилек по крестообразной схеме динамометрическим ключом (момент указывается в паспорте);
  • контроль осевых и радиальных зазоров ротора согласно сборочному чертежу;
  • проверка свободного вращения вала вручную до подключения привода;
  • проведение гидравлических испытаний узла давлением 1,25–1,5×рабочего.
Область применения
Предназначена для эксплуатации в составе многоступенчатых питательных насосов серии ПЭ 65-53 на объектах энергетики и промышленности:
  • тепловые и атомные электростанции (питательные насосы паровых котлов);
  • промышленные котельные и системы высокого давления;
  • нефтеперерабатывающие и нефтехимические предприятия;
  • системы подпиточного и оборотного водоснабжения с повышенными требованиями к надёжности.
    Рекомендуется для работы с деаэрированной питательной водой при температуре до +160 °C и соблюдении режима фильтрации, контроля химического состава и поддержания стабильного подпора на всасывании.
Срок эксплуатации и диагностика
  • Нормативный ресурс: 30 000–50 000 моточасов (при соблюдении условий эксплуатации);
  • Факторы снижения ресурса: кавитация на входе, гидравлические удары, циклические термические нагрузки, химическая коррозия, абразивный износ, перетяжка или недотяжка стяжных шпилек, вибрационные нагрузки;
  • Признаки критического износа: трещины в корпусе или фланцах, эрозия камеры всасывания, деформация стыковочного торца, утечки через уплотнения, снижение напора, рост вибрации опоры, осевое смещение ротора;
  • Рекомендация: при капитальном ремонте обязательна дефектация узла: визуальный контроль, ультразвуковая проверка толщины стенок, измерение плоскостности торцов и соосности расточек, при необходимости – наплавка изношенных поверхностей с последующей механической обработкой до чертежных размеров.
Примечание: Чертежи Н17.014.112.00-02 и Н17.014.112.00-03 не являются автоматически взаимозаменяемыми без проверки геометрии стыков, посадочных размеров подшипника, типа уплотнения и схемы обвязки. Обозначение «Узел» в графе материала означает, что деталь поставляется в собранном виде с предустановленными комплектующими, что упрощает монтаж, но требует контроля спецификации поставки. Точные допуски на литьё и механическую обработку, параметры гидроиспытаний, схемы затяжки шпилек и требования к уплотнениям регламентируются заводской конструкторской документацией. При заказе запасной крышки необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, тип уплотнительного узла и комплектацию подшипниковой опоры. Рекомендуется приобретать узлы только у сертифицированных предприятий-изготовителей, имеющих опыт производства оборудования для энергетического назначения.

Характеристики

Характеристики

Материал исполнения Узел
Вес,(кг) 170,400/161,500
