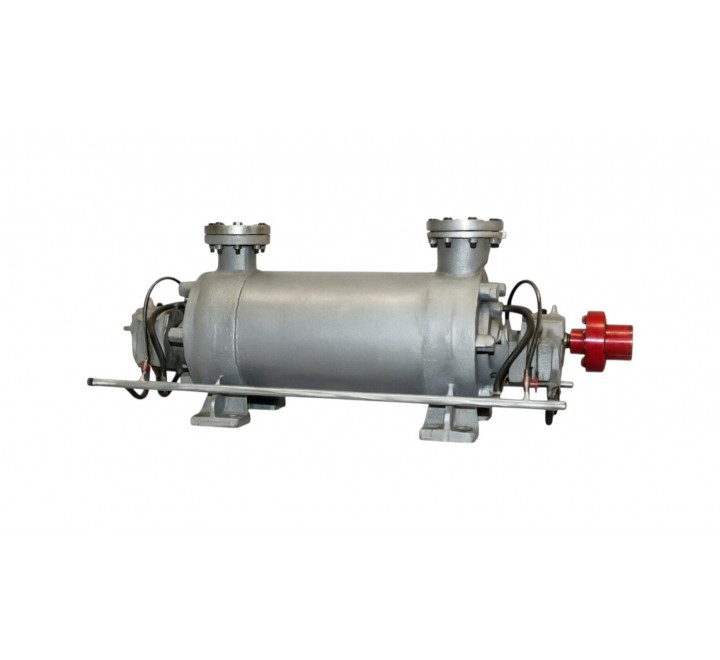

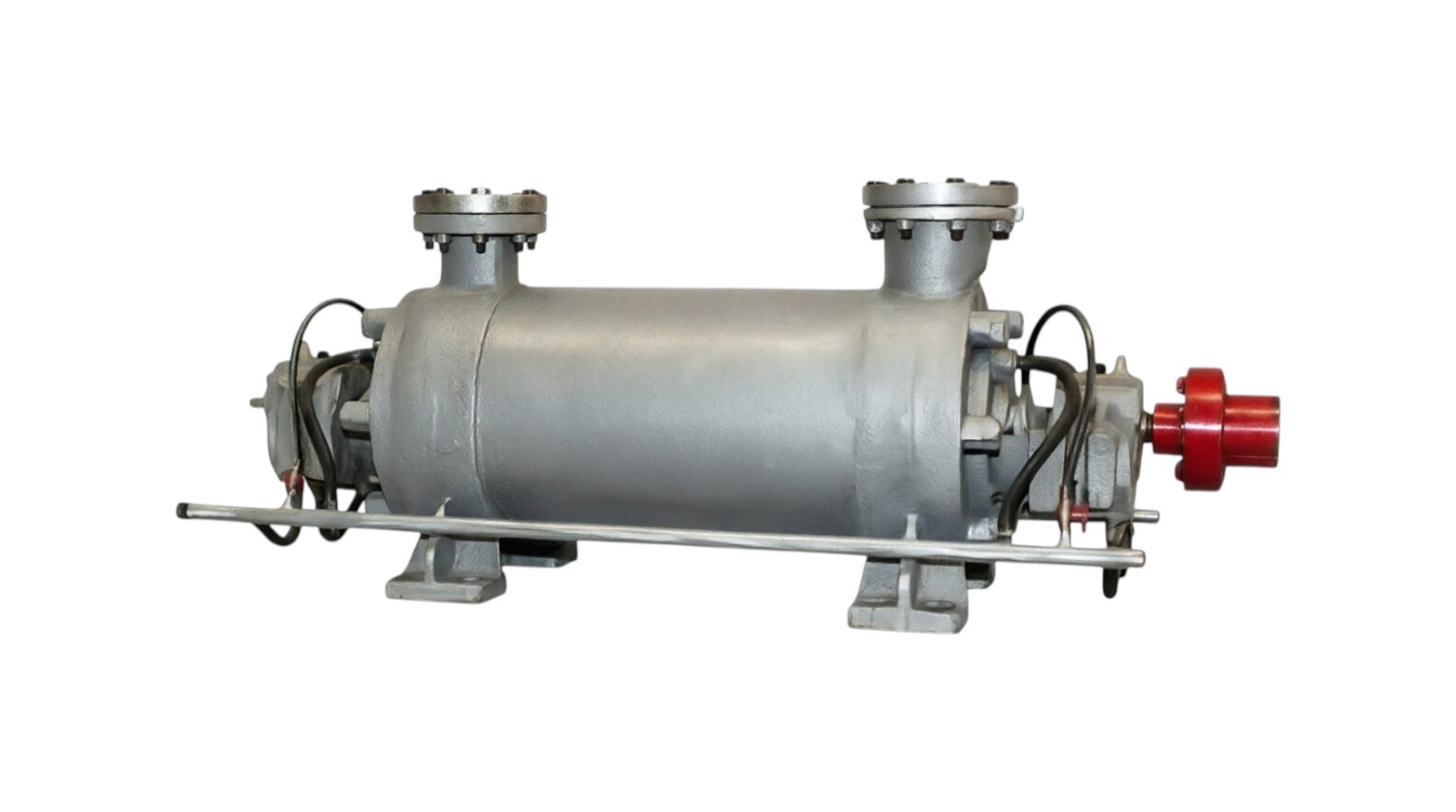

Корпус секции насоса ПЭ 65-53

Назначение

Основной конструктивный элемент многоступенчатой секционной конструкции питательного насоса ПЭ 65-53. Формирует отдельную ступень повышения давления, размещает рабочее колесо и направляющий аппарат (лопаточный отвод), обеспечивает герметичность межсекционных стыков, воспринимает внутреннее давление перекачиваемой среды и внешние монтажные нагрузки, поддерживает соосность роторной группы.

Принцип работы

Корпус секции принимает высокоскоростной поток жидкости от рабочего колеса и направляет его в лопаточный отвод, где кинетическая энергия преобразуется в статическое давление. Уплотнённые фланцевые стыки предотвращают перетечки между ступенями, а прецизионные расточки обеспечивают точное позиционирование вала и уплотнительных элементов. Конструкция рассчитана на последовательное нарастание давления по мере прохождения жидкости через ступени, сохраняя гидравлическую стабильность и механическую прочность при высоких нагрузках.

Габаритные размеры

• Наружный диаметр: ~280–350 мм (зависит от исполнения)

• Осевая длина секции: ~120–180 мм

• Диаметр фланцевых стыков: стандартизирован под систему стяжных шпилек ПЭ 65-53

Примечание: Точные размеры, профили фланцев, расположение дренажных/контрольных отверстий и геометрия лопаточного отвода фиксируются в заводских чертежах. Разница в массе (20,5 кг vs 44,0 кг) обусловлена типом секции: чертёж 806.001.100.05 обычно соответствует промежуточной ступени, а 806.001.100.06 — концевой (всасывающей или напорной) секции с усиленными стенками, интегрированными патрубками и фланцевыми узлами.

Конструктивные особенности

• Секционное исполнение: каждая секция формирует одну ступень, что позволяет варьировать общий напор насоса изменением количества секций без замены базовой конструкции;

• Материал СЧ20: обеспечивает хорошую литейность, демпфирование вибраций, коррозионную стойкость в горячей деаэрированной воде и стабильность размеров при циклических тепловых нагрузках;

• Лопаточный отвод: направляющий аппарат может быть отлит заодно с корпусом или выполнен в виде сменного элемента, вставляемого в расточку;

• Система стяжки: предусмотрены сквозные отверстия для шпилек, стягивающих все секции в единый монолит с контролируемым усилием;

• Уплотнительные канавки: профилированы под металлические кольца и эластичные прокладки, обеспечивают герметичность при высоких давлениях и температурных расширениях;

• Дренаж и контроль: предусмотрены штуцеры для отвода утечек из сальников и камеры разгрузки, а также отверстия для подключения датчиков давления/температуры.

Конструктивное использование и монтаж

Секции последовательно собираются на стяжных шпильках вместе с рабочими колёсами, уплотнительными кольцами, направляющими аппаратами и роторной группой. Корпус устанавливается на фундаментную раму насоса.

Требования к монтажу:

• очистка всех стыковочных торцов, канавок и резьбовых отверстий от окалины, старой смазки, коррозии и остатков уплотнений;

• контроль плоскостности и параллельности стыковочных поверхностей (биение ≤ 0,05 мм);

• установка уплотнительных элементов без перекосов, защемлений и механических напряжений;

• равномерная затяжка стяжных шпилек по крестообразной схеме с использованием динамометрического ключа (момент указывается в паспорте насоса);

• проверка соосности расточек под вал и свободного вращения ротора вручную после сборки;

• проведение гидравлических испытаний корпуса давлением 1,25–1,5 × рабочего перед вводом в эксплуатацию.

Область применения

Предназначен для эксплуатации в составе многоступенчатых питательных насосов серии ПЭ 65-53 на объектах энергетики и промышленности:

• тепловые и атомные электростанции (питательные насосы паровых котлов);

• промышленные котельные и системы высокого давления;

• нефтеперерабатывающие и химические предприятия;

• системы подпиточного и оборотного водоснабжения с повышенными требованиями к надёжности.

Рекомендуется для работы с деаэрированной питательной водой при температуре до +160 °C и соблюдении режима фильтрации, контроля химического состава и поддержания стабильного подпора на всасывании.

Срок эксплуатации и диагностика

• Нормативный ресурс: 30 000–50 000 моточасов;

• Факторы снижения ресурса: кавитация, гидравлические удары, циклические термические нагрузки, химическая коррозия, абразивный износ, перетяжка или недотяжка стяжных шпилек, вибрационные нагрузки;

• Признаки критического износа: трещины в стенках или фланцах, эрозия внутренних поверхностей, деформация стыков секций, утечки через уплотнения, снижение напорно-расходных характеристик, рост вибрации корпуса;

• Рекомендация: при капитальном ремонте обязательна дефектация корпуса: визуальный контроль, ультразвуковая проверка толщины стенок, измерение плоскостности стыков и соосности расточек, при необходимости — наплавка и последующая механическая обработка посадочных мест.

Примечание: Чертежи 806.001.100.05 и 806.001.100.06 не являются взаимозаменяемыми без проверки геометрии, посадочных размеров и гидравлического профиля. Индексы обычно соответствуют разным позициям в секционном ряду (промежуточные vs. концевые секции). Точные допуски на литьё, требования к механической обработке, схемы затяжки шпилек и параметры гидроиспытаний регламентируются заводской конструкторской документацией. При заказе запасных секций необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, позицию секции в насосе (всасывающая/промежуточная/напорная) и тип уплотнительного комплекта. Рекомендуется приобретать корпуса только у сертифицированных предприятий-изготовителей, имеющих опыт производства оборудования для энергетического назначения.
