Назначение

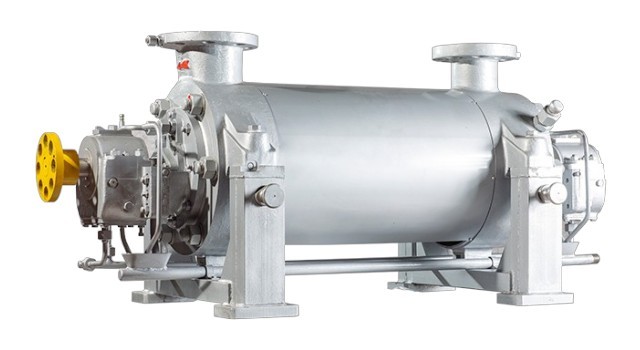

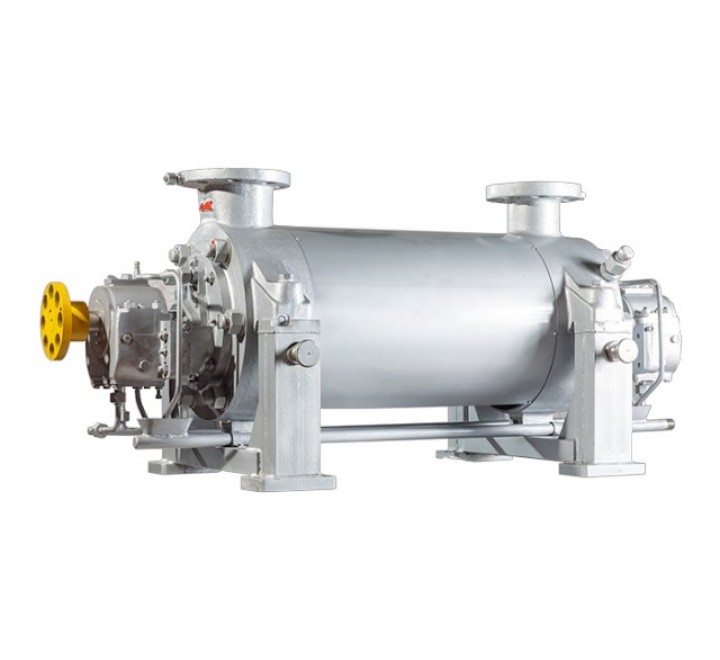

Основной несущий и герметизирующий элемент многоступенчатого секционного питательного насоса ПЭ 65-53. Объединяет все рабочие ступени, направляющие аппараты, уплотнительные и подшипниковые узлы в единую конструкцию. Воспринимает внутренние давления до 6,5 МПа, внешние монтажные нагрузки и вибрации, обеспечивает герметичность проточной части и точное позиционирование роторной группы.

Принцип работы
Корпус представляет собой секционную конструкцию из серого чугуна, в которой последовательно размещаются рабочие колёса и направляющие аппараты. Каждая секция формирует отдельную ступень повышения давления. Фланцевые стыки секций уплотняются кольцами и прокладками, стягиваются шпильками с контролируемым моментом. Всасывающий и напорный патрубки интегрированы в концевые секции. Конструкция обеспечивает последовательное преобразование энергии потока, минимизацию внутренних перетечек и стабильную работу при высоких давлениях и температурах.

Параметр	Значение
Наименование	Корпус насоса ПЭ 65-53
Материал	Серый чугун СЧ20 (ГОСТ 1412)
Масса	90,000 кг
Наружный диаметр	~485 мм
Высота (габаритная)	~210 мм
Рабочая температура	до +120…+160 °C
Рабочее давление	до 6,5 МПа (расчётное)
Твёрдость материала	HB 140–190
Класс точности литья	2-й класс (типично)
Шероховатость внутренних поверхностей	Ra ≤ 3,2 мкм
Совместимые среды	Деаэрированная питательная вода, конденсат, нейтральные технические жидкости

Габаритные размеры

Наружный диаметр корпуса: ~485 мм
Габаритная высота: ~210 мм
Длина корпуса: зависит от количества ступеней (для ПЭ 65-53 типично 8–10 ступеней, общая длина ~1200–1600 мм)
Диаметр фланцев всаса/напора: условный проход ~80–100 мм
Расстояние между осями крепёжных отверстий: стандартизировано по чертежу насоса

Примечание: Указанные габариты (Д485×Н210 мм) соответствуют поперечному сечению корпуса. Полная длина определяется количеством секций и указывается в сборочном чертеже агрегата.

Конструктивные особенности

Секционная конструкция: корпус собирается из отдельных чугунных секций, каждая из которых содержит направляющий аппарат и формирует одну ступень повышения давления;
Материал СЧ20: литейный серый чугун обеспечивает достаточную прочность, прирабатываемость, коррозионную стойкость в горячей деаэрированной воде и стабильность размеров при циклических тепловых нагрузках;
Фланцевые соединения: стыки секций уплотняются металлическими кольцами и резиновыми прокладками, стягиваются шпильками с контролем момента затяжки;
Усиленные стенки: толщина стенок рассчитана на рабочее давление до 6,5 МПа с коэффициентом запаса прочности ≥ 3;
Интегрированные патрубки: всасывающий и напорный патрубки выполнены заодно с концевыми секциями, имеют фланцы для подключения к трубопроводам;
Опорные поверхности: предусмотрены приливы для установки подшипниковых корпусов, разгрузочного устройства и крепёжных элементов к фундаментной раме;
Дренажные и контрольные отверстия: предусмотрены для отвода утечек, подключения датчиков давления и температуры, продувки системы.

Конструктивное использование и монтаж
Корпус устанавливается на фундаментную раму насоса и фиксируется анкерными болтами. Внутрь последовательно монтируются рабочие колёса, направляющие аппараты, уплотнительные кольца, вал с роторной группой, подшипниковые опоры и разгрузочное устройство. Секции стягиваются шпильками с контролируемым моментом.
Требования к монтажу:

установка корпуса на выверенную фундаментную раму с контролем горизонтальности (допуск ≤ 0,1 мм/м);
очистка всех фланцевых поверхностей, канавок под уплотнения и резьбовых отверстий от окалины, консервационных смазок и загрязнений;
контроль плоскостности стыков секций (биение ≤ 0,05 мм) и соосности расточек под вал;
установка уплотнительных колец и прокладок без перекосов и защемлений;
равномерная затяжка стяжных шпилек по крестообразной схеме с контролем момента динамометрическим ключом;
проверка свободного вращения ротора вручную после полной сборки до подключения привода;
гидравлические испытания корпуса давлением 1,25–1,5×рабочего перед вводом в эксплуатацию.

Область применения
Предназначен для эксплуатации в составе многоступенчатых питательных насосов серии ПЭ 65-53 на объектах энергетики и промышленности:

тепловые и атомные электростанции (питательные насосы паровых котлов);
промышленные котельные и системы высокого давления;
нефтеперерабатывающие и химические предприятия (перекачка деаэрированных сред);
системы подпиточного и оборотного водоснабжения с повышенными требованиями к надёжности.
Рекомендуется для работы с деаэрированной питательной водой при температуре до +160 °C и соблюдении режима фильтрации, контроля химического состава и поддержания стабильного давления на всасывании.

Срок эксплуатации и диагностика

Нормативный ресурс: 30 000–50 000 моточасов (при соблюдении условий эксплуатации);
Факторы снижения ресурса: кавитация, гидравлические удары, циклические термические нагрузки, химическая коррозия, абразивный износ, перетяжка крепёжных элементов, вибрационные нагрузки;
Признаки критического износа: трещины в стенках или фланцах, эрозия внутренних поверхностей, деформация стыков секций, утечки через уплотнения, снижение напорно-расходных характеристик, рост вибрации корпуса;
Рекомендация: при капитальном ремонте обязательна дефектация корпуса: визуальный осмотр, контроль толщины стенок ультразвуковым методом, проверка геометрии расточек и плоскостности стыков, при необходимости — наплавка и механическая обработка изношенных поверхностей.

Примечание: Корпус насоса ПЭ 65-53 является базовой несущей деталью, определяющей габариты, прочность и герметичность всего агрегата. Конкретные чертежи, допуски на изготовление, требования к литью и механической обработке, схемы обвязки и процедуры испытаний регламентируются заводской конструкторской документацией. При заказе запасного корпуса или секций необходимо указывать: полное наименование детали, номер чертежа, год выпуска насоса, серийный номер агрегата, количество ступеней и тип исполнения фланцев. Рекомендуется приобретать корпуса только у сертифицированных предприятий-изготовителей, имеющих лицензию на производство оборудования для энергетики.
