Назначение
Малоразмерное эластичное уплотнительное кольцо многоступенчатого секционного питательного насоса ПЭ 65-53. Предназначено для герметизации резьбовых соединений, фиксации мелких деталей, уплотнения каналов подвода затворной жидкости, дренажных линий и вспомогательных систем. Обеспечивает надёжное уплотнение в условиях вибрации, циклических нагрузок и температурных расширений, предотвращая утечки рабочей среды и подсос воздуха.

Принцип работы
При монтаже кольцо устанавливается в подготовленную канавку, резьбовое соединение или зазор между сопрягаемыми деталями. Под действием монтажного усилия резина упруго деформируется, заполняя микронеровности поверхностей и формируя сплошной герметизирующий контур. Эластичный материал компенсирует температурные расширения металлических деталей, гасит вибрации и сохраняет герметичность при циклических перепадах давления и температуры в системе насоса.

Параметр	Значение

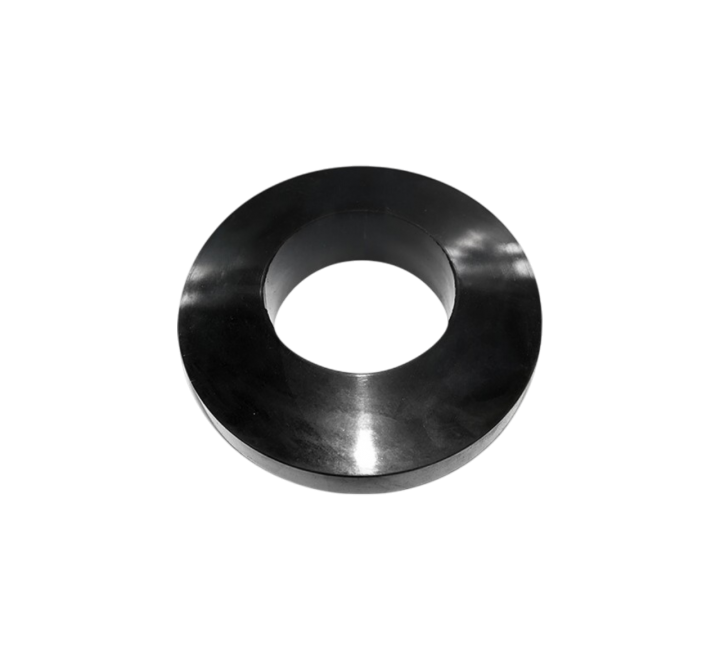

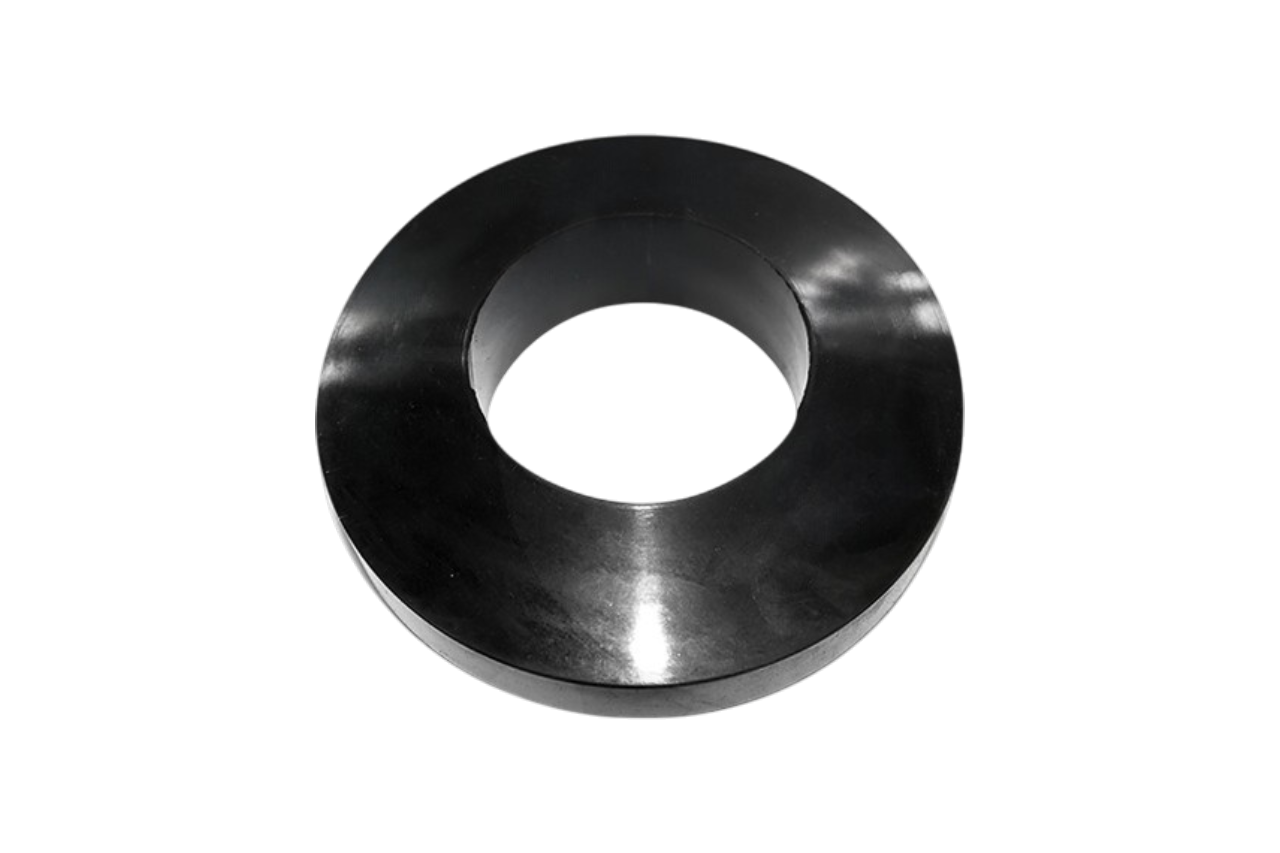

Наименование	Кольцо упругое насоса ПЭ 65-53
Материал	Резиновая группа МБС (маслобензостойкая), марка М.7
Масса	0,008 кг (8 г)
Наружный диаметр	Ø34 мм
Внутренний диаметр	Ø18 мм
Высота (толщина сечения)	9 мм
Рабочая температура	от –40 °C до +100 °C
Допустимое давление в зоне установки	до 1,0 МПа
Твердость по Шору А	65–75 ед.
Относительное удлинение при разрыве	≥ 250%
Совместимые среды	Деаэрированная питательная вода, минеральные масла, консистентные смазки, нейтральные технические жидкости

Габаритные размеры

Наружный диаметр: 34 мм
Внутренний диаметр: 18 мм
Высота (осевая толщина): 9 мм
Профиль сечения: круглое (O-образное) или прямоугольное (в зависимости от исполнения канавки)
Радиус скругления кромок: ≤ 0,5 мм (для предотвращения защемления при монтаже)

Конструктивные особенности

Материал МБС (М.7): маслобензостойкая резина на основе бутадиен-нитрильного каучука (НБР), оптимизированная для работы в контакте с минеральными маслами, консистентными смазками и горячей деаэрированной водой; устойчива к набуханию, старению и гидролизу;
Компенсационные свойства: высокая эластичность позволяет герметизировать соединения при температурных расширениях чугунных и стальных деталей насоса;
Вибростойкость: материал эффективно гасит высокочастотные вибрации, предотвращая самоотвинчивание крепёжных элементов и разрушение уплотнительного контура;
Малоразмерное исполнение: компактные габариты (34×18×9 мм) позволяют использовать кольцо в ограниченных пространствах вспомогательных систем насоса;
Ресурсное исполнение: относится к расходным уплотнительным элементам, подлежащим обязательной замене при каждом ремонте узлов с разборкой.

Конструктивное использование и монтаж
Деталь устанавливается в очищенную канавку, резьбовое соединение или зазор перед сборкой вспомогательных узлов насоса (дренажные пробки, штуцеры подвода затворной жидкости, крепёжные элементы подшипниковых крышек, датчиков контроля). Работает в едином узле с металлическими деталями, не допуская прямого контакта уплотняемых сред с атмосферой.
Требования к монтажу:

обязательная очистка канавки и сопрягаемых поверхностей от окалины, старой резины, консервационных смазок и абразива;
проверка геометрии посадочного места (отсутствие забоин, заусенцев, коррозии);
установка кольца без перекручивания, защемлений и чрезмерного растяжения;
нанесение тонкого слоя совместимой смазки (силиконовая, графитовая паста или вазелин) для облегчения посадки и предотвращения задиров;
равномерная затяжка крепёжных элементов с контролем момента;
контроль герметичности после первого пуска и в процессе приработки.

Область применения
Предназначено для эксплуатации в составе многоступенчатых питательных насосов серии ПЭ 65-53 на объектах энергетики и промышленности:

тепловые и атомные электростанции (уплотнение дренажных линий, датчиков, вспомогательных систем);
промышленные котельные и системы высокого давления;
нефтеперерабатывающие и химические предприятия;
системы подпиточного и оборотного водоснабжения.
Рекомендуется для работы с деаэрированной питательной водой, минеральными маслами и консистентными смазками при температуре до +100 °C.

Срок эксплуатации и диагностика

Нормативный ресурс: 10 000–20 000 моточасов или до следующего текущего ремонта уплотнительных узлов;
Факторы снижения ресурса: старение резины, циклические перепады давления/температуры, химическая агрессия среды, перетяжка крепежа, абразивный износ, сухой ход, УФ-излучение при хранении;
Признаки критического износа: потеря эластичности, трещины или разрывы, выдавливание материала в зазор, остаточная деформация после разборки, утечки через уплотняемый узел;
Рекомендация: замена производится при каждом вскрытии узлов с уплотнениями. Перед установкой нового кольца обязательна проверка состояния канавки, контроль геометрии посадочного места и очистка системы от продуктов износа.

Примечание: Резиновая смесь МБС (М.7) соответствует требованиям ГОСТ 9830, ГОСТ 7338 и ТУ для уплотнений в насосном оборудовании энергетического назначения. Кольцо с габаритами 34×18×9 мм является унифицированным элементом и может применяться в различных вспомогательных узлах насоса ПЭ 65-53. Точный профиль сечения, допуски на изготовление, требования к вулканизации и схемы установки рекомендуется уточнять по заводскому паспорту насоса или у предприятия-изготовителя уплотнительных материалов. При заказе запасных частей необходимо указывать: наименование детали, материал (МБС М.7), габариты (34×18×9 мм), год выпуска насоса, серийный номер агрегата и конкретный узел установки.
