Описание

Подробности

Назначение

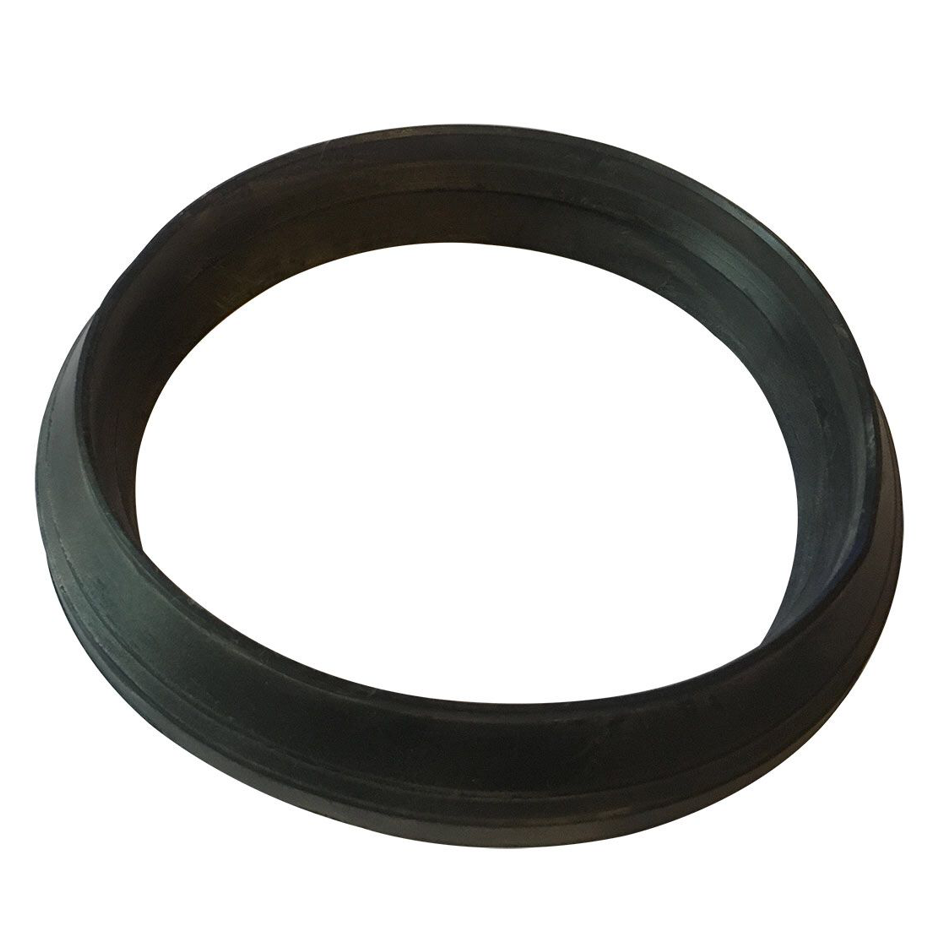

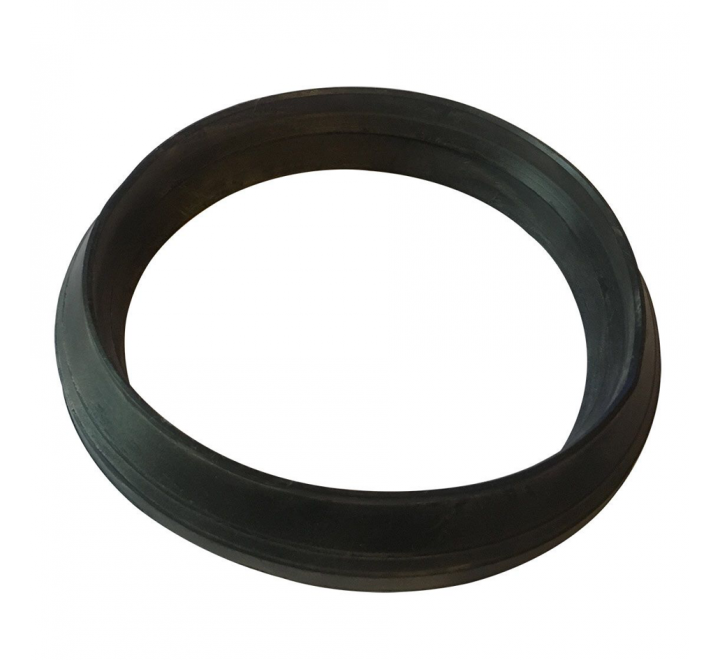

Стационарное уплотнительно-защитное кольцо первой ступени многоступенчатого секционного питательного насоса ПЭ 65-53. Предназначено для минимизации внутренних перетечек жидкости из зоны нагнетания ступени обратно во всасывающий глазок рабочего колеса, защиты расточки корпуса от абразивного и кавитационного износа, а также поддержания расчётных гидравлических параметров на входе в насос.

Принцип работы
Кольцо устанавливается в расточку корпуса всасывающей камеры и формирует узкий радиальный зазор с вращающейся частью (рабочим колесом или ответной втулкой). Гидравлическое сопротивление в этом зазоре ограничивает обратный поток, повышая объёмный КПД ступени. Специальная геометрия входной кромки и профиль канала рассчитаны на работу в условиях пониженного давления на всасывании, что снижает риск кавитации и стабилизирует подачу при переменных режимах.

Параметр	Значение
Номер чертежа	806.001.100.11 / 806.001.100.11-01
Материал	Серый чугун СЧ20
Масса	0,700 кг / 0,400 кг
Наружный диаметр	Ø170 мм
Высота (толщина)	17 мм
Рабочая температура	до +120…+160 °C
Давление в зоне установки	до 1,0 МПа (входная ступень)
Твёрдость	HB 140–190
Шероховатость рабочих поверхностей	Ra ≤ 1,6 мкм
Радиальный зазор с вращающейся деталью	0,30–0,45 мм (холодный, уточняется по паспорту)
Посадочный допуск в корпус	H7/js6 или H7/r6 (зависит от исполнения)
Совместимые среды	Деаэрированная питательная вода, конденсат, нейтральные жидкости

Габаритные размеры

Наружный диаметр: 170 мм
Высота: 17 мм
Внутренний диаметр: варьируется в зависимости от чертежа (обычно Ø110–135 мм для I ступени ПЭ 65-53)
Профиль сечения: может включать уплотнительные буртики, канавки под фиксацию или скосы для улучшения гидравлики входа

Примечание к массе: Разница в весе (0,700 кг vs 0,400 кг) при идентичных наружных габаритах обусловлена изменением внутреннего диаметра, толщины стенки, наличием/отсутствием технологических припусков или оптимизацией профиля в модификации -01. Точный внутренний диаметр и форма сечения фиксируются в заводском чертеже.

Конструктивные особенности

Материал СЧ20: обеспечивает достаточную прочность, прирабатываемость, стабильность размеров при циклических тепловых нагрузках и устойчивость к коррозии в горячей деаэрированной воде;
Модификация -01: обычно указывает на облегчённое исполнение, уточнённые допуски посадочных поверхностей, изменённый профиль входной кромки или адаптацию под обновлённые рабочие колёса I ступени;
Фиксация: удерживается в корпусе за счёт посадочного натяга, стопорных винтов или штифтов, предотвращающих проворачивание при пуске;
Парная работа: эксплуатация допустима только в паре с соответствующей вращающейся деталью (колесом или втулкой) с контролем расчётного зазора;
Гидравлическая оптимизация: входная кромка часто выполняется скруглённой или суженной для снижения местных сопротивлений и улучшения кавитационных характеристик.

Конструктивное использование и монтаж
Деталь запрессовывается или устанавливается в расточку всасывающего корпуса перед сборкой секций. Работает в едином узле с рабочим колесом I ступени, направляющим аппаратом, уплотнениями и стяжными шпильками корпуса.
Требования к монтажу:

обязательная очистка расточки корпуса от окалины, коррозии, старой смазки и остатков предыдущих колец;
контроль геометрии посадочного места (овальность, конусность ≤ 0,02 мм, биение ≤ 0,03 мм);
установка кольца без перекосов, забоин и внутренних напряжений;
контроль радиального зазора между кольцом и вращающейся деталью с помощью индикатора или калибровочных щупов согласно паспорту насоса;
равномерная затяжка стяжных шпилек корпуса по крестообразной схеме с контролем момента;
проверка свободного вращения ротора вручную после полной сборки до подключения привода.

Область применения
Предназначено для эксплуатации в составе многоступенчатых питательных насосов серии ПЭ 65-53 на объектах энергетики и промышленности:

тепловые и атомные электростанции (питательные насосы паровых котлов);
промышленные котельные и системы высокого давления;
нефтеперерабатывающие и химические предприятия;
системы подпиточного и оборотного водоснабжения.
Рекомендуется для работы с деаэрированной питательной водой при температуре до +160 °C и соблюдении режима фильтрации, контроля химического состава, поддержания стабильного подпора на всасывании и предотвращения сухого хода.

Срок эксплуатации и диагностика

Нормативный ресурс: 15 000–25 000 моточасов;
Факторы снижения ресурса: абразивные примеси, кавитация, работа вне рабочей зоны, перегрев, химическая коррозия, нарушение расчётных зазоров, частые пуски/остановы;
Признаки критического износа: снижение напора и КПД насоса, рост внутренних перетечек, повышение вибрации, появление задиров или эрозии на контактных поверхностях, увеличение радиального зазора сверх допуска, локальный перегрев всасывающей камеры;
Рекомендация: при замене кольца обязательна совместная диагностика состояния рабочего колеса I ступени, контроль геометрии расточки корпуса, промывка проточной части и проверка всех осевых/радиальных зазоров. Замена рекомендуется парой «стационарное кольцо + вращающаяся деталь» для сохранения гидравлического баланса.

Примечание: Чертежи 806.001.100.11 и 806.001.100.11-01 не являются автоматически взаимозаменяемыми без проверки внутренних диаметров, профиля сечения и расчётных зазоров. Индекс -01 обозначает конструкторскую ревизию, которая может требовать корректировки зазоров или установки в определённые позиции корпуса. Точные допуски формы, требования к посадке, параметры контрольных зазоров и схемы установки рекомендуется уточнять по заводскому паспорту насоса или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, позицию установки и тип сопрягаемой вращающейся детали.

Характеристики

Материал исполнения	Серый чугун СЧ20/Серый чугун СЧ20
Вес,(кг)	0,700/0,400
Габаритные размеры,(мм)	Д170 Н=17
