Назначение

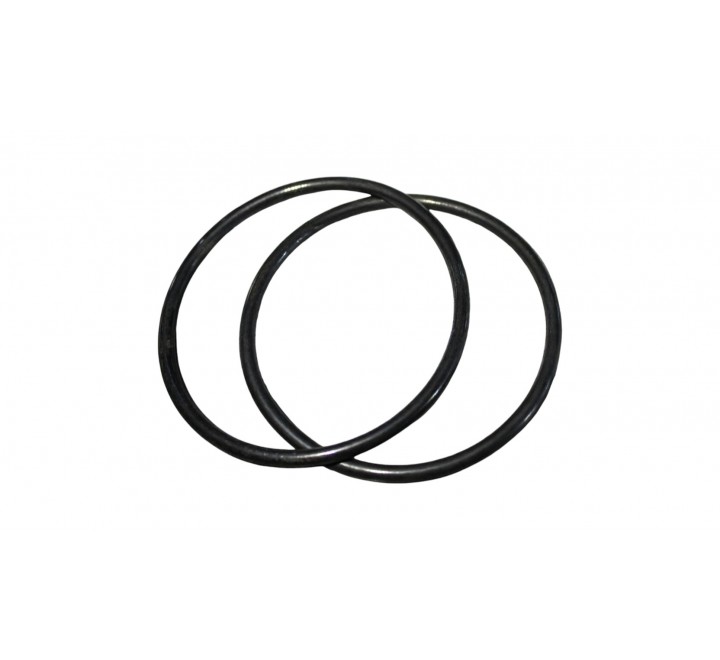

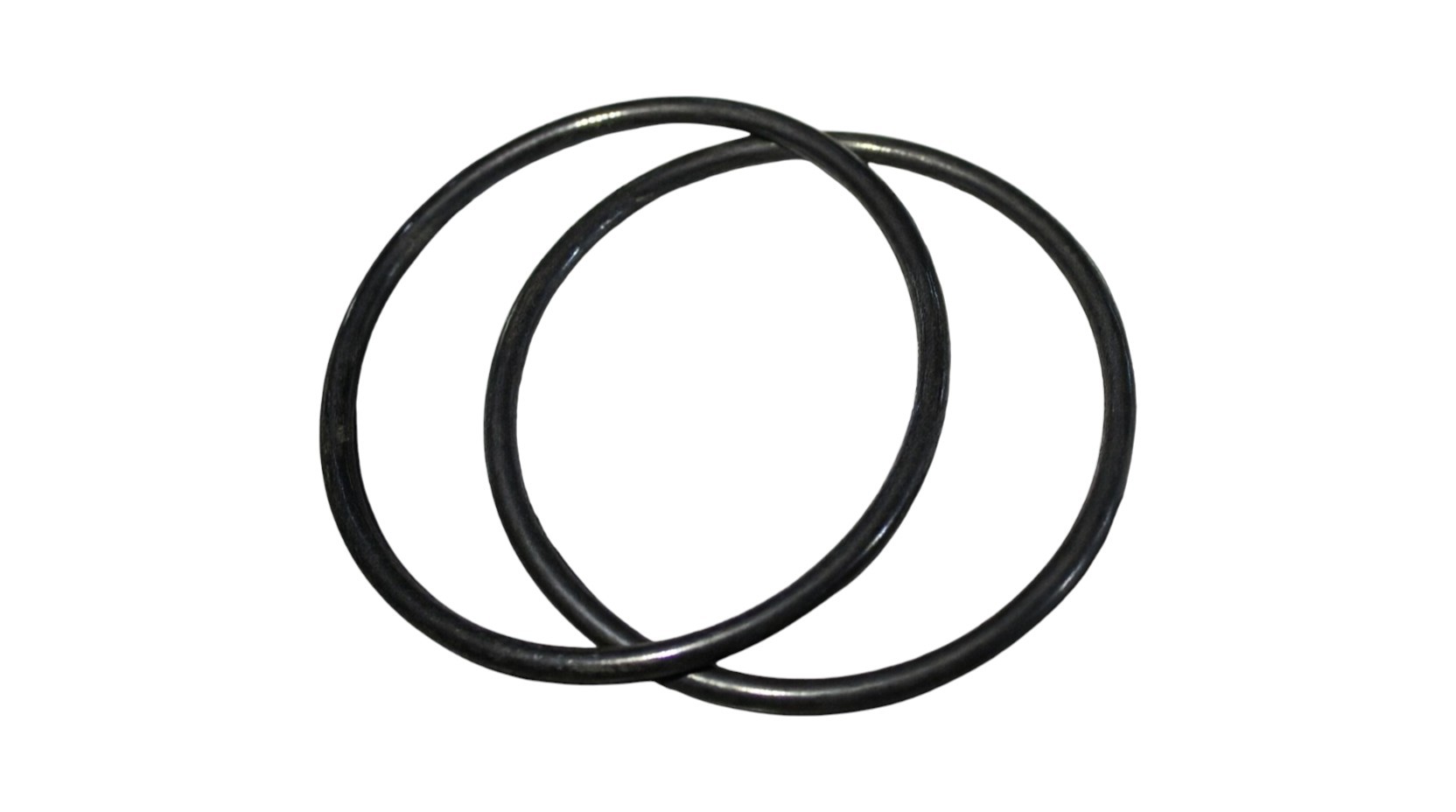

Ответственные уплотнительные элементы проточной части и вспомогательных узлов многоступенчатого центробежного питательного насоса ПЭ 100-53. Предназначены для герметизации статических и динамических соединений, предотвращения утечек питательной воды, конденсата и технических жидкостей, компенсации микросмещений сопрягаемых деталей, демпфирования вибраций и защиты металлических поверхностей от коррозии в зоне контакта. Различные номера чертежей соответствуют кольцам разного функционального назначения: уплотнительные О-образные, стопорные, направляющие, демпфирующие или фиксирующие элементы для различных позиций в корпусе, подшипниковых опорах, сальниковых камерах и соединениях трубопроводов насоса.

Принцип работы
Кольца устанавливаются в специальные канавки (проточки) корпусных деталей, фланцевых соединений, крышек подшипников или уплотнительных узлов. При сборке насоса кольцо деформируется в посадочной канавке, создавая начальное натяжение и обеспечивая герметичность соединения. В динамических узлах кольцо работает в паре с вращающейся или перемещающейся деталью, обеспечивая уплотнение за счёт эластичности материала и конструктивного профиля. Резиновые смеси 51-14 и 51 обладают высокой эластичностью, стойкостью к горячей воде, конденсату, минеральным маслам и умеренным химическим воздействиям, что обеспечивает надёжную работу уплотнений при температуре питательной воды до +160 °C и давлении до 5,3 МПа.

Технические характеристики

Параметр	Значение
Номера чертежей	86.00.01-03 / У86.00.02-03 / У86.00.02-05 / У86.00.02-13 / У86.00.02-16 / У86.00.02-17 / У86.00.02-07
Материал исполнения	Резиновая смесь 51-14 / 51 (на основе бутадиен-нитрильного или этилен-пропиленового каучука)
Тип уплотнения	Статическое / динамическое (по исполнению)
Рабочая температура	от –40 °C до +160 °C (кратковременно до +180 °C)
Рабочее давление	до 5,3–6,3 МПа (в статических соединениях)
Твёрдость по Шору А	65–75 ед. (типично для смесей 51-14/51)
Относительное удлинение при разрыве	≥ 250–350 %
Стойкость к средам	Питательная вода, конденсат, индустриальные масла (И-20А, И-40А), слабощелочные растворы
Срок хранения (до монтажа)	не более 3 лет с даты изготовления при соблюдении условий хранения

Примечание по материалам:

Резиновая смесь 51-14 — композиция на основе бутадиен-нитрильного каучука (НБР), повышенной теплостойкости, рекомендована для работы с горячей водой, пароводяными смесями и минеральными маслами.
Резиновая смесь 51 — базовая композиция, применяется в узлах с умеренными температурными нагрузками.
При подборе обязательно указывать конкретный номер чертежа и уточнять допустимость замены материала по согласованию с заводом-изготовителем.

Габаритные размеры (ориентировочные)

Точные геометрические параметры строго определяются указанными чертежами. Ниже приведены типовые диапазоны для колец насоса ПЭ 100-53:

Номер чертежа	Предназначение (типовое)	Ориентировочный внутренний диаметр	Ориентировочный наружный диаметр	Сечение/толщина
86.00.01-03	Уплотнительное О-образное	40–70 мм	50–85 мм	3–6 мм
У86.00.02-03	Стопорное/фиксирующее	50–80 мм	65–95 мм	4–8 мм
У86.00.02-05	Направляющее/демпфирующее	60–90 мм	75–110 мм	5–10 мм
У86.00.02-13	Уплотнение фланцевое	70–100 мм	90–125 мм	6–12 мм
У86.00.02-16	Уплотнение сальниковое	55–85 мм	70–105 мм	4–9 мм
У86.00.02-17	Компенсационное/вибродемпфирующее	45–75 мм	60–95 мм	3–7 мм
У86.00.02-07	Уплотнение подшипникового узла	65–95 мм	80–115 мм	5–10 мм

Конструктивное использование и монтаж

Кольца устанавливаются в подготовленные канавки корпусных деталей, фланцев, крышек или уплотнительных узлов насоса ПЭ 100-53. Монтаж осуществляется вручную или с применением специального инструмента для исключения повреждения уплотнительной поверхности.

Требования к монтажу:

Обязательная очистка посадочных канавок от загрязнений, окалины, заусенцев, остатков старых уплотнений и следов коррозии;
Контроль геометрии канавки: отсутствие рисок, забоин, эллипсности; шероховатость поверхностей Ra ≤ 3,2 мкм;
Перед установкой кольцо и канавку рекомендуется слегка смазать совместимой смазкой (силиконовая, графитовая на основе индустриального масла) для облегчения монтажа и предотвращения защемления;
Запрещается растягивать кольцо чрезмерно, использовать острые инструменты, допускать перекручивание или защемление уплотнения;
Для колец в динамических узлах: контроль соосности и радиального зазора согласно паспорту насоса;
После сборки проверить отсутствие выдавливания уплотнения из канавки и равномерность обжатия по периметру;
Для питательных насосов: после монтажа обязателен контроль герметичности соединений при опрессовке и в процессе обкатки.

Область применения

Детали предназначены для эксплуатации в составе питательных насосов серии ПЭ 100-53 на промышленных объектах энергетики:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов;
атомные электростанции (АЭС) — во вспомогательных контурах питания;
котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды.

Рекомендуется для работы с питательной водой, конденсатом, индустриальными маслами и техническими жидкостями при температуре до +160 °C и давлении до 5,3–6,3 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 2–4 года или 8 000–15 000 моточасов (зависит от температурного режима, химического состава среды и условий эксплуатации)
Факторы снижения ресурса: превышение рабочей температуры, контакт с агрессивными средами (кислоты, щёлочи, растворители), УФ-излучение при хранении, озонное старение, механические повреждения при монтаже, неправильный подбор материала под среду, циклические нагрузки
Признаки критического износа: утечки рабочей среды через уплотнение, потеря эластичности (окаменение, растрескивание), видимые дефекты поверхности (трещины, выкрашивание, набухание), выдавливание кольца из канавки, увеличение зазора в динамическом узле
Рекомендация: при плановом ремонте насоса рекомендуется профилактическая замена всех резиновых уплотнений комплектом, даже при отсутствии видимых дефектов; хранить запасные кольца в оригинальной упаковке, вдали от источников тепла, света и озона; перед монтажом проверять дату изготовления и отсутствие признаков старения материала

Характеристики

Материал исполнения	Резин.смесь 51-14/Резин.смесь 51/Резин.смесь 51-14/Резин.смесь 51-14/Резин.смесь 51-14/Резин.смесь 51-14/Резин.смесь 51
