Клапан 19ч21бр ДУ 500

                                                                     Клапан  19ч21бр

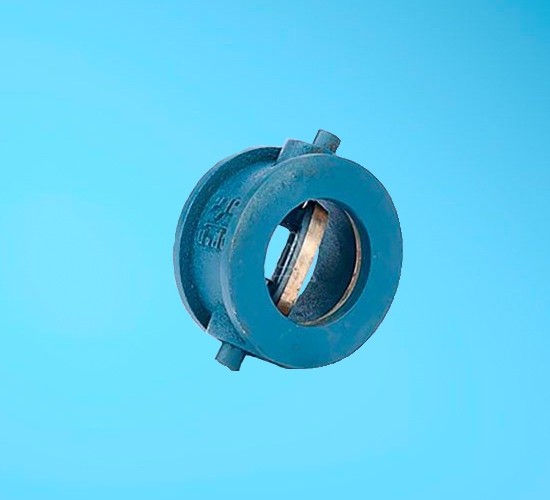

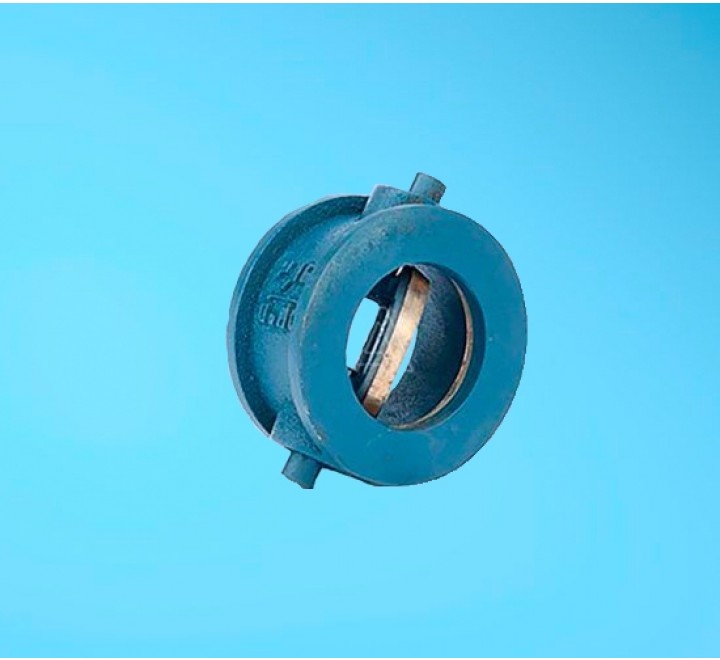

19ч21бр клапан обратный поворотный межфланцевый стяжной. 19ч21бр предназначен для предотвращения обратного потока рабочей среды в трубопроводах и не является запорной арматурой. Присоединение к трубопроводу без фланцев - стяжными шпильками. Клапан выпускается в двух вариантах: 19ч21бр, где «бр» обозначает бронзовое уплотнение и 19ч21р, где «р» - резиновое уплотнение. Клапан с резиновым уплотнением можно использовать в среде с температурой не выше +50 С. Клапан устанавливают на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх, на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе. Обратный поворотный клапан 19ч21бр изготавливается условными диаметрами: Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400, Ду500, Ду600.

Условия эксплуатации межфланцевого обратного клапана 19ч21бр:

• Температура рабочей среды: до + 225°С;
• Рабочая среда: пар, вода;
• Направление потока среды: по стрелке на корпусе;

Технические данные межфланцевого обратного клапана 19ч21бр:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);1,0 (10);
• Регламентирующий документ: ТУ 26-07-1490-89;
• Номер чертежа: КЗ 44067-400-02.ПС;
• Присоединение к трубопроводу: межфланцевое стяжными шпильками;
• Таблица-фигура: 19ч21бр;



  Материалы основных деталей межфланцевого обратного клапана 19ч21бр:

  • Материал изделия (корпус): СЧ 18;
  • Материал изделия (захлопка): СЧ 18;
  • Материал изделия (ось): сталь 20х13;
  • Материал уплотнения: латунь ЛЦ 40С;

  Показатели надежности поворотного обратного клапана 19ч21бр:

  • Средний срок службы: 5 лет;
  • Средний ресурс, циклов: 2500;
  • Наработка на отказ, циклов: 400;




    Основные габаритные и присоединительные размеры поворотного клапана 19ч21бр
