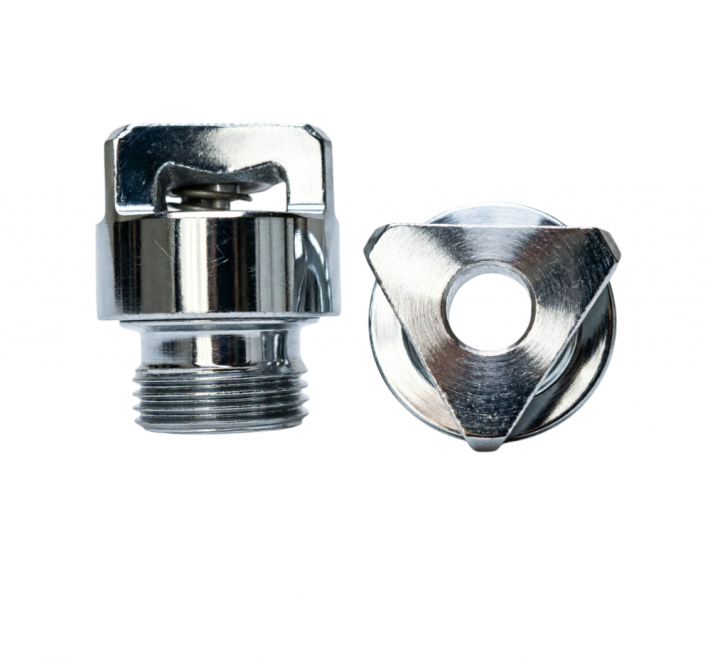

Большой клапан насоса АВЗ-20Д

Назначение

Ответственный элемент клапанной коробки плунжерного насоса АВЗ-20Д, обеспечивающий герметичное перекрытие потока рабочей среды в нагнетательной или всасывающей линии. Предназначен для предотвращения обратного тока жидкости, стабилизации рабочего давления и обеспечения равномерной подачи насоса.

Принцип работы

Клапан работает в автоматическом режиме под действием перепада давления и возвратной пружины. При ходе нагнетания давление в рабочей камере преодолевает усилие пружины, открывая проходное сечение для выхода жидкости. При обратном ходе плунжера давление в напорной линии и усилие пружины обеспечивают плотное прилегание запорного элемента к седлу, исключая перетечки и гидравлические удары.

Технические характеристики

Параметр	Значение
Номер чертежа	352.23.03.00
Тип детали	Узел
Материал исполнения	Узел
Масса	0,31 кг
Рабочая температура	от –30 °C до +120 °C
Условное давление	до 2,5 МПа
Герметичность затвора	Класс А по ГОСТ 9544
Совместимые среды	Вода, технические масла, нефтепродукты, умеренно агрессивные жидкости

Габаритные размеры (типовые)

Размеры определяются конструкторской документацией
Точные геометрические параметры соответствуют чертежу 352.23.03.00

При заказе рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемого узла.

Конструктивное использование и монтаж

Большой клапан устанавливается в клапанной коробке насоса АВЗ-20Д и фиксируется прижимной крышкой или резьбовой втулкой. В состав узла входят корпус, седло, запорный элемент, возвратная пружина и уплотнительные элементы. Конструкция обеспечивает замену без демонтажа насоса.

Требования к монтажу: очистка посадочного места и уплотнительных поверхностей от загрязнений, проверка состояния пружины и герметичности сопряжений, равномерная затяжка крепёжных элементов, контроль свободного хода запорного элемента.

Область применения

Клапан предназначен для эксплуатации в составе плунжерных насосов серии АВЗ-20Д на предприятиях химической и нефтехимической промышленности, нефтепереработки, системах водоподготовки и дозирования реагентов.

Срок эксплуатации и диагностика

Нормативный ресурс: 2–4 года или 8 000–12 000 моточасов
Факторы снижения ресурса: абразивные примеси в рабочей среде, превышение рабочего давления или температуры, износ уплотнительных поверхностей, усталость пружины
Признаки износа: падение производительности насоса, нестабильное давление, повышенный шум в зоне клапанной коробки, подтекание среды
Рекомендация: при замене клапана проводить диагностику седла, запорного элемента, пружины и уплотнений

Большой клапан насоса АВЗ-20Д доступен для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Чтобы уточнить наличие, подобрать деталь по серийному номеру или модификации насоса и получить коммерческое предложение, обратитесь к специалистам компании.
