Назначение

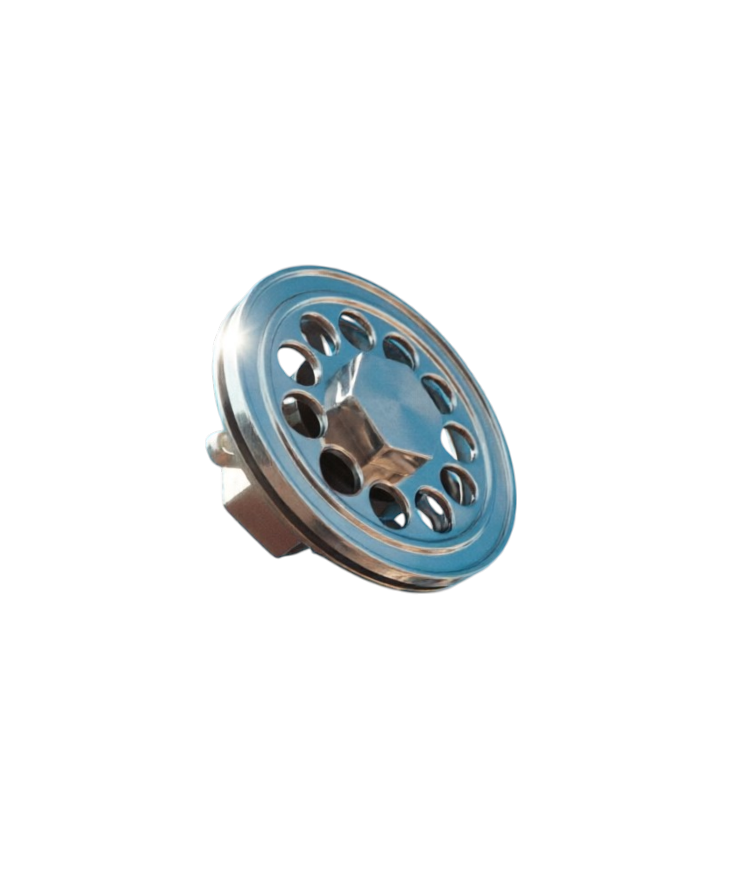

Ответственный элемент клапанной группы плунжерного насоса АВЗ-125Д, обеспечивающий герметичное перекрытие и направленное перемещение рабочей среды во всасывающей или нагнетательной линии. Предназначен для предотвращения обратного потока жидкости, стабилизации рабочего давления и поддержания равномерной подачи насоса.

Принцип работы
Клапан работает в автоматическом режиме под действием перепада давления и возвратной пружины. При ходе нагнетания давление преодолевает усилие пружины, открывая проходное сечение для выхода среды. При обратном ходе пружина и давление в напорной линии обеспечивают плотное прилегание запорного элемента к седлу, исключая перетечки и гидравлические удары.

Технические характеристики

Параметр	Значение
Номера чертежей	352.10.60.00 / 352.10.61.00 / Д-14247
Материал исполнения	Узел (готовый сборочный узел)
Масса	0,56 кг / 0,54 кг / 0,36 кг (соответственно чертежам)
Рабочая температура	от –30 °C до +120 °C
Условное давление	до 2,5 МПа
Герметичность затвора	Класс А по ГОСТ 9544
Совместимые среды	Вода, технические масла, нефтепродукты, умеренно агрессивные жидкости

Габаритные размеры (типовые)

Размеры определяются конструкторской документацией для каждого из трёх исполнений
Точные геометрические параметры соответствуют указанным чертежам

При заказе рекомендуется указывать конкретный номер чертежа, заводской номер оборудования или прикладывать чертёж заменяемого узла.

Конструктивное использование и монтаж

Клапан устанавливается в клапанной коробке насоса АВЗ-125Д и фиксируется прижимной крышкой или резьбовой втулкой. В состав узла входят корпус, седло, запорный элемент, возвратная пружина и уплотнительные элементы. Конструкция предусматривает замену без демонтажа основного корпуса насоса.

Требования к монтажу: очистка посадочного места и уплотнительных поверхностей от загрязнений, проверка состояния пружины и герметичности сопряжений, равномерная затяжка крепёжных элементов, контроль свободного хода запорного элемента. Перед пуском рекомендуется продуть систему и убедиться в отсутствии воздушных пробок.

Область применения

Клапан предназначен для эксплуатации в составе плунжерных насосов серии АВЗ-125Д на промышленных объектах:

химическая и нефтехимическая промышленность;
нефтепереработка и добыча;
системы водоподготовки, дозирования реагентов и гидравлические приводы;
пищевое и фармацевтическое производство (при исполнении из коррозионностойких материалов).

Рекомендуется для работы со средами умеренной абразивности и вязкости при температуре до 100–120 °C при соблюдении режимов фильтрации и технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 2–4 года или 8 000–12 000 моточасов
Факторы снижения ресурса: абразивные примеси в рабочей среде, превышение рабочего давления или температуры, износ уплотнительных поверхностей, усталость пружины, коррозия
Признаки критического износа: падение производительности насоса, нестабильное давление, повышенный шум в зоне клапанной коробки, подтекание среды через соединения
Рекомендация: при замене клапана проводить диагностику седла, запорного элемента, пружины и уплотнительных колец; при необходимости заменять узел в комплекте
