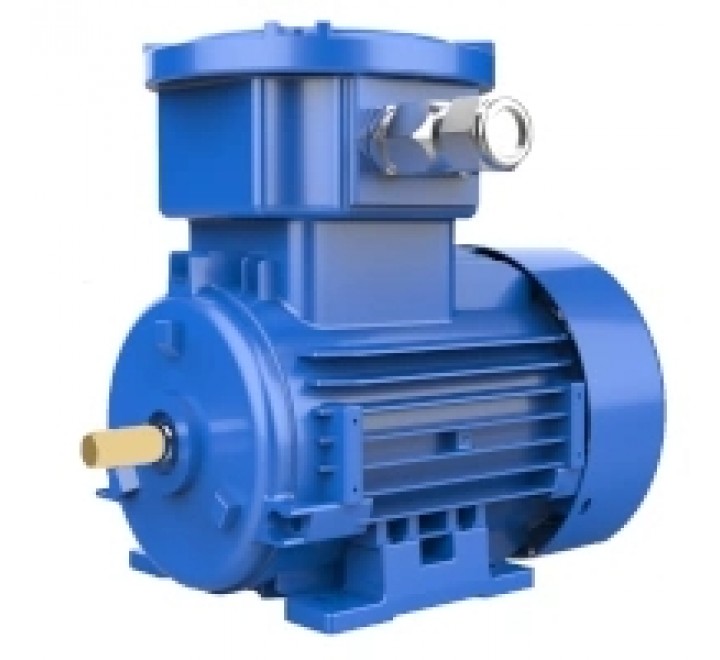

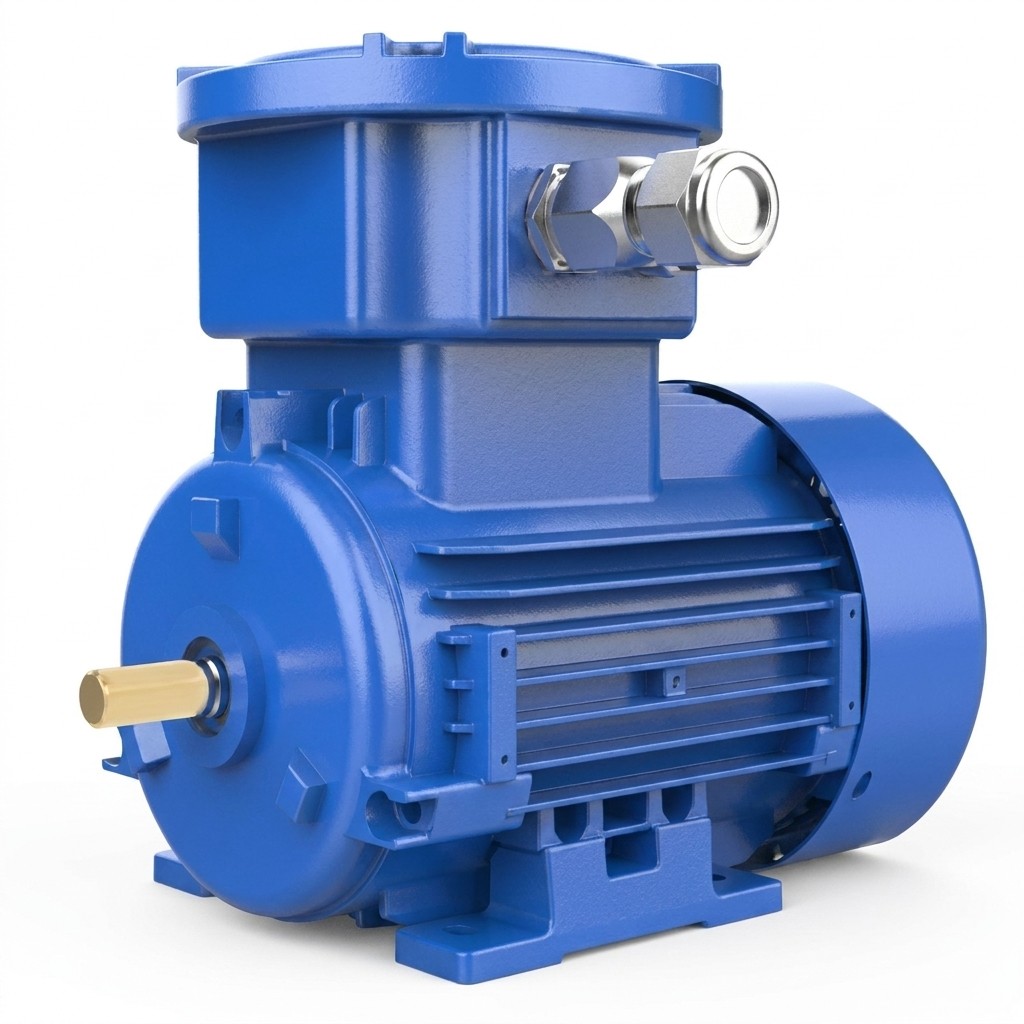

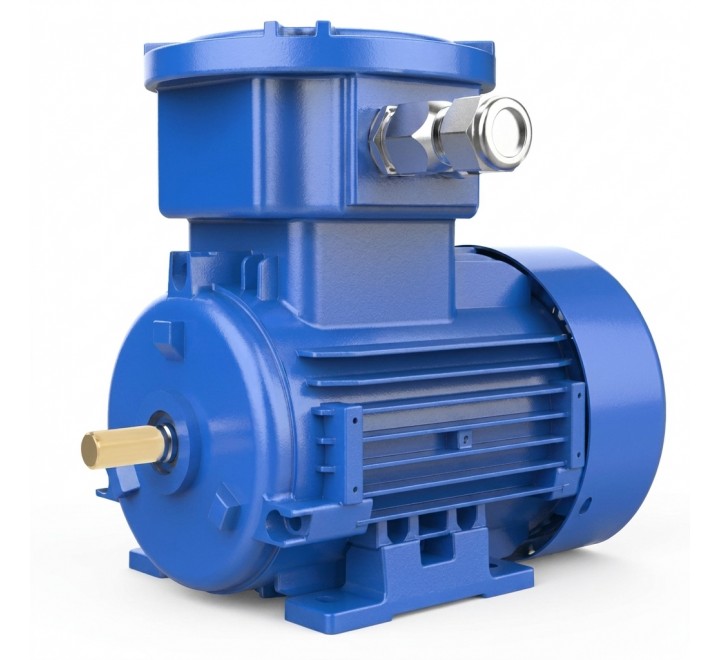

Электродвигатель BA63A2

6 652 руб.

Обозначение	Значение	Что это
l30	285 мм	общая длина двигателя
l10	80 мм	длина корпуса
l1	30 мм	длина выступающей части вала
l31	40 мм	толщина фланца
⌀d24	160 мм	диаметр корпуса у переднего щита
⌀d25	110 мм	диаметр корпуса у заднего щита
⌀d1	14 мм	посадочный диаметр вала
⌀d10	5,8 мм	диаметр посадочного пояска (спигота)
⌀d20	130 мм	диаметр окружности крепёжных отверстий
n×⌀d22	4×10 мм	количество и диаметр крепёжных отверстий
h	63 мм	высота оси вращения (типоразмер)
b10	100 мм	шаг между крепёжными отверстиями
h5	16 мм	глубина шпоночного паза
b1	5 мм	ширина шпоночного паза
d11	M5	резьба крепёжного отверстия (не диаметр)
