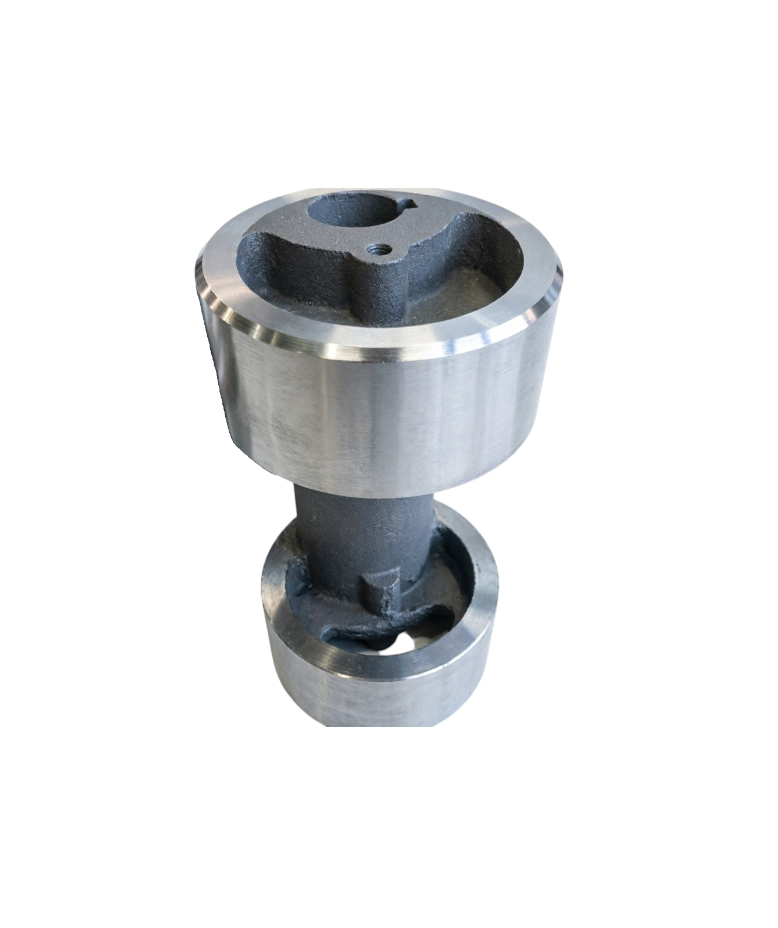

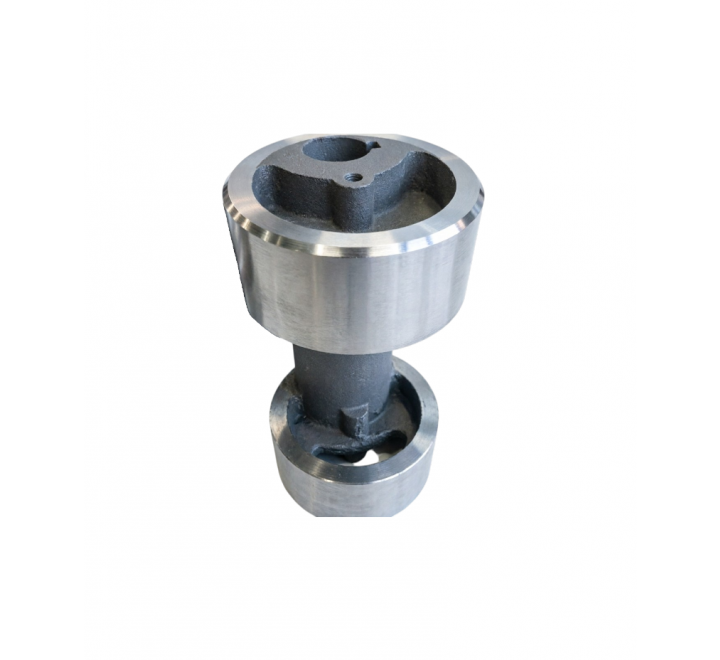

Эксцентрик насоса АВЗ-90

Назначение

Ответственный элемент кривошипно-шатунного механизма плунжерного насоса АВЗ-90, обеспечивающий преобразование вращательного движения приводного вала в возвратно-поступательное движение плунжера. Предназначен для передачи крутящего момента, обеспечения заданной амплитуды хода рабочего органа и стабильной производительности насосного агрегата.

Принцип работы

Эксцентрик устанавливается на приводном валу насоса и при вращении создаёт эксцентричное смещение оси, которое через шатун передаётся на плунжер. За счёт смещения геометрического центра относительно оси вращения обеспечивается необходимый рабочий ход. Конструкция предусматривает балансировку для снижения вибраций, а расчётная форма рабочей поверхности и система смазки минимизируют износ сопрягаемых деталей и обеспечивают длительный ресурс узла.

Технические характеристики

Параметр	Значение
Номера чертежей	352.10.01.02 / 352.10.01.03
Материал исполнения	Серый чугун СЧ20 / Серый чугун СЧ20
Масса	11,00 кг / 14,60 кг (соответственно чертежам)
Рабочая температура	от –30 °C до +100 °C
Частота вращения вала	до 1500 об/мин
Твердость	HB 90–110
Тип соединения с валом	Шпоночное с фиксацией
Совместимые среды	Масло индустриальное, смазочные материалы

Габаритные размеры (типовые)

Наружный диаметр эксцентриковой части: 150–200 мм
Диаметр посадочного отверстия под вал: 55–75 мм
Общая длина детали: 120–160 мм

Точные геометрические параметры, конфигурация посадочных поверхностей и размеры шпоночного соединения определяются указанными чертежами и могут отличаться в зависимости от модификации насоса. При подборе детали рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемого элемента.

Конструктивное использование и монтаж

Эксцентрик устанавливается на приводной вал насоса в картере кривошипно-шатунного механизма и фиксируется шпонкой с дополнительной стопорной гайкой или штифтом. Работает в паре с шатуном и подшипником скольжения или качения, обеспечивая плавную передачу усилия на плунжерную группу.

Требования к монтажу: обязательная проверка соосности вала и посадочного места эксцентрика, очистка поверхностей от загрязнений и консервационной смазки, контроль состояния шпоночного паза и резьбовых соединений, нанесение рекомендованной смазки на рабочую поверхность перед сборкой. Затяжка крепёжных элементов производится с контролем момента. После монтажа рекомендуется проверка свободного вращения и отсутствия заеданий.

Область применения

Деталь предназначена для эксплуатации в составе плунжерных насосов серии АВЗ-90 на промышленных объектах:

химическая и нефтехимическая промышленность;
нефтепереработка и добыча;
системы водоподготовки, дозирования реагентов и гидравлические приводы;
машиностроение и металлургическое производство.

Рекомендуется для работы в условиях циклических нагрузок при температуре окружающей среды от –30 °C до +50 °C и температуре масла в картере до 100 °C при соблюдении режимов смазки и планового технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: недостаточная смазка, превышение частоты вращения, ударные нагрузки, абразивные загрязнения в масле, коррозия, нарушение балансировки, износ подшипникового узла
Признаки критического износа: повышенная вибрация насоса, посторонний шум в зоне кривошипно-шатунного механизма, перегрев картера, люфт в соединении эксцентрик-шатун, снижение производительности насоса
Рекомендация: при замене эксцентрика целесообразно проводить комплексную диагностику вала, подшипников, шатуна, шпоночного соединения и состояния системы смазки

Эксцентрик насоса АВЗ-90 доступен для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Чтобы уточнить наличие, подобрать деталь по серийному номеру или модификации насоса и получить коммерческое предложение, обратитесь к специалистам компании.
