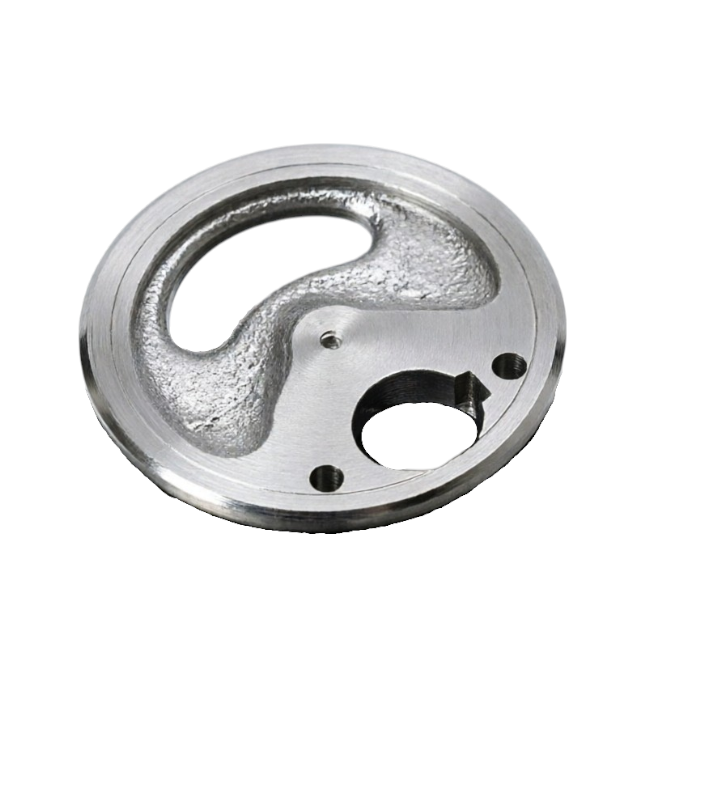

Эксцентрик насоса АВЗ-63Д

Назначение

Ответственный элемент кривошипно-шатунного механизма плунжерного насоса АВЗ-63Д, обеспечивающий преобразование вращательного движения приводного вала в возвратно-поступательное движение плунжера. Предназначен для передачи крутящего момента, обеспечения заданной амплитуды хода рабочего органа и стабильной производительности насосного агрегата.

Принцип работы

Эксцентрик устанавливается на приводном валу и при вращении создаёт эксцентричное смещение оси, которое через шатун передаётся на плунжер. За счёт смещения геометрического центра относительно оси вращения обеспечивается необходимый ход. Конструкция предусматривает балансировку для снижения вибраций, а упрочнённая рабочая поверхность и система смазки минимизируют износ сопрягаемых деталей.

Технические характеристики

Параметр	Значение
Номера чертежей	352.10.01.02 / 352.10.01.03 / 352.17.01.07
Материал исполнения	Серый чугун СЧ20 / Серый чугун СЧ20 / Серый чугун СЧ20
Масса	11,00 кг / 14,60 кг / 27,00 кг (соответственно чертежам)
Рабочая температура	от –30 °C до +100 °C
Частота вращения вала	до 1500 об/мин
Твердость	HB 90–110
Тип соединения с валом	Шпоночное с фиксацией
Совместимые среды	Масло индустриальное, смазочные материалы

Габаритные размеры (типовые)

Наружный диаметр эксцентриковой части: 140–220 мм
Диаметр посадочного отверстия под вал: 50–80 мм
Общая длина детали: 110–180 мм Точные геометрические параметры и размеры шпоночного соединения определяются указанным чертежом и могут отличаться в зависимости от модификации насоса.

Конструктивное использование и монтаж

Устанавливается на приводной вал насоса в картере кривошипно-шатунного механизма и фиксируется шпонкой с дополнительной стопорной гайкой. Работает в паре с шатуном и подшипником скольжения или качения. Требования к монтажу: проверка соосности вала и посадочного места, очистка поверхностей, контроль шпоночного паза, нанесение смазки, затяжка с контролем момента, проверка свободного вращения после сборки.

Область применения

Предназначен для эксплуатации в составе плунжерных насосов серии АВЗ-63Д на промышленных объектах химической, нефтехимической, нефтеперерабатывающей, машиностроительной отраслей, а также в системах водоподготовки и гидравлических приводах.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: недостаточная смазка, превышение частоты вращения, ударные нагрузки, абразивные загрязнения в масле, нарушение балансировки
Признаки износа: повышенная вибрация, посторонний шум в картере, перегрев, люфт в соединении эксцентрик-шатун, снижение производительности
Рекомендация: при замене проводить диагностику вала, подшипников, шатуна, шпоночного соединения и состояния системы смазки

Эксцентрик насоса АВЗ-63Д доступен для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Чтобы уточнить наличие, подобрать деталь по серийному номеру или модификации насоса и получить коммерческое предложение, обратитесь к специалистам компании.

Характеристики

Материал исполнения	Серый чугун СЧ20/Серый чугун СЧ20/Серый чугун СЧ20
Вес,(кг)	11,00/14,60/27,00
