Назначение

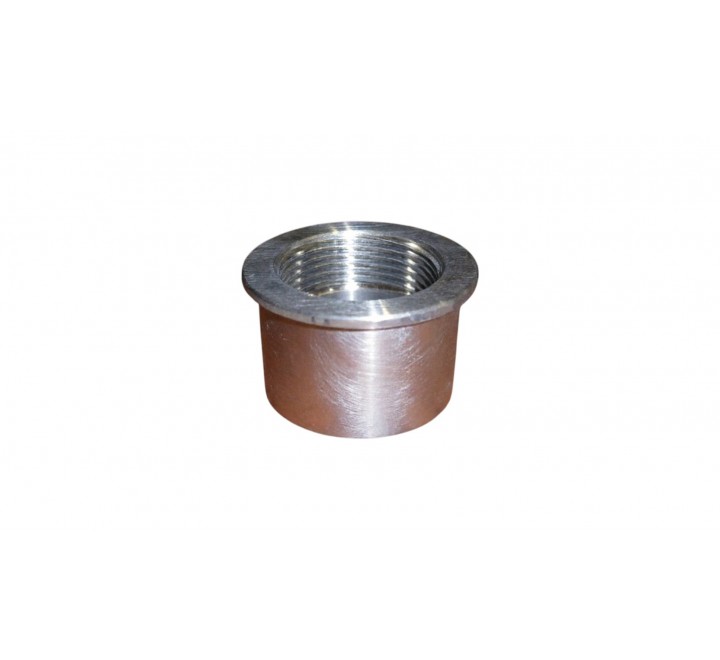

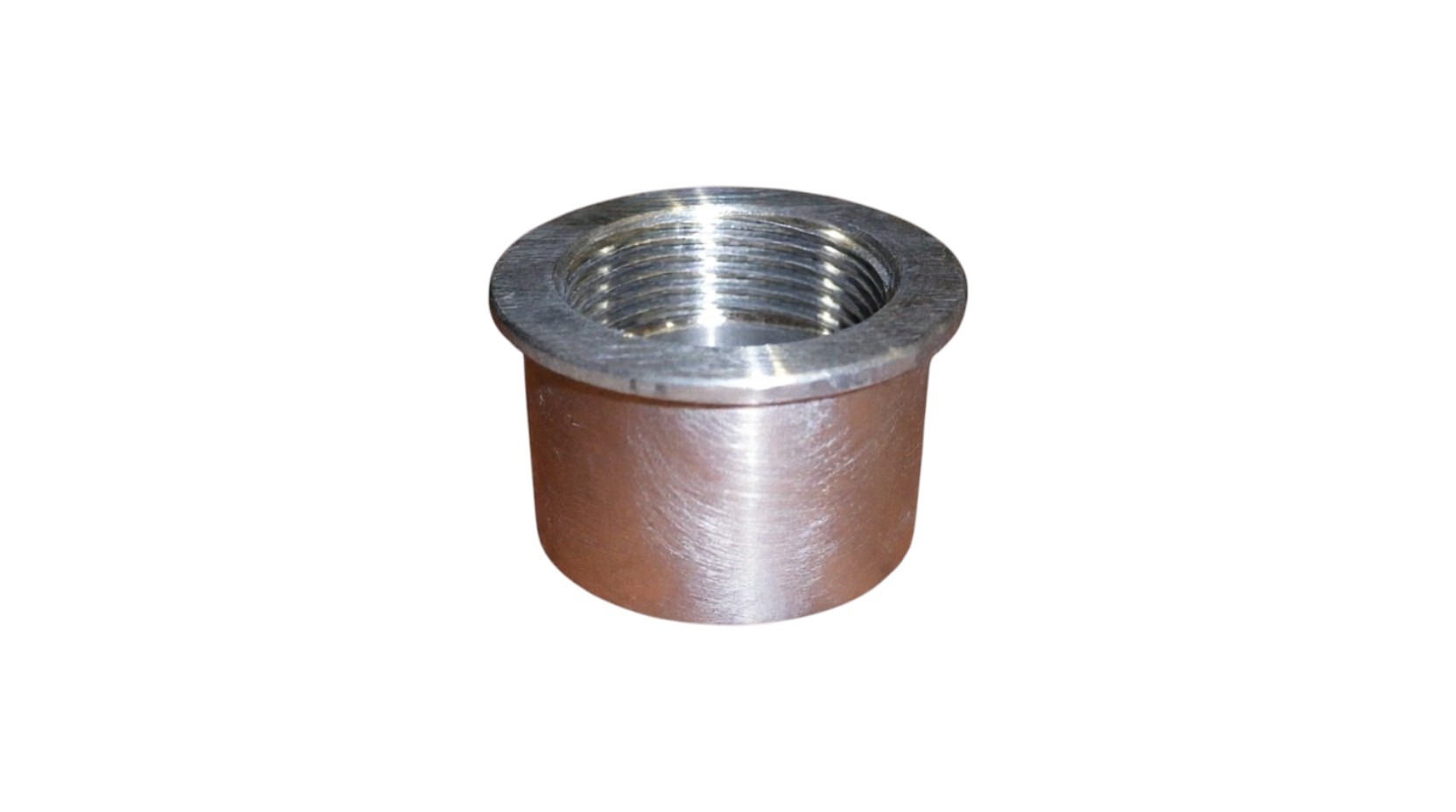

Ответственный элемент системы гидравлической разгрузки и опорного узла многоступенчатого центробежного питательного насоса ПЭ 270-150-3 повышенной производительности. Предназначена для направления и фиксации элементов гидравлической пяты (упорного подшипника гидравлического типа), обеспечения точного осевого позиционирования ротора, восприятия остаточных осевых усилий, не скомпенсированных разгрузочным диском, а также для защиты сопрягаемых деталей от абразивного и коррозионного износа в зоне контакта при работе с питательной водой под давлением до 15,0 МПа и температурой до +160 °C.

Принцип работы
Втулка гидропяты устанавливается в корпусе насоса в зоне упорного подшипника или разгрузочного устройства и работает в паре с ответным диском (контр-пятой). При работе насоса через узкий осевой зазор между втулкой и диском создаётся контролируемый переток питательной воды, формирующий гидравлическую подушку. Эта подушка воспринимает остаточное осевое усилие ротора, обеспечивая бесконтактное или полужидкостное трение и стабильное положение вала. Материал 30Х13 обеспечивает высокую коррозионную стойкость, износостойкость рабочих поверхностей и стабильность геометрии зазора в условиях высоких давлений и температур.

Технические характеристики

Параметр	Значение
Номер чертежа	5М-02-07
Материал исполнения	30Х13 (сталь коррозионно-стойкая мартенситного класса)
Масса	6,40 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальное давление	до 15,0 МПа
Твердость	HB 170–210 (поставка) / до HRC 35–45 после термообработки
Шероховатость рабочей поверхности	Ra ≤ 0,8 мкм
Плоскостность торца	≤ 0,015–0,020 мм
Тип соединения с корпусом	Посадка с натягом / фиксация стопорными элементами
Допустимый осевой зазор	0,10–0,30 мм (уточняется по паспорту насоса)
Коррозионная стойкость	Повышенная к питательной воде, конденсату, пароводяным смесям
Совместимые среды	Питательная вода, конденсат, технические жидкости

Примечание: Сталь 30Х13 относится к мартенситным коррозионно-стойким сталям с содержанием хрома ~13%. Обеспечивает оптимальное сочетание прочности, износостойкости и коррозионной стойкости, что критически важно для элементов гидравлической разгрузки насосов высокого давления.

Габаритные размеры

Втулка гидропяты выполнена в виде цилиндрической детали с фланцем или буртом для фиксации в корпусе. Ориентировочные параметры (с учётом массы 6,40 кг и типоразмера насоса ПЭ 270-150-3):

Наружный диаметр: 95–130 мм
Внутренний диаметр: 65–95 мм
Общая длина: 70–105 мм
Ширина рабочей торцевой поверхности: 15–25 мм
Толщина стенки: 10–18 мм

Точные геометрические параметры, допуски на плоскостность торцов, параллельность поверхностей, конфигурация дренажных канавок и размеры крепёжных элементов строго определяются чертежом 5М-02-07. При подборе детали обязательно указывать номер чертежа и позиционное назначение в сборочной ведомости насоса.

Конструктивное использование и монтаж

Втулка гидропяты устанавливается в корпус насоса ПЭ 270-150-3 в зоне упорного подшипника или разгрузочной камеры. Фиксируется посадкой с натягом, стопорными винтами или штифтами в зависимости от конструктивного исполнения. Работает в паре с ответным диском (контр-пятой), формируя автоматически регулируемый осевой зазор для гидравлической компенсации осевых усилий.

Требования к монтажу:

Обязательная очистка посадочного места корпуса от загрязнений, консервационной смазки, окалины, заусенцев и следов коррозии;
Контроль плоскостности и параллельности торцевых поверхностей (допуск ≤ 0,02 мм); наличие рисок, забоин или локального износа не допускается;
Для обеспечения посадки с натягом: нагрев втулки до 80–120 °С или охлаждение посадочного места; запрессовка с использованием оправки без ударных нагрузок;
Запрещается наносить удары по рабочей торцевой поверхности во избежание деформации и нарушения плоскостности;
Проверка осевого зазора между втулкой и ответным диском при сборке согласно паспорту насоса (обычно 0,10–0,30 мм); регулировка осуществляется подбором дистанционных шайб;
Нанесение тонкого слоя совместимой высокотемпературной смазки на рабочие поверхности перед сборкой;
Контроль свободного осевого перемещения ротора после сборки (индикатором часового типа);
Перед пуском обязательно проверить проходимость дренажных линий разгрузочной камеры на предмет засоров;
Для питательных насосов высокого давления обязателен контроль водно-химического режима после монтажа.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 270-150-3 на промышленных объектах энергетики с высокими параметрами:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов высокого давления и повышенной производительности;
атомные электростанции (АЭС) — во вспомогательных контурах питания с увеличенным расходом;
крупные котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя повышенной мощности;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды при расходе до 270 м³/ч и давлении до 15,0 МПа.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 15,0 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 12 000–20 000 моточасов
Факторы снижения ресурса: нарушение водно-химического режима (коррозия), абразивные примеси в питательной воде, нарушение осевого зазора при сборке, перегрев узла, механические повреждения при монтаже, кавитационные воздействия в разгрузочной камере, вибрационные нагрузки сверх допустимых, работа при давлении до 15,0 МПа
Признаки критического износа: повышенная осевая вибрация ротора, нагрев упорного подшипника, смещение ротора за допустимые пределы, снижение напора и производительности, характерный шум/скрежет в зоне гидропяты, задир или эрозия торцевой поверхности втулки, увеличение перетечек через дренаж
Рекомендация: при замене втулки гидропяты обязательно проводить диагностику ответного диска/контр-пяты, проверять плоскостность обеих поверхностей и заменять их комплектом для обеспечения равномерного износа; контролировать чистоту дренажных линий и параметры водно-химического режима; после монтажа обязательна проверка осевого зазора и обкатка на холостом ходу с контролем вибрации и температуры упорного подшипника
