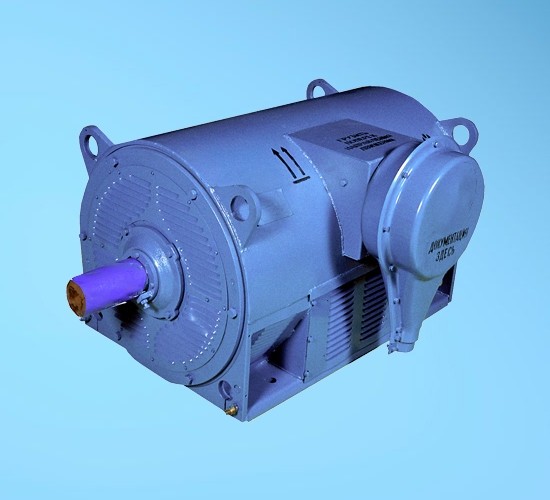

Электродвигатель ДАВ-250-4У3

Электродвигатели асинхронные типа ДАВ

Электродвигатели асинхронные трехфазные с короткозамкнутымротором серии ДАВ предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентилятров, дымососы и др.) и других механизмов с аналогичными характеристиками при пуске.

Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3000 В и 6000 В. Ток статора двигателя напряжением 3000В в два раза больше, чем у двигателей напряжением 6000В.

Вид климатического исполнения - У3.Номинальный режим работы - продолжительный S1.Конструктивное исполнение двигателей - IM1001.Способ охлаждения - ICАO1.Степень защиты двигателя - IP23, коробки выводов - IP44.

Соединение двигателя с приводимым механизмом должно осуществляться посредством эластичных муфт.

Пуск двигателя прямой обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 Unom. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов. Общее количество пусков за срок службы не менее 20000.

Изоляция обмотки статора термореактивная типа "Монолит-2"класса нагревостойкости не ниже "В". Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки статора - звезда. Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Двигатели имеют подшипники качения с пластичной смазкой. По требованию заказчика, двигатели могут быть укомплектованы подшипниками SKF или FAG.

Электродвигатели серии ДАВ являются аналогами двигателей А4-355FAG.

Условные обозначения электродвигателей ДАВ

ДАВ-Х1-4 У 3
ДАВ - двигатель асинхронный высоковольтный
Х1 - номинальная мощность кВт
4 - число полюсов
У - вид климатического исполнения3 - категория размещения

Основные технические характеристики двигателей типа ДАВ
