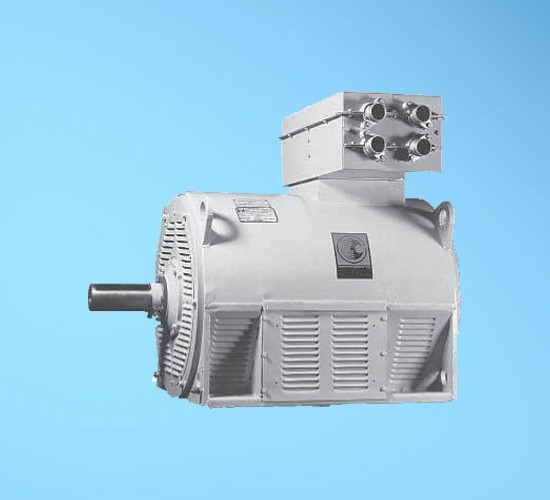

Электродвигатель ДАН-355SК-4У3

Двигатель предназначен для работы от сети переменного тока частотой 50 Гц напряжением 380/660 В.

Вид климатического исполнения - У3.

Номинальный режим работы - продолжительный S1.

Конструктивное исполнение двигателей - IM1001.

Способ охлаждения двигателей - IC01.

Степень защиты - IP23.



Пуск двигателя прямой, от полного напряжения сети. Двигатель допускает два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов. Общее количество пусков за срок службы не более 20000.



Двигатель имеет подшипники качения с пластичной смазкой. Соединение двигателя с приводным механизмом осуществляется посредством упругой муфты. Изоляционные материалы обмотки статора класса нагревостойкости не ниже «В». Изоляция обмотки статора термореактивная типа «Монолит-2». Обмотка статора имеет шесть выводных концов, закрепленных на шести шинах в коробке выводов.« Соединение фаз обмотки - треугольник/звезда. Двигатель допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.



Двигатели могут быть укомплектованы подшипниками SKF или FAG.



Условные обозначения электродвигателей ДАН

ДАН-355-Х1 Х2 У З

ДАН-двигатель асинхронный низковольтный

355-высота оси вращения двигателя, мм

Х1-условное обозначение длины сердечника статора

Х2-число полюсов

У-вид климатического исполнения

З-категория размещения



Габаритные, установочные, присоединительные размеры и масса двигателей типа ДАН

Двигатель	a,mm	h,mm	d,mm	l,mm	l10,mm	l11,mm	l30,mm	Масса, кг
ДАН-355SK-4У3	28	106	100	275	560	882	1300	1260
