Описание

Подробности

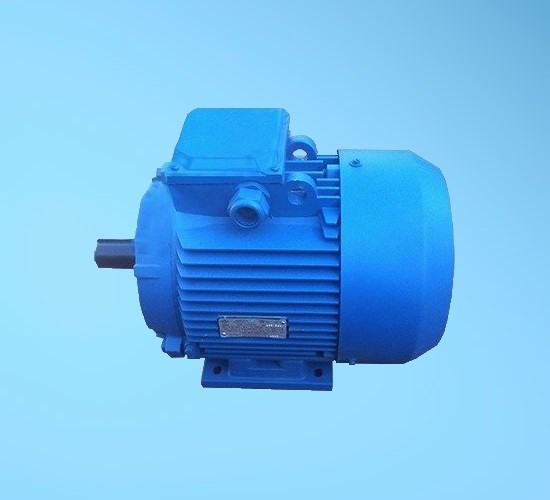

Электродвигатель А71B4 (1500) - асинхронный односкоростной трёхфазный эл.мотор с частотой вращения 1500 об./мин. Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором А71B4 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин. Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.

Габариты и присоединительные размеры

Тип

Число

полюсов

Размеры, мм

Iзо

Iзз

H₃₁

D₃₁

I₁

l₂

I₁₀

I₁₁

I₃₁

D₁

D₂

D₁₀

B₁

B₂

B₁₀

B₁₁

B₃₁

h₅

h₆

H₁₀

А71В

271

302

188

150

112

138

21,5

12,5

Характеристики

Вес агрегата	9
Мощность	0.75
Обороты двигателя	1500
Напряжение (В)	380
Режим работы	S1
Климатическое исполнение	УХЛ3
Класс изоляции	F
Диаметр вала,мм	19
Номинальный ток ,А	2,2
Способ монтажа, (IM)	IM1001
Тип двигателя	Общепромышленный
Габариты упаковки (дли;шир;выс) (мм)	271;150;188
