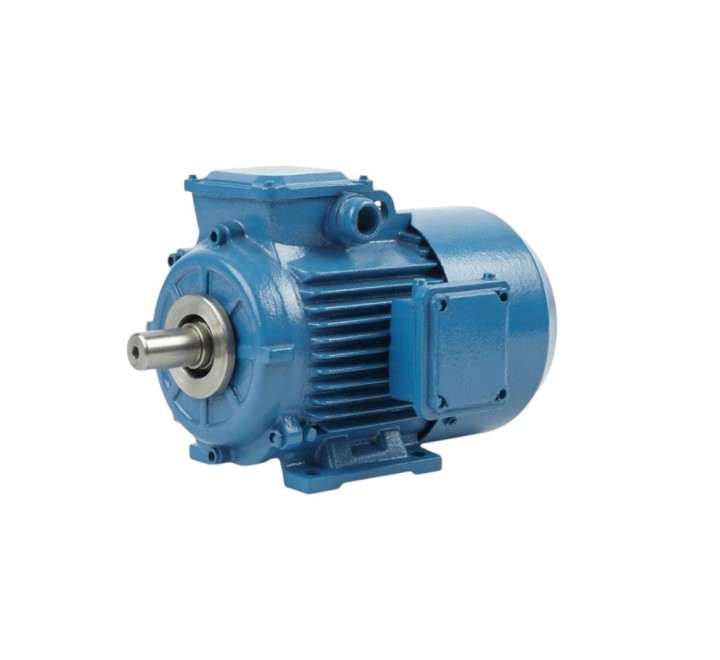

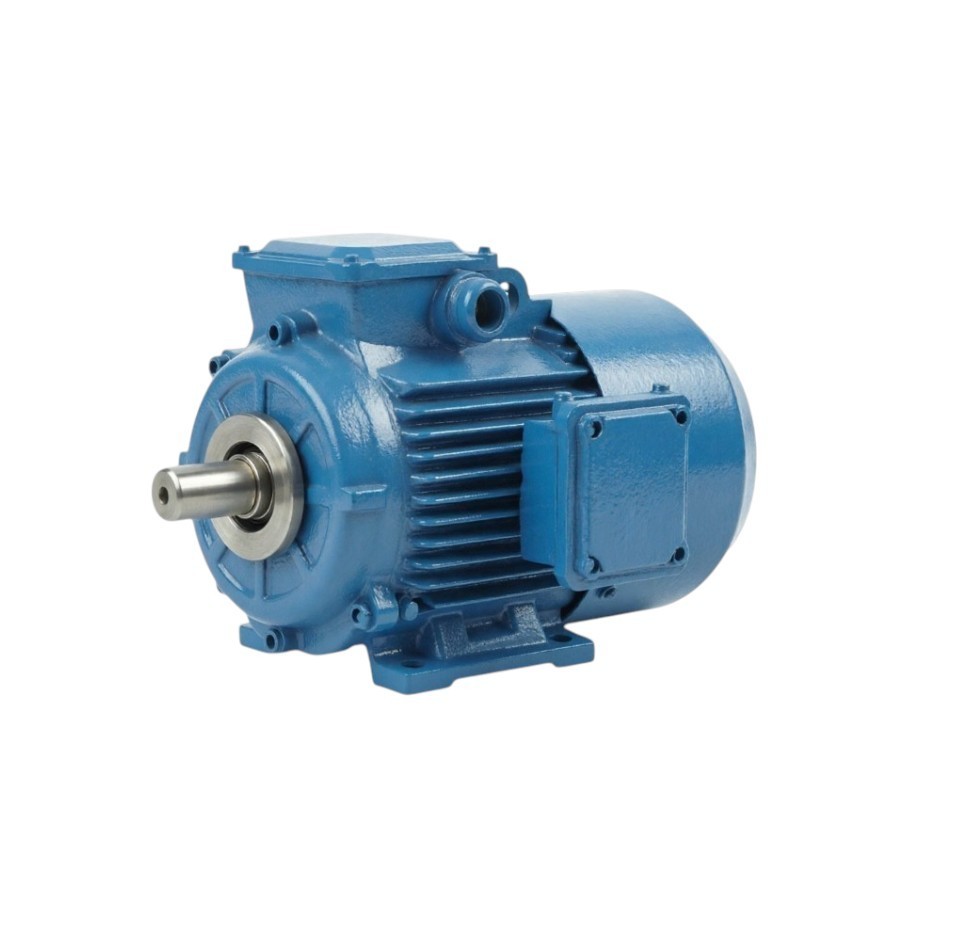

Электродвигатель АМН180М8

Серия двигателей АМН180 предназначена для привода в действие различных установок и приборов, таких как насосы, компрессоры, эскалаторы и т.д.

Электродвигатели А и АМ аналогичны по многим показателям, но есть некоторые отличия в конструкции.

Асинхронными электродвигателями серии АМН180 с короткозамкнутым ротором пользуются в большинстве отраслей сельского хозяйства и промышленной деятельности.

Структура условного обозначения:

4АМ Х Х Х Х Х Х Х Х (1 2 3 4 5 6 7 8)

• 1 ‒ название серии;
• 2 ‒ исполнение по способу защиты, буква Н ‒ исполнение IP23, отсутствие буквы означает исполнение IP44;
• 3 ‒ исполнение АД по материалу станины и щитов: А ‒ станина и щиты алюминиевые; Х ‒ станина алюминиевая, щиты чугунные (или обратное сочетание материалов); отсутствие буквы ‒ станина и щиты чугунные или стальные;
• 4 ‒ высота оси вращения мм (две или три цифры);
• 5 ‒ установочный размер по длине станины: буквы S, М или L (меньший, средний или больший);
• 6 ‒ длина сердечника: А ‒ меньшая, В ‒ большая при условии сохранения установочного размера; отсутствие буквы означает, что при данном установочном размере (S, М или L) выполняется только одна длина сердечника;
• 7 ‒ число полюсов (одна или две цифры);
• 8 ‒ климатическое исполнение и категория размещения по ГОСТ 15150‒69.

Основными техническими характеристиками являются:

• ‒ соответствие ряда мощностей по ГОСТ 13267‒73;
• ‒ габаритные, установочные и присоединительные размеры регламентированы ГОСТ 18709‒73;
• ‒ степень защиты IP44, IP23 по ГОСТ 17494‒72;
• ‒ изоляция класса нагревостойкости «F» по ГОСТ 8865‒93;
• ‒ исполнение электродвигателей по способу монтажа согласно ГОСТ 2479‒79;
• ‒ способ охлаждения соответствует ГОСТ 20459‒75;
• ‒ привязка класса вибрации и высоты оси вращения по ГОСТ 16921‒83.
