Назначение

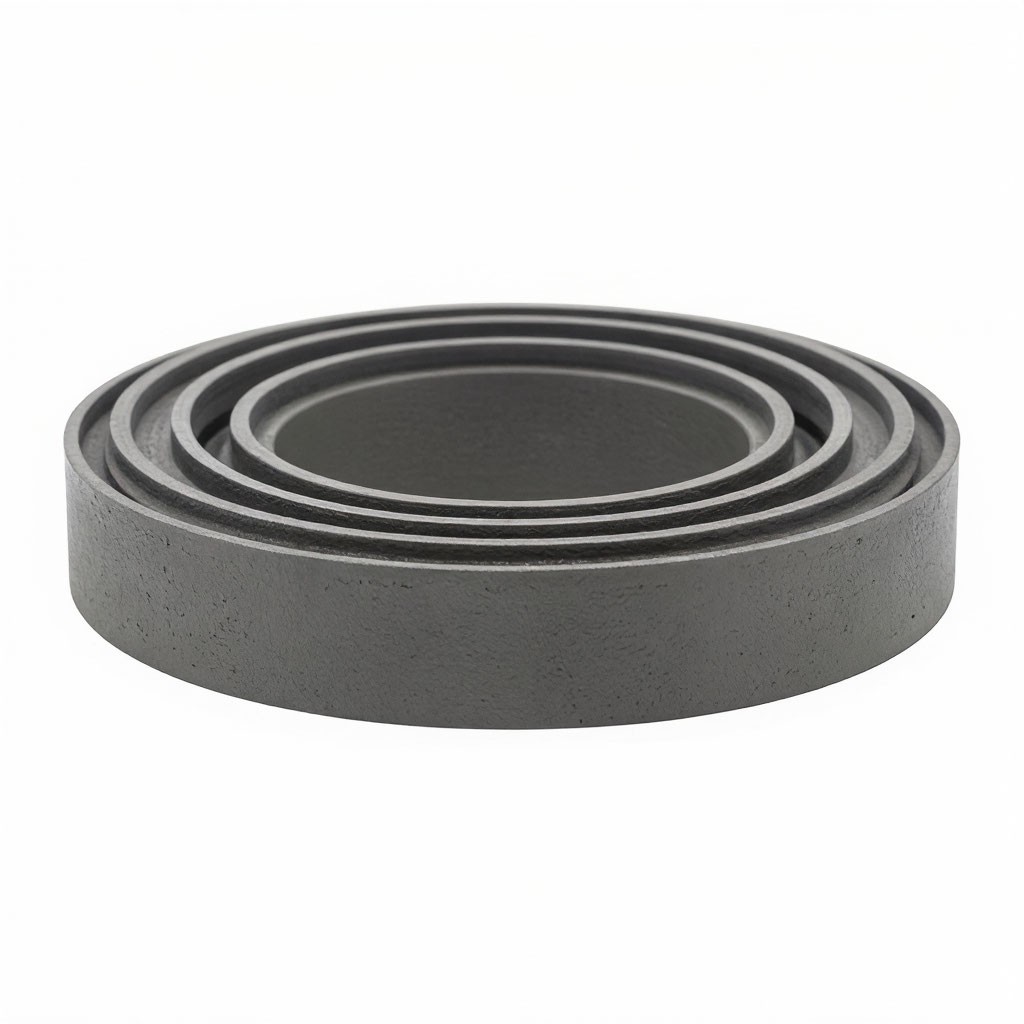

Ответственный стационарный элемент проточной части центробежного насоса СЭ 800-100-11, выполняющий функцию направляющего аппарата и/или межступенчатой перегородки. Предназначена для преобразования кинетической энергии потока от рабочего колеса в статическое давление, направления жидкости к следующему каскаду или в напорный патрубок, обеспечения соосности роторной группы и герметизации межступенчатых полостей.

Принцип работы
Диафрагма фиксируется в корпусе насоса между рабочими колёсами или после последней ступени. Профильные каналы и направляющие лопатки принимают высокоскоростной поток, плавно изменяют его направление и скорость, снижая гидравлические потери, турбулентность и кавитационные явления. Конструкция из серого чугуна СЧ20 обеспечивает высокую жёсткость, вибропоглощающие свойства и устойчивость к эрозионному износу. Точное литьё, механическая обработка посадочных поверхностей и контроль уплотнительных пазов гарантируют минимальные перетечки, стабильную гидравлическую характеристику и длительный ресурс узла.

Технические характеристики

Параметр	Значение
Номер чертежа	819.04.110.06
Материал исполнения	Серый чугун СЧ20
Масса	35,00 кг
Рабочая температура	от –40 °C до +80 °C
Твердость	HB 90–110
Шероховатость проточных поверхностей	Ra ≤ 1,6–3,2 мкм
Тип соединения с корпусом	Штифтовое/направляющее + болтовое крепление с уплотнительными прокладками
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры

Ориентировочные параметры: наружный диаметр 300–450 мм, внутренний проходной диаметр 150–250 мм, общая толщина/высота 60–100 мм. Точные геометрические параметры, профиль направляющих каналов, расположение крепежных отверстий, размеры уплотнительных пазов и допуски на соосность строго определяются чертежом 819.04.110.06. При подборе детали обязательно указывать номер чертежа и позицию установки в секционном или многоступенчатом корпусе.

Конструктивное использование и монтаж

Диафрагма устанавливается в корпус насоса СЭ 800-100-11 в межступенчатом пространстве или после рабочего колеса. Фиксируется направляющими штифтами и крепежными болтами с контролем момента затяжки. Обеспечивает герметичное разделение полостей разного давления и точное центрирование роторной группы.

Требования к монтажу:

Тщательная очистка посадочных поверхностей корпуса и диафрагмы от окалины, старых уплотнений, коррозии и заусенцев;
Проверка соосности центрального отверстия с осью вала и геометрии прилегающих плоскостей;
Установка новых уплотнительных прокладок (паронит, резина или спирально-навитые элементы согласно спецификации);
Равномерная затяжка крепежных болтов крест-накрест с контролем динамометрическим ключом;
Запрещается прилагать ударные нагрузки при посадке во избежание микротрещин в чугуне;
После сборки обязательна проверка свободного вращения ротора и отсутствие механических задеваний;
Контроль радиальных и осевых зазоров согласно паспорту насоса.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии СЭ 800-100-11 на промышленных объектах:

системы водоснабжения и водоотведения повышенной производительности;
тепловые и атомные электростанции (сетевые, циркуляционные и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
коммунальное хозяйство, мелиорация и ирригационные системы;
промышленные насосные станции большой мощности.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 10–15 лет или 25 000–35 000 моточасов
Факторы снижения ресурса: кавитация, абразивные примеси в перекачиваемой среде, гидравлические удары, коррозия, вибрационные нагрузки, нарушение соосности при сборке
Признаки критического износа: снижение напора и производительности насоса, повышенная вибрация и шум в зоне ступени, разгерметизация межступенчатых стыков, появление трещин, раковин или эрозионных выработок на проточных поверхностях
Рекомендация: при капитальном ремонте проводить дефектоскопию диафрагмы, контроль плоскостности прилегающих поверхностей и замену уплотнений; при наличии глубоких эрозионных повреждений или трещин деталь подлежит замене; рекомендуется одновременная замена парных уплотнительных элементов и проверка состояния рабочих колёс
