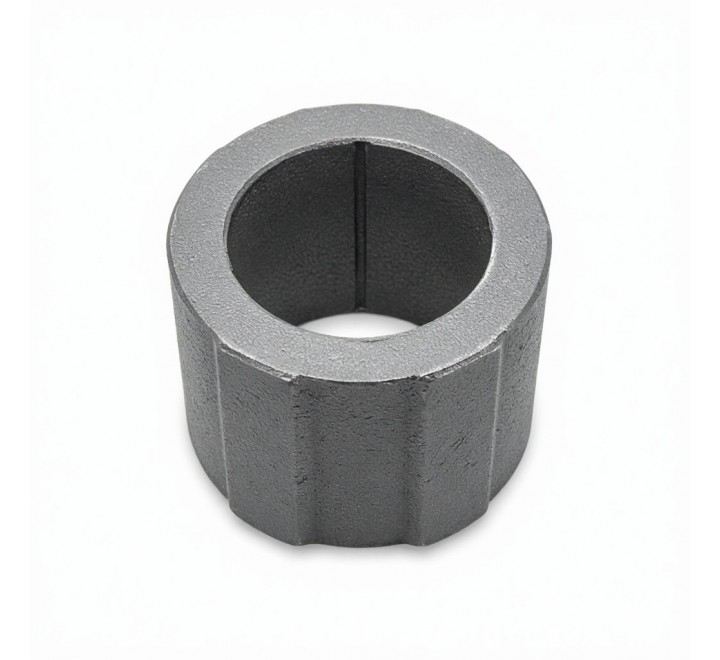

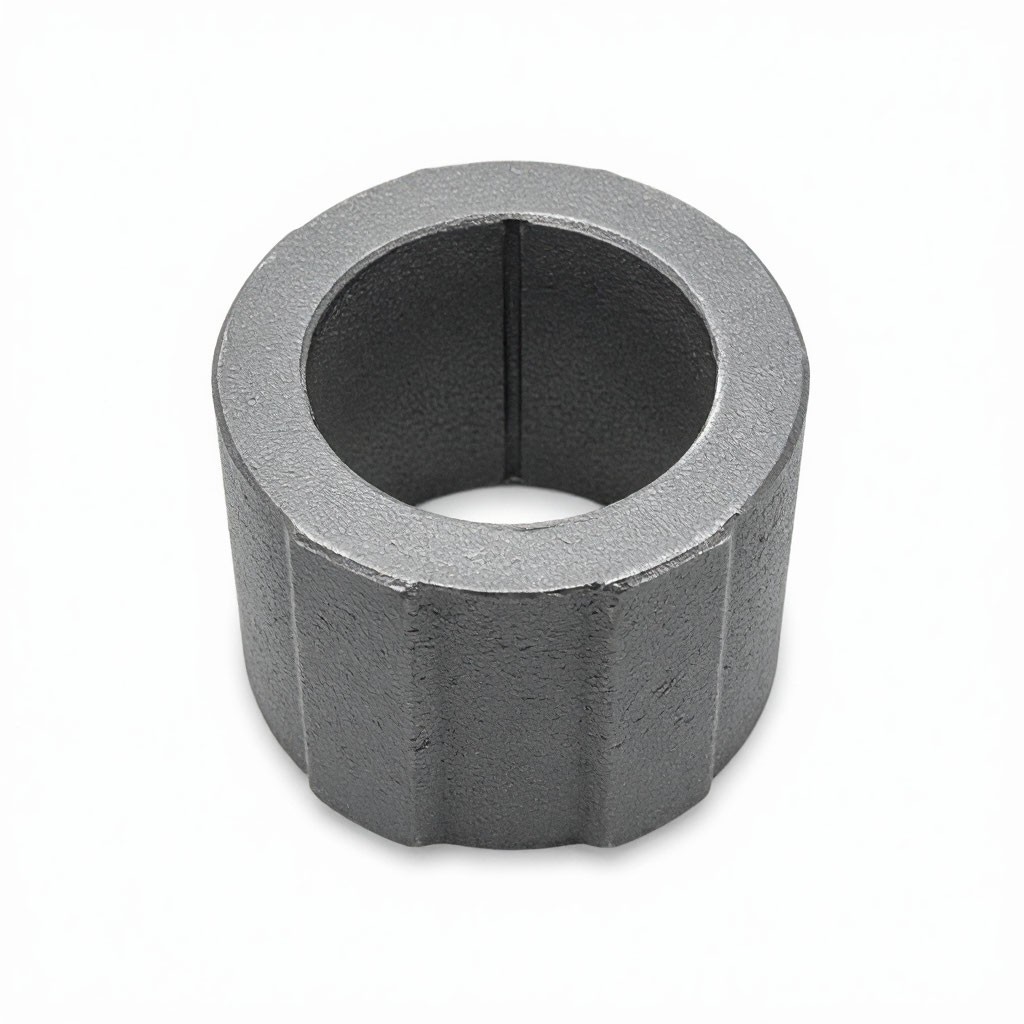

Ответственная деталь сальникового узла центробежного насоса Д 2500-62, обеспечивающая герметичность вывода вала и защиту штока от механического износа. Предотвращает утечки перекачиваемой среды, биение вала и неравномерный износ сальниковой набивки или торцевого уплотнения.

Принцип работы

В процессе эксплуатации деталь воспринимает осевые и радиальные нагрузки, возникающие при вращении вала и давлении в полости сальника. За счёт прецизионной обработки внутренних поверхностей и расчётного зазора формируется стабильный уплотнительный контур, исключающий прямой контакт с подвижными элементами, снижающий трение и обеспечивающий отвод тепла от зоны уплотнения.

Параметр	Значение
Номер чертежа	Н06.009.20.08
Материал	Серый чугун СЧ15
Масса	5,00 кг
Рабочая температура	от –10 °C до +80 °C
Допустимое давление	до 1,6 МПа
Шероховатость рабочей поверхности	Ra ≤ 1,6 мкм
Твердость	HB 120–180
Посадочный допуск	H7/f7
Совместимые среды	Вода, технические жидкости, нейтральные растворы

Габаритные размеры (типовые)

Наружный диаметр: 90–110 мм

Внутренний (рабочий) диаметр: 50–65 мм

Длина: 70–95 мм

Конструктивное использование и монтаж

Деталь устанавливается в корпусе сальниковой камеры насоса и фиксируется стопорным кольцом, резьбовой втулкой или прессовой посадкой (в зависимости от исполнения корпуса). Работает в едином узле с валом, сальниковой набивкой/торцевым уплотнением и нажимной втулкой. Требования к монтажу: обязательная проверка соосности с валом, очистка посадочного места от загрязнений и окалины, использование рекомендованных смазочных материалов, контроль момента затяжки крепёжных элементов.

Область применения

Предназначена для эксплуатации в составе центробежных насосов серии Д 2500-62 на промышленных объектах:

системы водоснабжения и водоотведения;
теплоэнергетика и котельные установки;
ирригационные и мелиоративные комплексы;
промышленные циклы оборотного водоснабжения. Рекомендуется для работы с нейтральными жидкостями при температуре до 80 °C и соблюдении режима фильтрации и смазки.

Срок эксплуатации и диагностика

Нормативный ресурс: 3–5 лет или 10 000–16 000 моточасов Факторы снижения ресурса: сухой ход, абразивные примеси в среде, превышение рабочего давления/температуры, нарушение соосности при сборке, использование некондиционной смазки Признаки критического износа: увеличение зазора, повышенная вибрация, подтекание среды через сальник, локальный перегрев узла, характерный шум при работе Рекомендация: при замене буксы обязательна совместная диагностика состояния вала, сальникового узла и уплотнительных элементов.
