Назначение

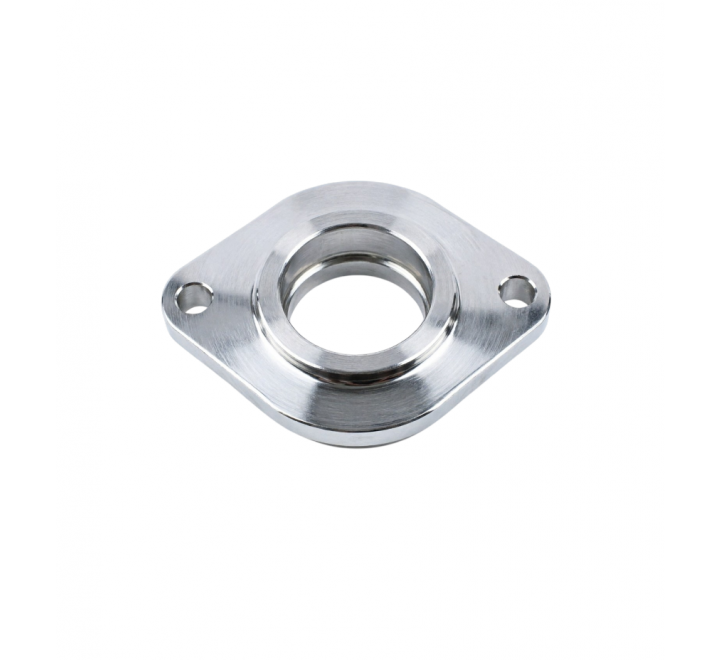

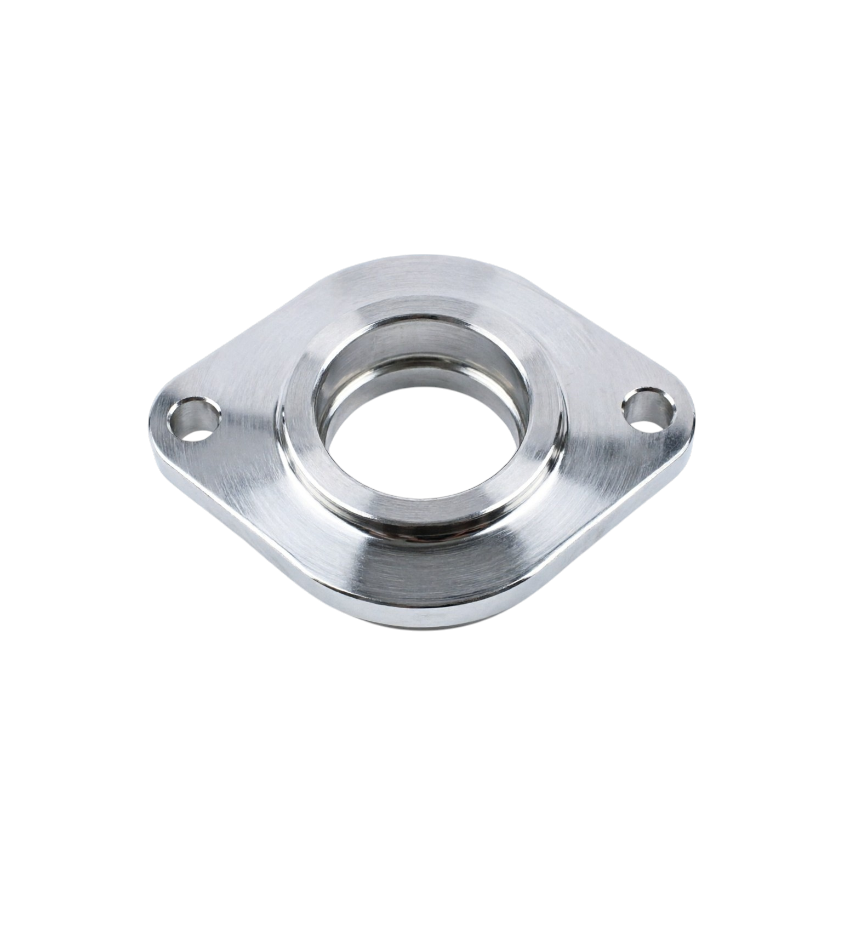

Ответственная деталь сальникового узла центробежного насоса ЦН 1000-180-3, обеспечивающая герметичность вывода вала и защиту от механического износа. Предотвращает утечки перекачиваемой среды, биение вала и неравномерный износ сальниковой набивки или торцевого уплотнения, повышая надёжность и ремонтопригодность агрегата.

Принцип работы
В процессе эксплуатации деталь воспринимает осевые и радиальные нагрузки, возникающие при вращении вала и давлении в полости сальника. За счёт прецизионной обработки внутренних поверхностей и расчётного зазора формируется стабильный уплотнительный контур, исключающий прямой контакт с подвижными элементами, снижающий трение и обеспечивающий отвод тепла от зоны уплотнения.

Параметр	Значение
Номер чертежа	Н06.34.10.01
Материал	Серый чугун СЧ20 (типично)
Масса	~8–12 кг (ориентировочно)
Рабочая температура	от –10 °C до +80 °C
Допустимое давление	до 1,8 МПа
Шероховатость рабочей поверхности	Ra ≤ 1,6 мкм
Твердость	HB 120–180
Посадочный допуск	H7/f7
Совместимые среды	Вода, технические жидкости, нейтральные растворы

Габаритные размеры (типовые)
Длина: 250–290 мм
Ширина: 160–190 мм
Высота: 70–85 мм
Внутренний диаметр (под вал): 60–80 мм
Наружный диаметр посадочного места: 100–125 мм

Конструктивное использование и монтаж
Деталь устанавливается в корпусе сальниковой камеры насоса и фиксируется стопорным кольцом, резьбовой втулкой или прессовой посадкой (в зависимости от исполнения корпуса). Работает в едином узле с валом, сальниковой набивкой/торцевым уплотнением и нажимной втулкой.
Требования к монтажу: обязательная проверка соосности с валом, очистка посадочного места от загрязнений и окалины, использование рекомендованных смазочных материалов, контроль момента затяжки крепёжных элементов, обеспечение равномерного распределения усилия на сальниковую набивку.

Область применения
Предназначена для эксплуатации в составе центробежных насосов серии ЦН 1000-180-3 на промышленных объектах:

системы магистрального и технологического водоснабжения;
теплоэнергетика и котельные установки;
ирригационные и мелиоративные комплексы;
промышленные циклы оборотного водоснабжения.
Рекомендуется для работы с нейтральными жидкостями при температуре до 80 °C и соблюдении режима фильтрации и смазки.

Срок эксплуатации и диагностика
Нормативный ресурс: 3–5 лет или 10 000–16 000 моточасов
Факторы снижения ресурса: сухой ход, абразивные примеси в среде, превышение рабочего давления/температуры, нарушение соосности при сборке, использование некондиционной смазки, неравномерная затяжка сальниковой набивки
Признаки критического износа: увеличение зазора, повышенная вибрация, подтекание среды через сальник, локальный перегрев узла, характерный шум при работе, ускоренный износ вала в зоне контакта
Рекомендация: при замене буксы обязательна совместная диагностика состояния вала, сальникового узла и уплотнительных элементов, контроль шероховатости и геометрии посадочного места, при необходимости — восстановление или замена сопрягаемых деталей.

Примечание: Чертеж Н06.34.10.01 относится к модернизированной серии насосов ЦН 1000-180-3. Точные массогабаритные характеристики и технические параметры детали рекомендуется уточнять по заводской конструкторской документации или у производителя насосного оборудования, так как возможны модификации, зависящие от периода выпуска и конкретной комплектации насоса. При замене необходимо проверять взаимозаменяемость с буксами более ранних исполнений (серии Д-).
