Назначение

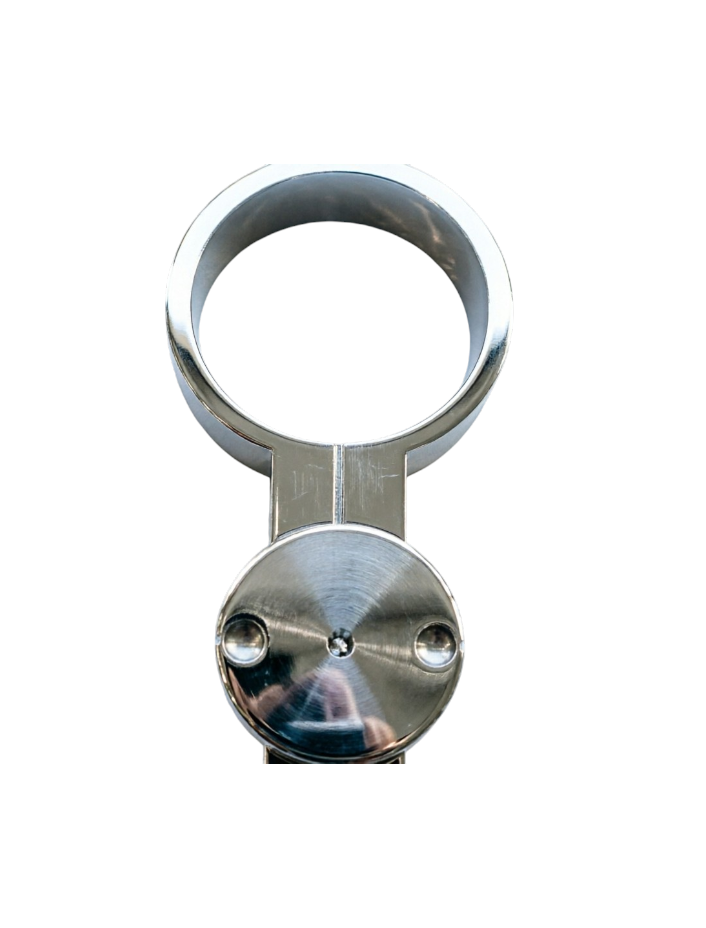

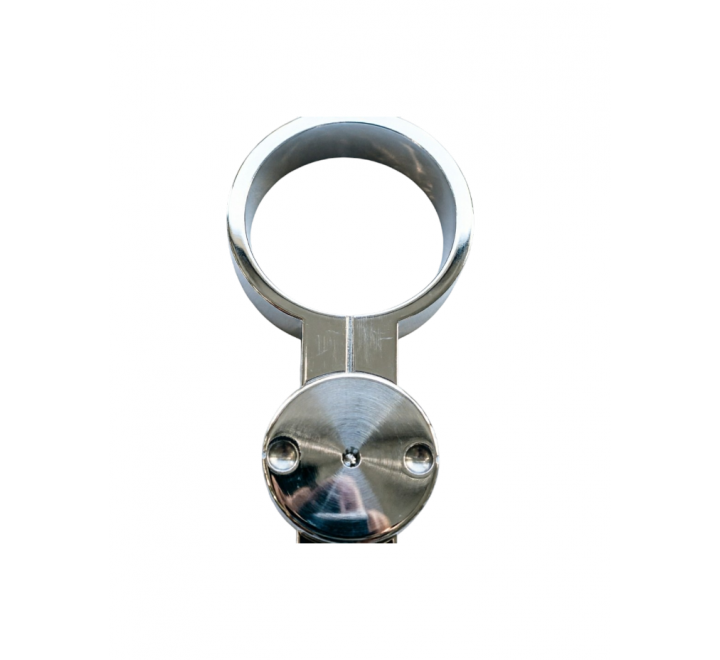

Ответственный рабочий элемент плунжерного насоса АВЗ-20Д, обеспечивающий создание рабочего давления и перемещение рабочей среды в гидравлической части насоса. Предназначен для преобразования возвратно-поступательного движения привода в гидравлическую энергию, обеспечения стабильной производительности и герметичности рабочего контура.

Принцип работы

Плунжер совершает возвратно-поступательное движение в направляющих и рабочей втулке насоса. При прямом ходе создаётся избыточное давление, открывающее нагнетательный клапан и выталкивающее рабочую среду в напорную линию. При обратном ходе давление в рабочей камере снижается, открывается всасывающий клапан, и происходит заполнение камеры новой порцией жидкости. Прецизионная обработка рабочей поверхности и оптимальный зазор в направляющих обеспечивают минимальные перетечки и высокую объёмную эффективность.

Технические характеристики

Параметр	Значение
Номер чертежа	352.23.01.03
Материал исполнения	Серый чугун СЧ20
Масса	4,10 кг
Рабочая температура	от –30 °C до +120 °C
Условное давление	до 2,5 МПа
Шероховатость рабочей поверхности	Ra ≤ 0,8 мкм
Твердость	HB 90–110
Совместимые среды	Вода, технические масла, нефтепродукты, умеренно агрессивные жидкости

Габаритные размеры (типовые)

Диаметр рабочей части: 40–50 мм
Общая длина: 280–350 мм
Длина рабочей зоны: 180–240 мм

Точные геометрические параметры определяются чертежом 352.23.01.03 и могут незначительно отличаться в зависимости от ревизии насоса. При заказе рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемой детали.

Конструктивное использование и монтаж

Большой плунжер устанавливается в гидравлической части насоса АВЗ-20Д, проходит через большую и малую направляющие и соединяется с кривошипно-шатунным механизмом через шток или крепежную головку. Работает в паре с сальниковым уплотнением, обеспечивающим герметичность выхода плунжера из корпуса.

Требования к монтажу: обязательная проверка соосности направляющих, очистка рабочей поверхности от консервационной смазки и загрязнений, аккуратная установка сальникового узла без перекосов, нанесение рекомендованной смазки на рабочую зону перед пуском.

Область применения

Плунжер предназначен для эксплуатации в составе плунжерных насосов серии АВЗ-20Д на промышленных объектах:

химическая и нефтехимическая промышленность;
нефтепереработка и добыча;
системы водоподготовки и дозирования реагентов;
пищевое и фармацевтическое производство (при подтверждении совместимости материала с перекачиваемой средой).

Срок эксплуатации и диагностика

Нормативный ресурс: 2–4 года или 8 000–12 000 моточасов
Факторы снижения ресурса: абразивные примеси в рабочей среде, сухой ход, превышение рабочего давления или температуры, нарушение соосности направляющих, износ сальникового уплотнения
Признаки критического износа: падение производительности насоса, нестабильное давление, повышенная вибрация, подтекание рабочей среды через сальник, визуальные дефекты на рабочей поверхности
Рекомендация: при замене плунжера целесообразно проводить комплексную диагностику направляющих, сальникового узла и клапанной коробки
