Описание

Подробности

Назначение

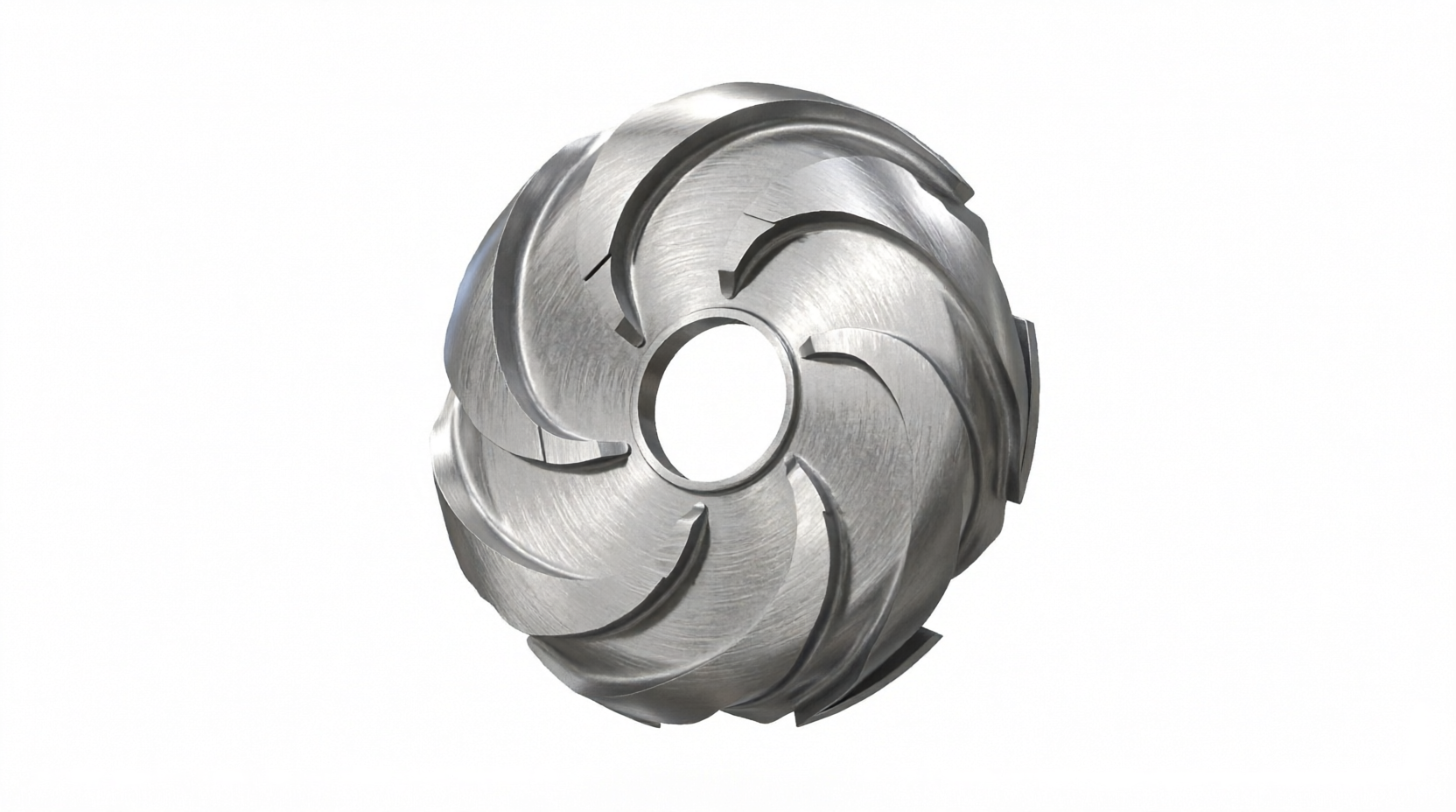

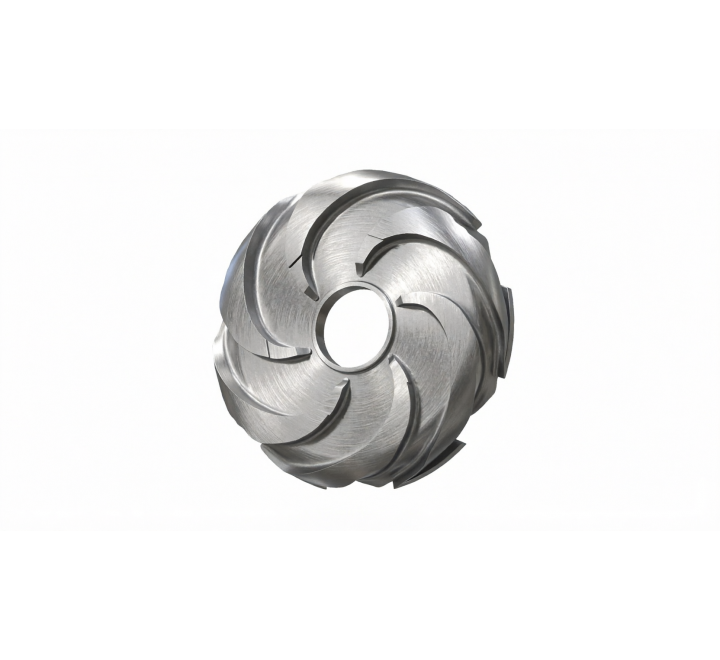

Ответственная деталь проточной части многоступенчатого центробежного насоса ПЭ 65-53, обеспечивающая преобразование кинетической энергии потока, выходящего из рабочего колеса, в давление, а также направление потока на вход следующей ступени или в спиральный отвод. Предотвращает потери энергии на вихреобразование, снижает гидравлические потери и повышает общий КПД насосного агрегата.

Принцип работы
В процессе эксплуатации деталь устанавливается за рабочим колесом и воспринимает высокоскоростной поток жидкости. Лопатки направляющего аппарата, имеющие специальный профиль, плавно расширяют каналы, замедляют поток и преобразуют динамическое давление в статическое. Расчётная геометрия лопаток обеспечивает минимизацию ударных потерь на входе, равномерное распределение потока по сечению и стабильную работу насоса без кавитационных явлений.

Параметр	Значение
Номер чертежа	Б-19885-02
Материал	Серый чугун СЧ-20
Масса	5,70 кг
Рабочая температура	от –10 °C до +100 °C
Допустимое давление	до 6,5 МПа (для насоса ПЭ 65-53)
Шероховатость рабочих поверхностей	Ra ≤ 1,6 мкм
Твердость	HB 120–180
Количество лопаток	6–8 шт. (типично)
Посадочный допуск	H7/js6
Совместимые среды	Вода, нейтральные и слабощелочные технические жидкости без абразивных включений

Габаритные размеры

Наружный диаметр: 314 мм
Высота (толщина): 41 мм
Внутренний диаметр посадочного отверстия: ~80–120 мм (ориентировочно, зависит от исполнения вала)
Угол установки лопаток: оптимизирован под гидравлическую характеристику насоса ПЭ 65-53

Конструктивные особенности

Лопаточный аппарат: профиль лопаток рассчитан для плавного расширения потока и минимизации гидравлических потерь;
Материал: серый чугун СЧ-20 обеспечивает достаточную прочность, износостойкость и коррозионную стойкость при перекачивании воды;
Прецизионная обработка: рабочие поверхности лопаток и посадочные плоскости подвергаются механической обработке для обеспечения герметичности стыков и точности установки;
Компактное исполнение: малая высота (41 мм) позволяет использовать аппарат в многоступенчатых насосах с ограниченной осевой длиной секций.

Конструктивное использование и монтаж
Деталь устанавливается в корпусе насоса за рабочим колесом и фиксируется стопорными элементами, штифтами или за счёт затяжки стяжных шпилек секционного корпуса. Работает в едином узле с рабочим колесом, корпусом, валом и уплотнительными элементами.
Требования к монтажу:

обязательная очистка посадочных поверхностей от загрязнений, окалины и консервационных смазок;
контроль плоскостности и параллельности сопрягаемых плоскостей (допуск ≤ 0,05 мм);
обеспечение соосности с валом и рабочим колесом;
равномерная затяжка крепёжных элементов с контролем момента;
проверка свободного вращения ротора после сборки.

Область применения
Предназначен для эксплуатации в составе многоступенчатых секционных насосов серии ПЭ 65-53 на промышленных объектах:

питательные насосы тепловых электростанций и котельных;
системы высокого давления в нефтеперерабатывающей и химической промышленности;
промышленные установки с потребностью в перекачке воды под напором до 500–600 м;
системы оборотного водоснабжения с повышенными требованиями к надёжности.
Рекомендуется для работы с нейтральными жидкостями при температуре до 100 °C и соблюдении режима фильтрации перекачиваемой среды.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 20 000–30 000 моточасов;
Факторы снижения ресурса: абразивные примеси в среде, кавитация, превышение рабочего давления/температуры, нарушение соосности при сборке, коррозионно-активные компоненты;
Признаки критического износа: эрозия лопаток, трещины или сколы на рабочих поверхностях, снижение напорно-расходных характеристик насоса, повышенная вибрация, характерный шум при работе;
Рекомендация: при замене направляющего аппарата обязательна совместная диагностика состояния рабочего колеса, корпуса, вала и уплотнительных элементов, а также контроль геометрии посадочных мест и профиля лопаток.

Примечание: Чертеж Б-19885-02 относится к серии деталей насосов ПЭ 65-53 — многоступенчатых питательных насосов высокого давления. Точные геометрические параметры, допуски на изготовление лопаток и требования к балансировке ротора рекомендуется уточнять по заводской конструкторской документации или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата и конкретную модификацию проточной части.

Характеристики

Номер чертежа	Б-19885-02
Материал исполнения	Серый чугун СЧ-20
Вес,(кг)	5,7
Габаритные размеры,(мм)	Д314 H=41
