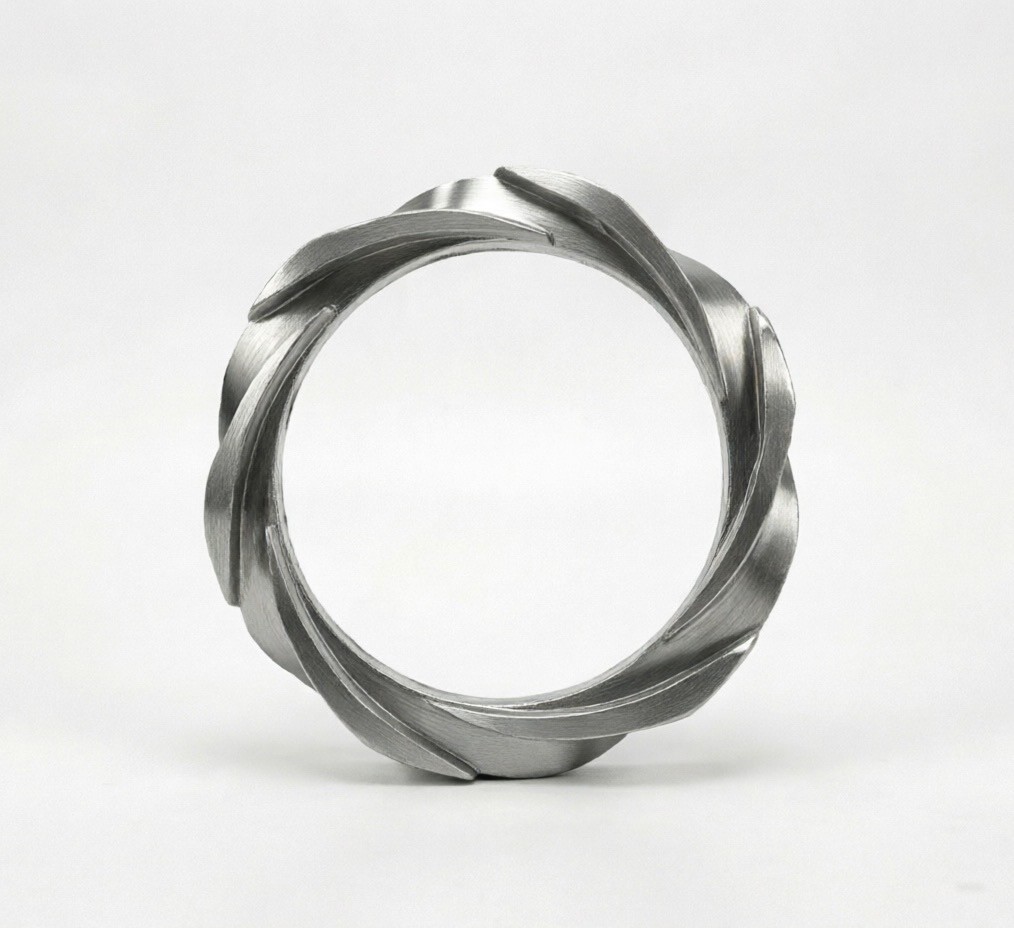

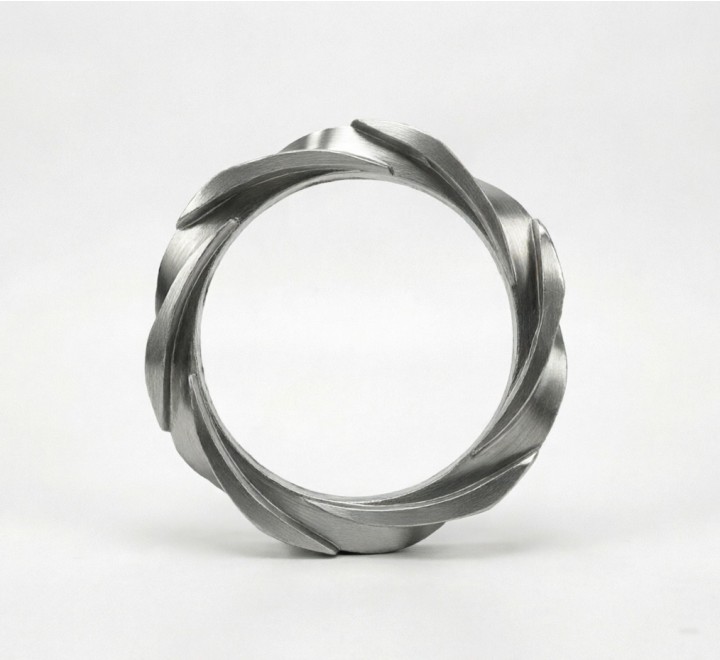

Аппарат направляющий насоса ПЭ 150-53

Назначение

Ответственный стационарный гидравлический элемент многоступенчатого центробежного питательного насоса ПЭ 150-53. Предназначен для преобразования кинетической энергии потока, выходящего из рабочего колеса, в статическое давление, направления жидкости на следующую ступень или в напорный патрубок, минимизации гидравлических потерь и обеспечения стабильной работы агрегата при расходе до 150 м³/ч, напоре ~530 м (5,3 МПа) и температуре питательной воды до +160 °C. Изготовление из литой коррозионно-стойкой стали 20Х13Л гарантирует высокую эрозионную и коррозионную стойкость в условиях длительной эксплуатации на объектах энергетики.

Принцип работы

Аппарат направляющий устанавливается в расточку корпуса насоса непосредственно за рабочим колесом. Поток жидкости с высокой кинетической энергией поступает в профилированные межлопаточные каналы направляющего аппарата. Плавное расширение сечения каналов и оптимальный угол установки лопаток обеспечивают эффективную диффузию: скорость потока снижается, а статическое давление возрастает. Прецизионное литьё, механическая обработка проточной поверхности и строгое соблюдение гидравлических зазоров минимизируют вихреобразование, снижают потери на трение и повышают общий КПД ступени насоса.

Технические характеристики

Параметр	Значение
Номер чертежа	Н17.004.100.16
Материал исполнения	20Х13Л (сталь коррозионно-стойкая литая, мартенситного класса)
Масса	5,90 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальное давление	до 5,3–6,3 МПа
Твердость	HB 180–220 (поставка) / до HRC 35–45 после термообработки
Шероховатость рабочих поверхностей	Ra ≤ 1,6 мкм (проточная часть), Ra ≤ 0,8 мкм (посадочные зоны)
Тип соединения с корпусом	Посадка с натягом / фиксация стопорными штифтами или винтами
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры (типовые)

Ориентировочные параметры (с учётом массы 5,90 кг и типоразмера насоса ПЭ 150-53):

Наружный диаметр: 150–200 мм
Внутренний диаметр: 70–100 мм
Осевая длина (толщина): 40–65 мм
Количество лопаток: 7–9 шт. (оптимизировано под расчётный режим ступени)
Угол установки лопаток: адаптирован под диффузию потока при Q=150 м³/ч

Точные геометрические параметры, профиль лопаток, допуски на посадочные поверхности и конфигурация крепёжных элементов строго определяются чертежом Н17.004.100.16. При подборе обязательно указывать номер чертежа и позицию установки в многоступенчатой секции.

Конструктивное использование и монтаж

Аппарат направляющий устанавливается в расточку корпуса насоса ПЭ 150-53 между рабочими колёсами или на выходе последней ступени. Фиксируется посадкой с натягом, стопорными штифтами или винтами в зависимости от конструктивного исполнения.

Требования к монтажу:

Обязательная очистка посадочных мест корпуса от загрязнений, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (Ra ≤ 1,6 мкм); отсутствие эллипсности и конусности;
Для установки с натягом: нагрев детали до 80–120 °С или охлаждение посадочного места для обеспечения равномерной посадки без ударных нагрузок;
Запрещается наносить удары по рабочим поверхностям лопаток во избежание сколов, деформаций и нарушения гидравлического профиля;
Контроль соосности аппарата направляющего с осью вала и рабочим колесом (допустимое отклонение ≤ 0,05 мм);
После установки проверить свободное вращение ротора и отсутствие задеваний лопаток;
Перед сборкой нанести тонкий слой совместимой высокотемпературной смазки на уплотнительные и посадочные поверхности.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 150-53 на промышленных объектах энергетики:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов;
атомные электростанции (АЭС) — во вспомогательных контурах питания;
котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 5,3 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: кавитация, абразивные примеси в питательной воде, коррозионное воздействие при нарушении водно-химического режима (ВХР), гидравлические удары, нарушение соосности при монтаже, работа в нештатных режимах (частые пуски/остановы, работа на малых расходах)
Признаки критического износа: снижение напора и производительности насоса, повышенная вибрация, увеличение потребляемой мощности, характерный шум в зоне ступени, видимые дефекты лопаток (эрозия, сколы, трещины, питтинг), нарушение герметичности межступенчатых уплотнений
Рекомендация: при замене аппарата направляющего проводить диагностику состояния рабочего колеса, корпуса, уплотнительных колец и валов; рекомендуется заменять пару «рабочее колесо — направляющий аппарат» комплектом для обеспечения оптимальных гидравлических зазоров; при работе с питательной водой обязателен контроль ВХР для предотвращения коррозии
