Аппарат направляющий насоса ПЭ 100-53

Назначение

Ответственный стационарный элемент проточной части многоступенчатого центробежного насоса ПЭ 100-53 (питательный насос для энергоблоков). Предназначен для преобразования кинетической энергии потока, поступающего от рабочего колеса, в статическое давление, направления потока жидкости на следующую ступень или в напорный патрубок, минимизации гидравлических потерь и обеспечения стабильной работы насоса при высоких параметрах среды (давление до 53 кгс/см², температура до +160 °C).

Принцип работы

Аппарат направляющий устанавливается в корпусе насоса непосредственно за рабочим колесом. Поток жидкости, обладающий высокой кинетической энергией после выхода из колеса, поступает в межлопаточные каналы направляющего аппарата. Плавное расширение каналов и оптимальный угол установки лопаток обеспечивают эффективную диффузию потока: скорость снижается, а статическое давление возрастает. Прецизионное литьё из серого чугуна СЧ20, механическая обработка посадочных поверхностей и строгое соблюдение гидравлических зазоров минимизируют вихреобразование, снижают гидравлические потери и повышают общий КПД ступени насоса.

Технические характеристики

Параметр	Значение
Номер чертежа	806.003.100.07-02
Материал исполнения	Серый чугун СЧ20 (ГОСТ 1412-85)
Масса	5,40 кг
Рабочая температура	от –40 °C до +160 °C (для питательных насосов)
Номинальное давление	до 5,3 МПа (53 кгс/см²)
Твердость	HB 90–110
Предел прочности при растяжении	≥ 200 МПа
Шероховатость рабочих поверхностей	Ra ≤ 1,6 мкм (проточная часть), Ra ≤ 0,8 мкм (посадочные зоны)
Тип соединения с корпусом	Посадка с натягом / фиксация штифтами или винтами
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры

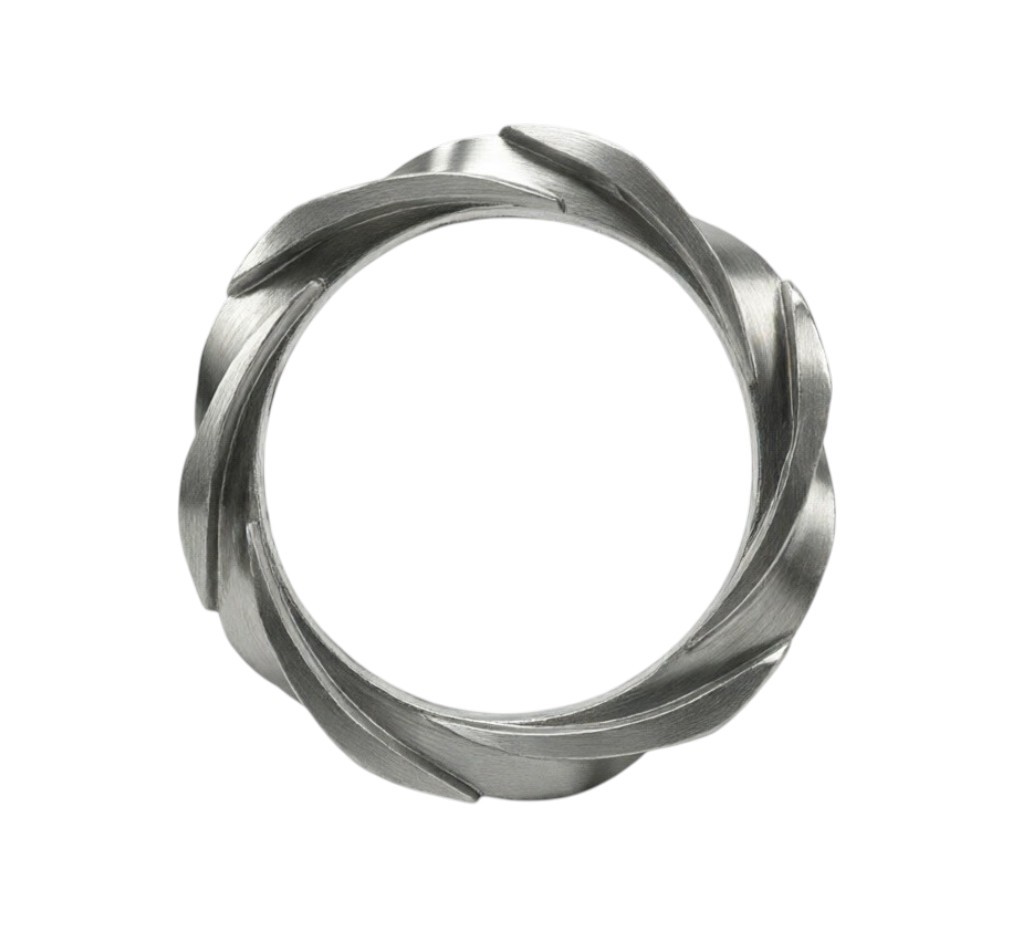

Аппарат направляющий выполнен в виде компактного дискового элемента с системой профилированных лопаток. Ориентировочные параметры (с учётом массы 5,40 кг и типоразмера насоса ПЭ 100-53):

Наружный диаметр: 140–190 мм
Внутренний диаметр: 60–90 мм
Осевая длина (толщина): 35–60 мм
Количество лопаток: 7–9 шт. (зависит от гидравлической ревизии)
Угол установки лопаток: оптимизирован под расчётный режим работы ступени

Точные геометрические параметры, профиль лопаток, допуски на посадочные поверхности и конфигурация крепёжных элементов строго определяются чертежом 806.003.100.07-02. Индекс -02 обозначает заводскую ревизию с корректировкой гидравлического профиля или адаптацией под модифицированную версию насоса.

Конструктивное использование и монтаж

Аппарат направляющий устанавливается в расточку корпуса насоса ПЭ 100-53 между рабочими колёсами многоступенчатой секции или на выходе последней ступени. Фиксируется посадкой с натягом, стопорными штифтами или винтами в зависимости от конструктивного исполнения.

Требования к монтажу:

Обязательная очистка посадочных мест корпуса от загрязнений, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (Ra ≤ 1,6 мкм);
Для установки с натягом: нагрев детали до 80–120 °С или охлаждение посадочного места для обеспечения равномерной посадки без ударных нагрузок;
Запрещается наносить удары по рабочим поверхностям лопаток во избежание сколов и деформаций чугуна;
Контроль соосности аппарата направляющего с осью вала и рабочим колесом (допустимое отклонение ≤ 0,05 мм);
После установки проверить свободное вращение ротора и отсутствие задеваний лопаток;
Перед сборкой нанести тонкий слой совместимой смазки на уплотнительные поверхности.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 100-53 на промышленных объектах энергетики:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов;
атомные электростанции (АЭС) — во вспомогательных контурах питания;
котельные промышленного и коммунального назначения;
системы подпитки и рециркуляции теплоносителя;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды.

Рекомендуется для работы с питательной водой, конденсатом и техническими жидкостями при температуре до +160 °C и давлении до 5,3 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: кавитация, абразивные примеси в питательной воде, коррозионное воздействие при нарушении водно-химического режима, гидравлические удары, нарушение соосности при монтаже, работа в нештатных режимах (частые пуски/остановы)
Признаки критического износа: снижение напора и производительности насоса, повышенная вибрация, увеличение потребляемой мощности, характерный шум в зоне ступени, видимые дефекты лопаток (эрозия, сколы, трещины), нарушение герметичности межступенчатых уплотнений
Рекомендация: при замене аппарата направляющего проводить диагностику состояния рабочего колеса, корпуса, уплотнительных колец и валов; рекомендуется заменять пару «рабочее колесо — направляющий аппарат» комплектом для обеспечения оптимальных гидравлических зазоров; при работе с питательной водой обязателен контроль водно-химического режима для предотвращения коррозии
