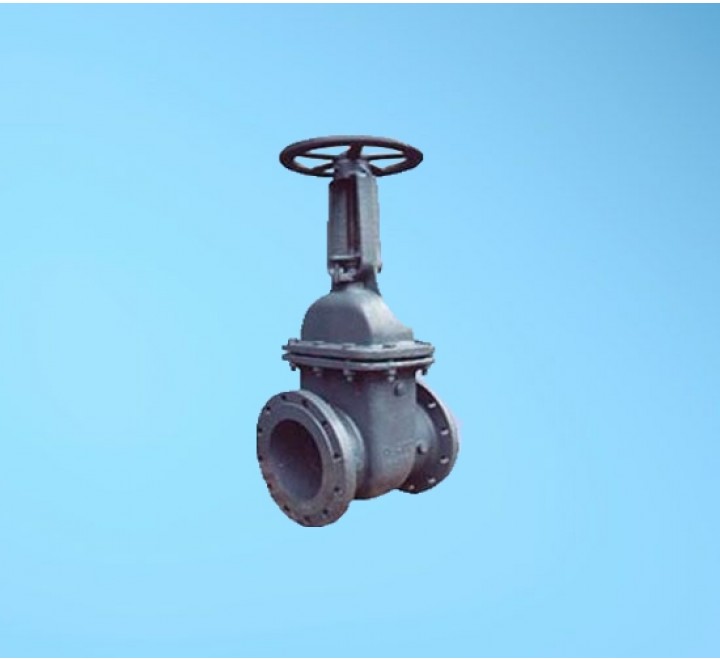

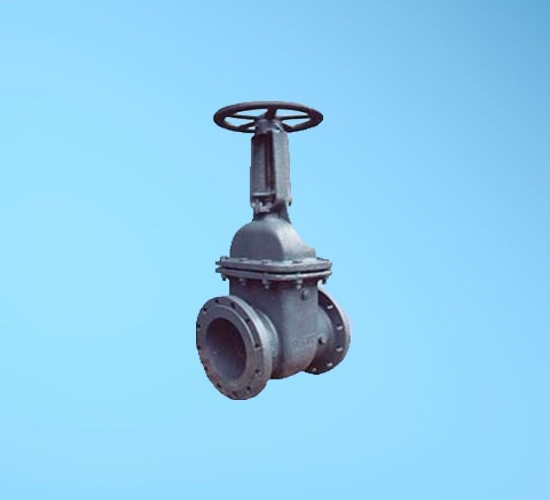

Задвижка 30с65нж ДУ 350

30с65нж - задвижка штампосварная с упругим клином с выдвижным шпинделем Ру25. Задвижка 30с65нж предназначена для установки в качестве запорного устройства на трубопроводах транспортирующих воду, пар, нефть, масло при максимальной рабочей температуре +300°С. Применение задвижки в качестве регулирующего устройства не допускается. Задвижка имеет ручное управление. Присоединение задвижки к трубопроводу – фланцевое. Задвижка 30с65нж изготавливается условными диаметрами Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300 мм.

Условия эксплуатации задвижки 30с65нж Ру25:

• Температура рабочей среды: до +300°С;
• Температура окружающей среды: от -40 до +45°С;
• Рабочая среда: вода, пар, нефть, масло;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  «У1»;
• Направление потока среды: любое;

Технические данные задвижки 30с65нж Ру25:

• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см²): 2,5(25);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое, кроме маховиком вниз;
• Регламентирующий документ: ТУ26-07-1215-79 ;
• Класс герметичности по ГОСТ 9544-93:  «А», «B»,«С», «D»;
• Номера чертежей: НА 11053;
• Таблица-фигура: 30с65нж;

Материалы основных деталей задвижки 30с65нж:

• Материал изделия (корпус, клин, втулка сальника, фланец, крышка): сталь 3сп;
• Материал изделия (шпиндель): сталь 20х13;
• Материал изделия (наплавка на корпусе и клине): НП-13х15АГ13ТЮ;

Показатели надежности задвижки 30с65нж:

• Средний срок службы задвижки 30с65нж: не менее 10 лет;
• Гарантийная наработка, циклов: 600;
• Полный средний ресурс, циклов: 2000;

Основные заводы производители задвижки 30с65нж:

• Место производства задвижки 30с65нж:  Узбекистан;
• Производитель 30с65нж: ОАО «Наманганмаш».

Монтаж задвижки 30с65нж:

• Перед монтажом тщательно очистить проходы задвижки 30с65нж от возможного загрязнения. Уплотнительные поверхности корпуса, клина и присоединительных фланцев тщательно протереть.
• Удаление пластичных смазок производиться протиркой поверхностей чистой ветошью, смоченной растворителями.
• Допускается удалять смазку, струей горячей воды с температурой до 700С с последующей сушкой или паром.
• Подводить стропы для погрузки задвижки необходимо за корпус или за крышку и следить за тем, чтобы не повредить шпиндель, маховик и другие детали.

Правила хранения задвижки 30с65нж:

• Задвижки должны храниться в складских помещениях или под навесом.

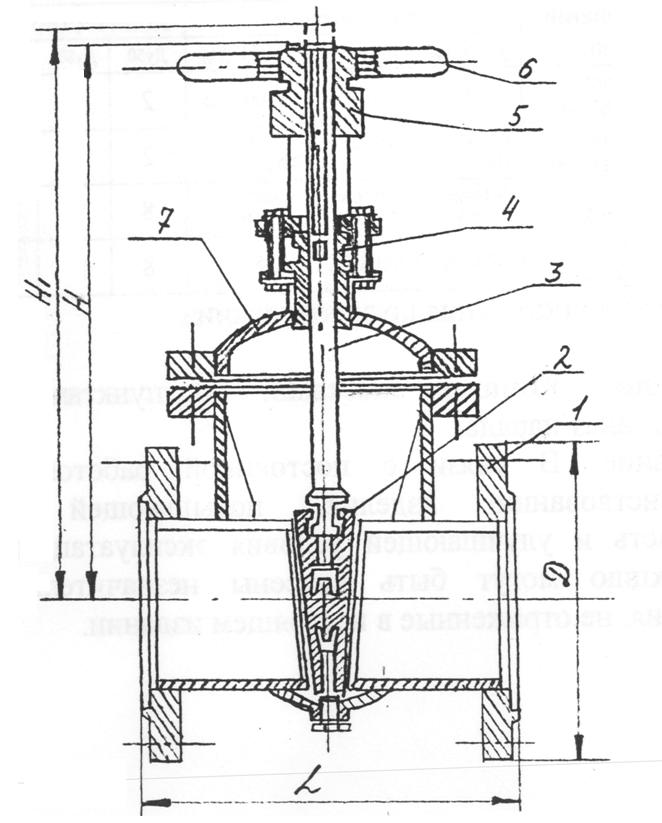

Основные габаритные и присоединительные размеры задвижки 30с65нж:

1.     Корпус
2.     Клин
3.     Шпиндель
4.     Сальниковый узел
5.     Бугельный узел
6.     Маховик
7.     Крышка
