Задвижка 30с564нж ДУ 1200

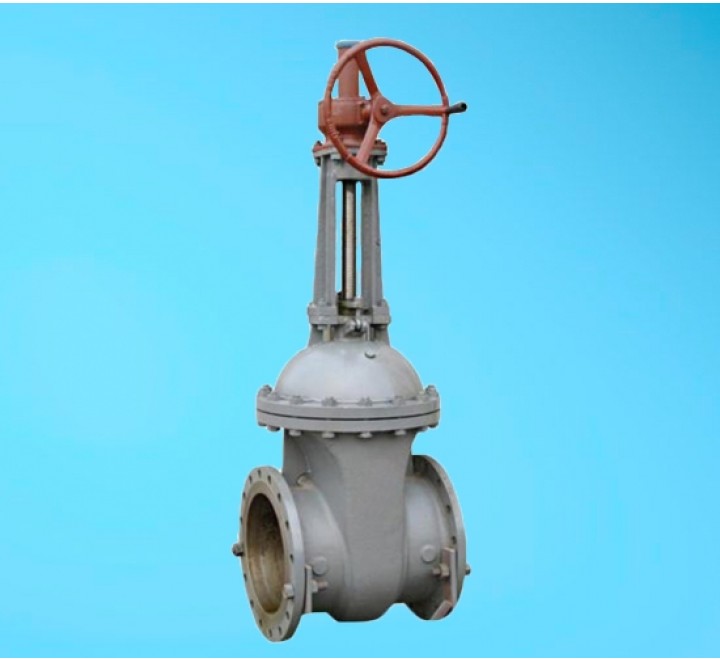

                                                                                                     Задвижка 30с564нж

Задвижка 30с564нж применяется в качестве запорного устройства на трубопроводах транспортирующих воду, воздух, пар, аммиак, природ­ный газ, нефть, нефтепродукты, жидкие и газообразнык уг­леводородные сре­ды при максимальном давлении среды 2,5 МПа (25 кгс/см2) и максимальной рабочей температуры до +450 °С. В задвижках 30с564нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое.  В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Принцип действия задвижки 30с564нж

При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя и клина, тем самым открывая или закрывая проходное сечение.


Основные технические данные и параметры задвижки 30с564нж

• Тип: Задвижка клиновая с выдвижным шпинделем.

  Рабочая среда: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.

  Температура рабочей среды: от минус 40 оС до плюс 450 оС, окружающего воздуха не ниже минус 40 оС.

  Условное рабочее давление: PN 2,5 МПа (25 кгс/см2).

  Присоединение к трубопроводу: присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).

  Материал основных деталей: 25Л.

  Направление подачи рабочей среды: любое.

  Класс герметичности: А, В, С по ГОСТ 9544-2005 (по заказу потребителя). Внимание! Задвижки, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

  Управление: ручное (маховик).

  Установочное положение: любое.

  Климатическое исполнение: в соответствии с ГОСТ 15150-69 категория 1 (для ручных задвижек) и категория 2 (для электроприводных), исполнения "У1".

  Изготовление и поставка: по ТУ-3740-002-99521253-2012.

  Габаритные и присоединительные размеры задвижки 30с564нж




   Материалы основных деталей задвижки 30с564нж

  1) Корпус Сталь 25Л...35Л;
  2) Крышка Сталь 25Л...35Л;
  3) Клин (диски) Сталь 20Х13;
  4) Шпиндель Сталь 20Х13;
  5) Гайка шпинделя Сталь 35;
  6) Гайка Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87;
  7) Шпилька, болт Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87;
  8) Болт откидной Сталь 35;
  9) Уплотнение между корпусом и крышкой (прокладка, кольцо) Паронит ТРГ;
  10) Набивка сальника АГИ, ТРГ;
  11) Маховик Сталь 25Л;
  12) Редуктор Редуктор конический или цилиндрический;
  13) Подшипник Шариковый упорный;
  14) Наплавка на кольце в корпусе Сталь 07Х25Н13;
  15 Наплавка на клине Сталь 13Х25Т.

Порядок установки задвижки 30с564нж

Транспортирование задвижек 30с564нж, подвергнутых консервации, к месту монтажа должно производиться в упаковке предприятии-изготовителя. Разрешается снимать заглушки и производить расконсервацию задвижек только перед монтажом их на трубопровод.

Перед монтажом задвижек на трубопровод проверить: состояние упаковки, укладки задвижек и наличие эксплуатационной документации; наличие заглушек на магистральных патрубках; состояние внутренних полостей задвижек, доступных визуальному осмотру; состояние крепежных соединений; герметичность затвора, прокладочных соединений, сальника.

Удаление консервационных смазок следует производить чистой ветошью, смоченной растворителем (бензин, уайт-спирит и т.п.).

При монтаже для подвески и других работ следует использовать патрубки корпуса.
При монтаже запрещается использовать для подвески маховик.

Перед установкой задвижек трубопровод должен быть очищен от грязи, песка, окалины и т.п. При установке арматуры на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Запрещается устранять перекосы фланцев трубопровода за счет натяга (деформации) фланцев арматуры. Запрещается класть на задвижки отдельные детали, монтажный инструмент и посторонние предметы. Затяжка болтов гайками должна производиться равномерно, без перекосов.

Перед пуском системы, непосредственно после монтажа, все задвижки должны быть открыты и произведена промывка систем трубопровода.

В период пусконаладочных работ допускаются многократные опрессовки задвижек в составе системы, в которой они установлены. Периодичность, продолжительность и количество опрессовок - по условиям испытаний системы, давлением не более 1,25 PN.

При опрессовках запорное устройство изделия должно нахо¬диться в одном из крайних положений. Открывать и закрывать изделие при опрессовках не допускается. Порядок работы.

Во время эксплуатации следует производить периодические осмотры (регламентные работы) в сроки, установленные графиком, в зависимости от режима работы системы (агрегата). При осмотре необходимо проверить: общее состояния задвижек; состояние крепежных соединений; герметичность мест соединений; работоспособность задвижки.

К монтажу, эксплуатации и обслуживанию задвижек допускается персонал, изучивший устройство задвижек, требования руководства по эксплуатации и имеющий навыки работы с задвижками.

Арматура должна иметь четкую маркировку и отличительную окраску в соответствии с ГОСТ 4666. Усилия на маховике и крутящие моменты не должны превышать максимально допустимые величины.

Затягивать шпильки гайками равномерно, без перекосов и перетяжек. Задвижки 30с564нж допускается использовать в составе систем, подвергающихся в период пусконаладочных работ многократным опрессовкам не более 1,25 PN.

Погрузочно-разгрузочные работы должны производиться по ГОСТ 12.3.009. Строповку необходимо производить в соответствии с руководством по эксплуатации. Задвижка 30с564нж  не должна испытывать нагрузок от трубопровода. При необходимости должны быть предусмотрены опоры или компенсаторы. Эксплуатировать арматуру без эксплутационной документации по ГОСТ 2.601. Производить работы по демонтажу и ремонту при наличии давления в полости арматуры. Заменять набивку сальника, производить донабивку, подтяжку сальника при наличии давления в системе. Снимать арматуру с трубопровода при наличии в ней среды. Использовать арматуру в качестве опоры трубопровода, в качестве регулирующей.
