Насос Д320-50

Добавить отзыв

98 700 руб.

Short Description

-
98 700 руб.

Описание

Подробности

Насос двустороннего входа Д320-50

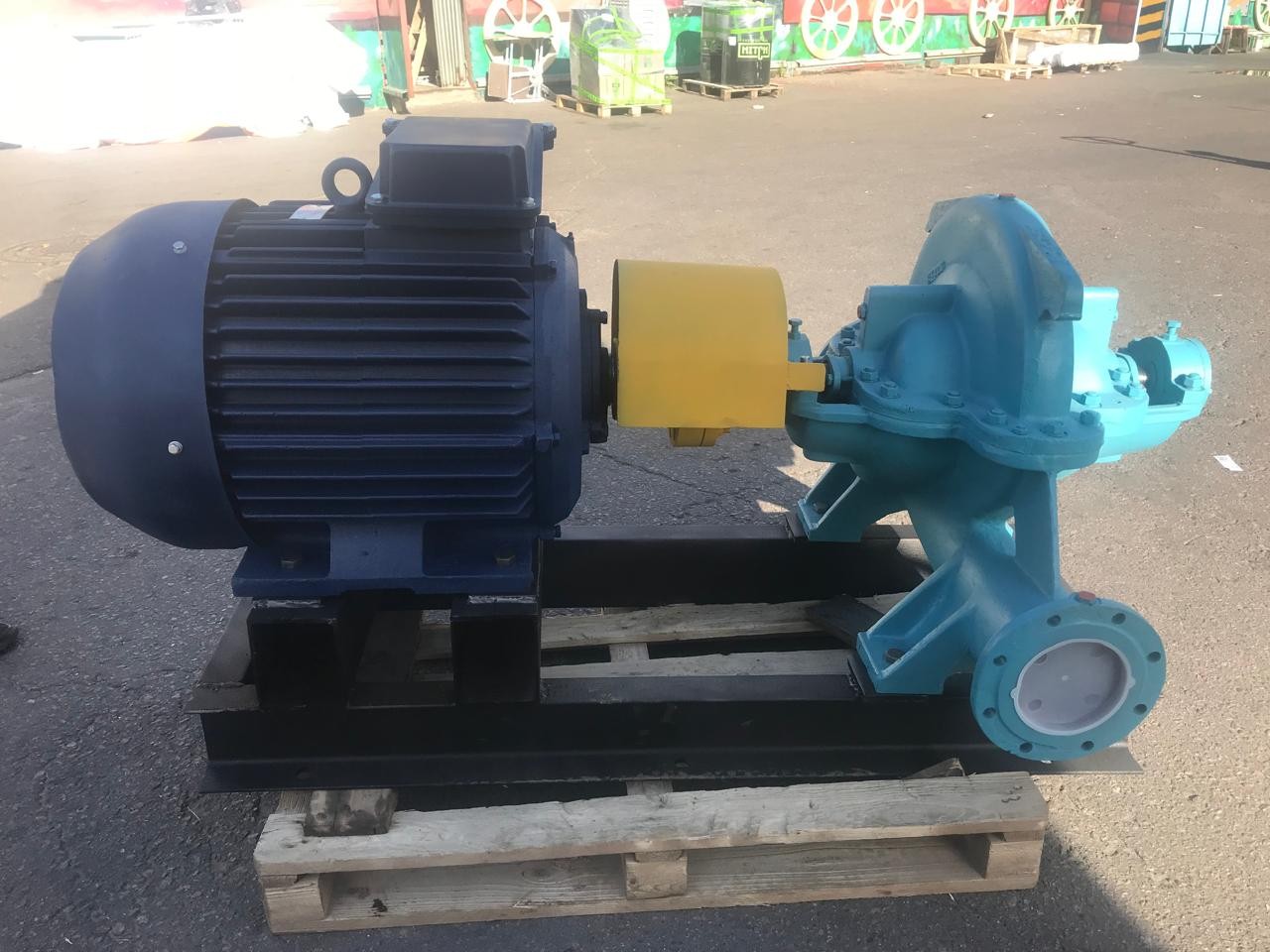

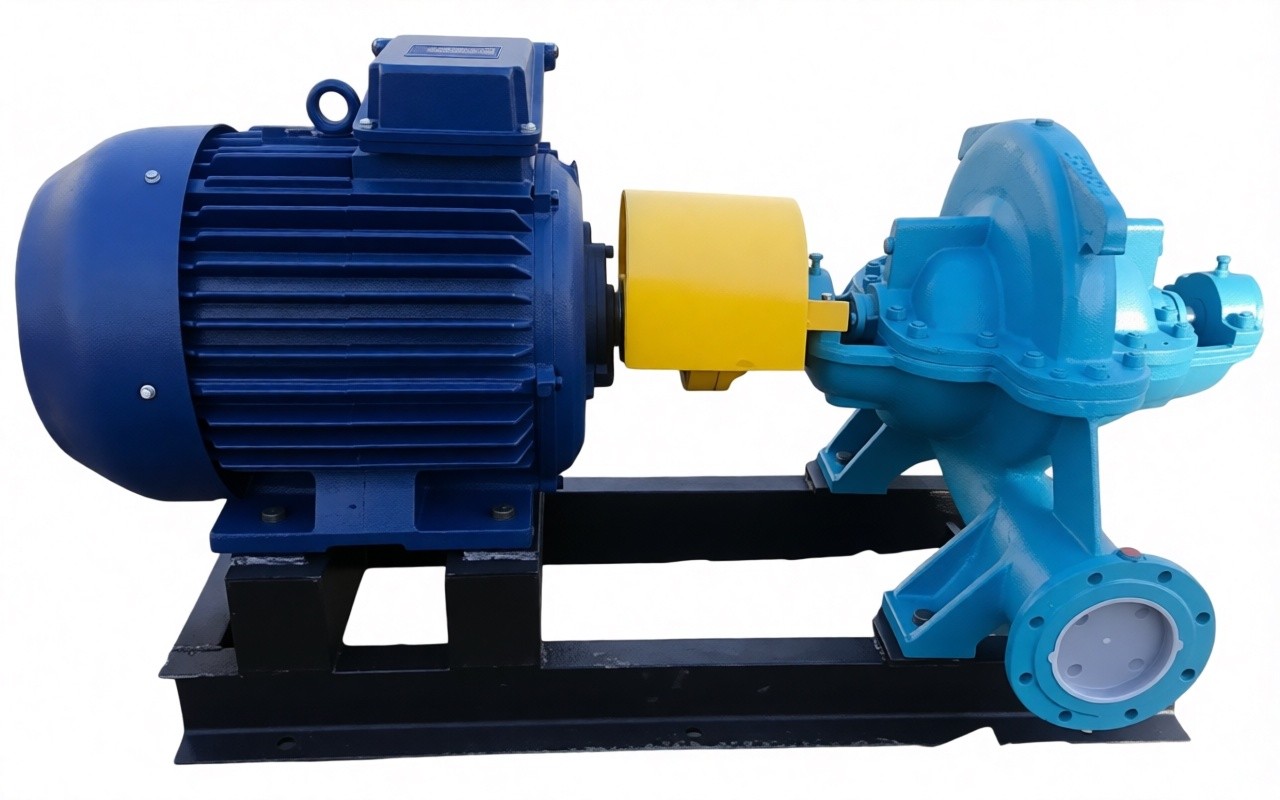

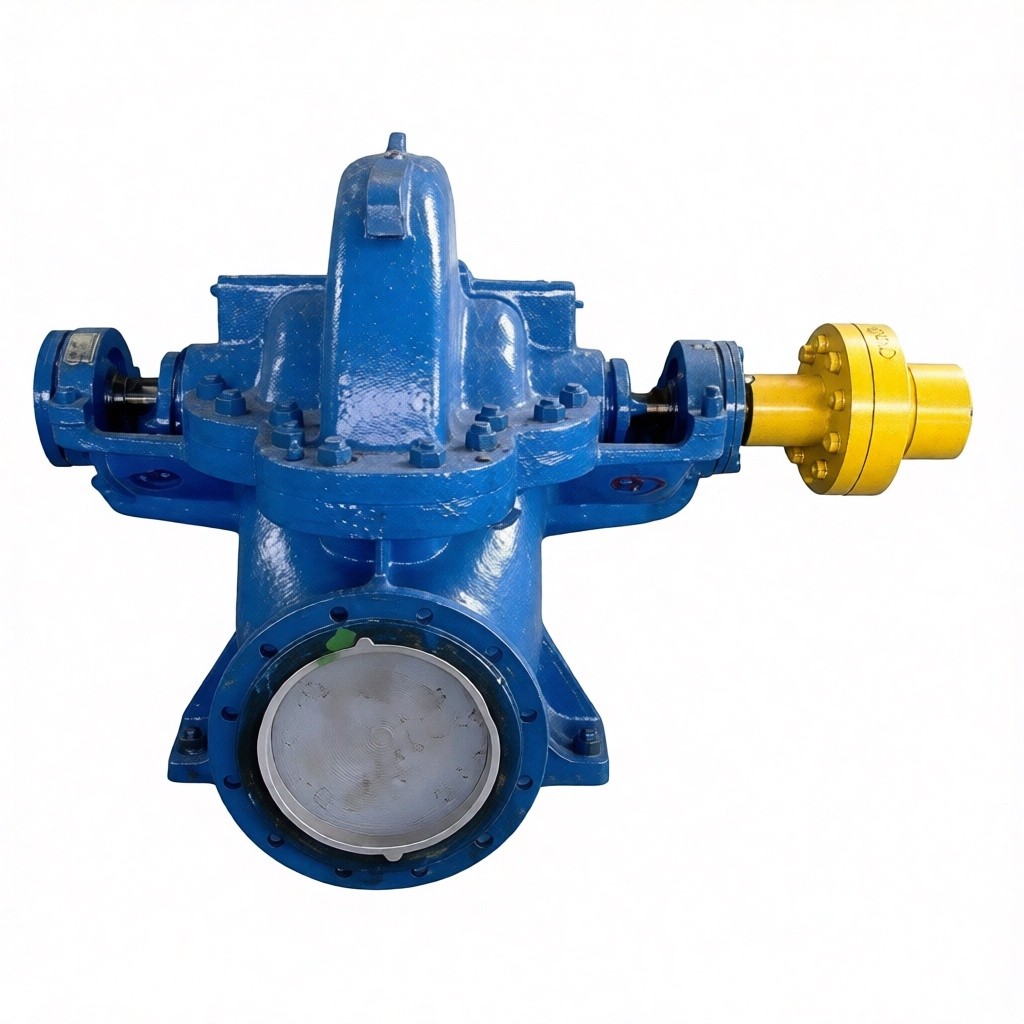

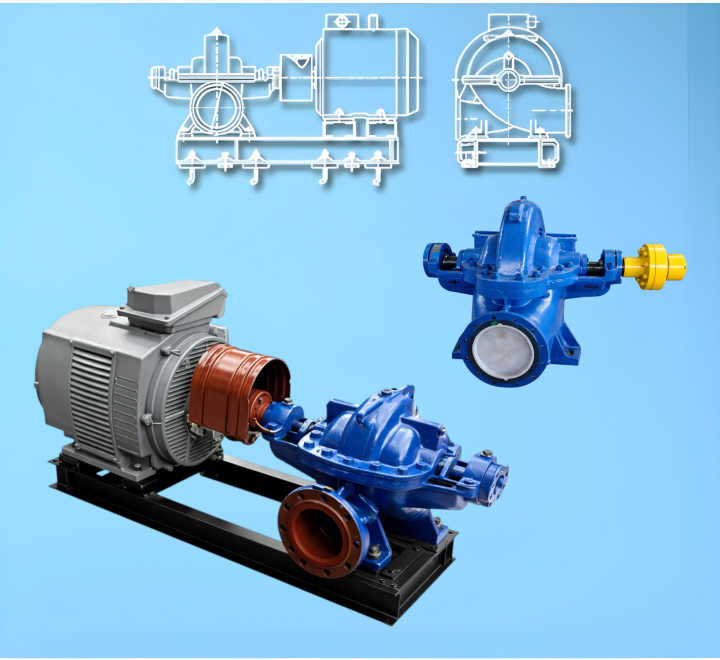

Насос Д320-50

Двухсторонний центробежный насос Д320-50 предназначен для перемещения чистой, загрязненной нефтепродуктами, пластовой и соленой воды с температурой до 950С и объемным содержанием твердых фракций не более 0,05%. Насосы Д320-50 повсеместно применяются:

  • в системах горячего и холодного водоснабжения;
  • в системах пожаротушения;
  • для подачи воды в нефтеносные пласты;
  • для перекачки технической воды на объектах ТЭЦ;
  • в системах охлаждения на металлургических комбинатах.

За счет высокой надежности эксплуатации и производительности насосы этой серии применяются не только на производстве, но и в быту.

Конструктивные особенности насосов Д320-50

Насосный агрегат Д320-50 представляет собой устройство с высоким коэффициентом полезного действия, что достигается за счет:

  • наличия центробежного колеса закрытого типа;
  • подвода воды с двух сторон;
  • расположения нагнетательного и всасывающего патрубков в нижней части корпуса;
  • использования рабочего колеса двухстороннего хода.

Электрический двигатель и насосный агрегат смонтированы на одной фундаментной плите и соединены упругой муфтой. Крышку насоса Д320-50 и его корпус изготавливают из чугуна, что обеспечивает высокую износостойкость. Уплотнение вала – сальниковое. Для исключения протечек через корпус и крышку используют специальные уплотняющие кольца. За счет использования качественных материалов и соблюдения требований эксплуатации, насосы серии Д работают значительно дольше гарантированного производителем срока.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:

Например: 1Д200-90 а-т-А-Е-У 2, где :

1 - порядковый номер модификации насоса
Д - насос двустороннего входа
200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
90 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
а - индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м - увеличенный.
т - тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
А - исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп - серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б - рабочее колесо из бронзы
Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;

График рабочих зависимостей Д320-50

Габаритные и присоединительные размеры насоса Д320-50

Марка насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В B1 Н H1 Н2 Н3 А1 А2 А3 h
Д320-50 830 458 600 350 400 200 400 200 966 474 700 400 260 188 510 З20 З20 З5
Марка насоса Размеры в мм Р, МПа Масса, кг
D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b Вх/вых
Д320-50 З15 280 258 200 260 225 202 150 18 18 З2 8 8 10 0,6/0,6 З00

Дополнительная информация

Дополнительная информация

n Частота вращен. (об/мин) 2900
H Напор (м) 50
Q Подача (м3/ч) 320
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С до 95 С
Плотность: не более кг/куб. м 1100
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Кавитационный запас 4,5 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 830х966х700
Вес агрегата 1032
Потребляемая мощность, (кВт) 72
Вес насоса,(кг) 300
