Фекальный насос СД70/80

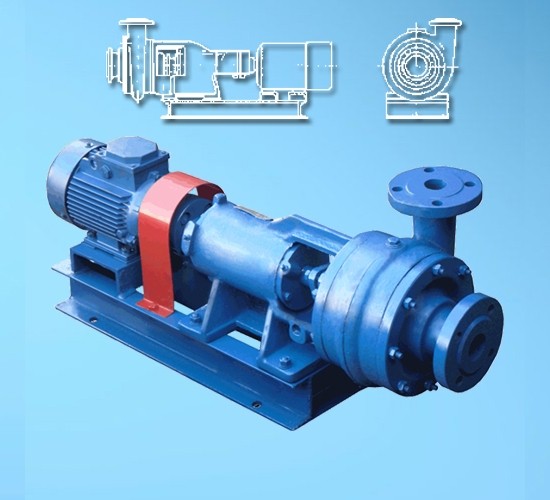

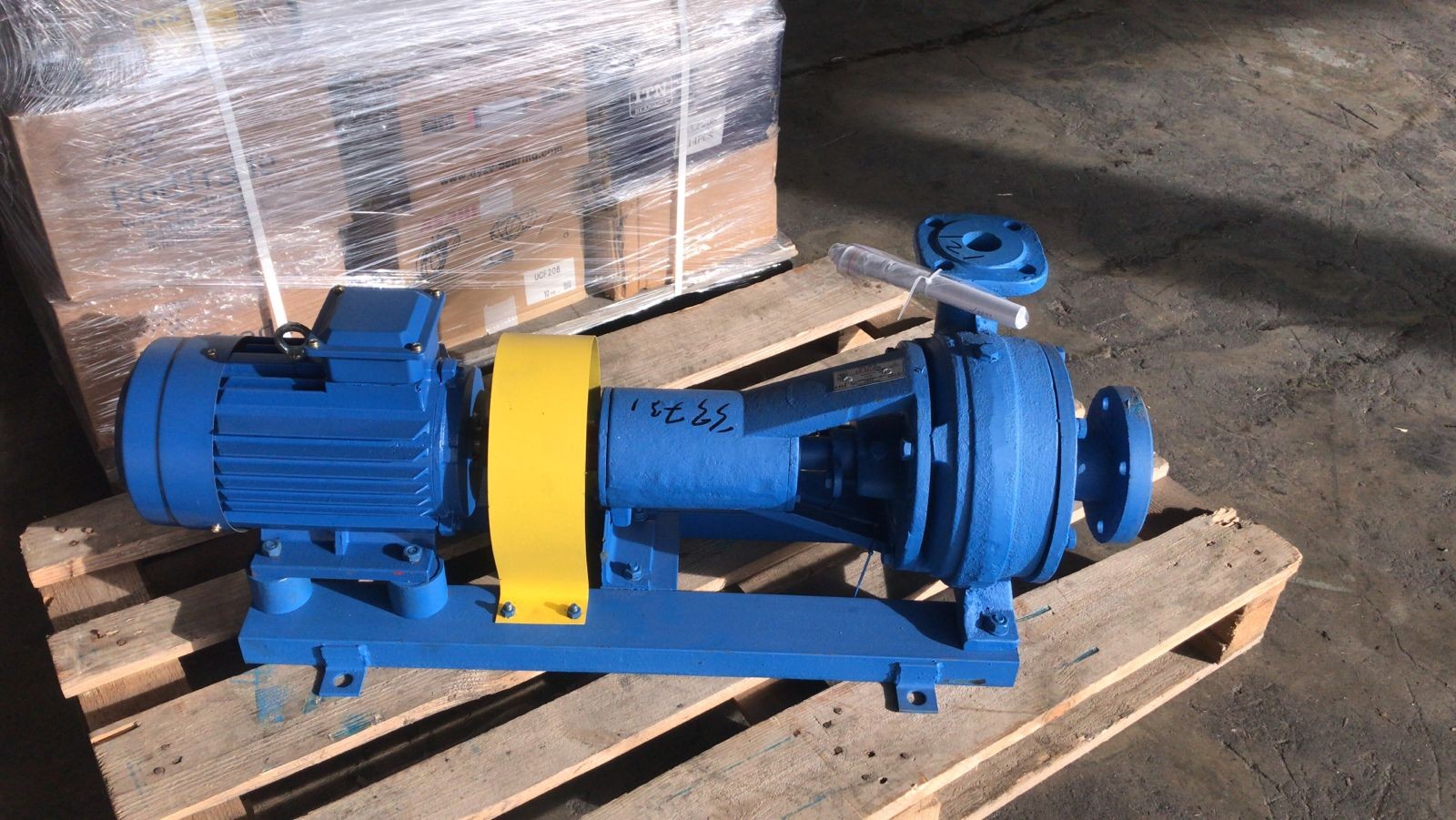

Насос СД70/80

Сточно-массные насосы типа СМ - центробежные, горизонтальные, консольные, одноступенчатые - используются для перекачки загрязненных сточных вод. По конструкции схожи с консольными насосами для чистых жидкостей, но проточные каналы у них шире, а рабочее колесо изготовлено с большим проходным сечением (с меньшим количеством лопаток и шире). Используются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения и отопления.

Конструкция насоса СД 70/80 соответствует всем современным требованиям и стандартам, что гарантирует длительный срок эксплуатации, который проверен практикой и временем. Использование насоса допускает перекачивание бытовых и промышленных сточных вод и других загрязненных жидкостей с кинематической вязкостью не более 0,01 кв.см/с, температурой до +80 (Макс.), с содержанием абразивных частиц не более 1% по объему, плотностью до 1050 кг/куб.м, размером до 5 мм рН от 6 до 8,5. Проточная часть изготовлена из чугуна. Уплотнение вала  - сальниковое. Агрегат насосный СД 70/80 – горизонтальный, консольный, одноступенчатый, с рабочим колесом закрытого типа. Для охлаждения и защиты сальника подается жидкость под давлением, предохраняющая от износа узел. Широкое применение насосов типа СД 70/80 давно пользуется спросом в таких отраслях как: сельское хозяйство, промышленность, коммунальные услуги. Обслуживание и ремонт таких насосных аппаратов как СД 70/80 допускается только квалифицированным специалистом.

Применение насоса СД70/80

Насосы СМ и СД рассчитаны на перекачку городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с pH от 6 до 8.5, с температурой до +80°С и с содержанием абразивных частиц размером до 5 мм не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газов в перекачиваемой среде 5%. Уплотнение вала насоса – торцовое или двойное сальниковое.

Допускается применение насосов с  с торцовым уплотнением вала во взрыво - пожароопасных производствах.  Перед вводом в эксплуатацию насос СД70/80 должен быть заземлен.

Материал насоса СД70/80

Основные детали и детали проточной части насоса (корпус, рабочее колесо, корпус торцового уплотнения, корпус сальника, подшипников, защитная втулка) выполнены из серого чугуна СЧ 20 ГОСТ 1412-85, вал - из стали 35 - № ГПГОСТ1050-88.

Структура условного обозначения насосов СД



График рабочих зависимостей СД 70/80



Габаритные размеры насоса СД 70/80

Условные обозначения насосов СМ и СД

 СМ200-150-400а-4:

• СМ – сточно-массный насос;
• 200 – диаметр входного патрубка, мм;
• 150 – диаметр выходного патрубка, мм;
• 400 – диаметр рабочего колеса (условный), мм;
• а - индекс обточки рабочего колеса:  а, б - уменьшенный диаметр рабочего колеса
• Е - тип уплотнения, Е - торцовое уплотнение, без индекса - сальниковое уплотнение
• 4 –  индекс частоты вращения:  2 – 48,4 с-1 (2900 об/мин), 4 – 24,2 с-1 (1450 об/мин), 6 – 16,0 с-1 (960 об/мин);



CД50/56а (СД – горизонтальные, СДВ - вертикальные)

• СД - сточно-динамический насос;
• 50 - подача насоса в м³/час;
• 56 - давление на выходе из насоса в агрегате, м;
• а, б - условное обозначение обрезки рабочего колеса.



Фекальный насос СМ, в отличие от насосов СД, имеет корпус,  на котором собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов.

Доставка насоса СД 70/80 осуществляется железнодорожным и автотранспортом, сборным грузом или контейнером - по желанию заказчика.
Доставка производится любой транспортной компанией указанной заказчиком. Оплата доставки насоса СД 70/80 по факту прибытия груза в адрес заказчика
