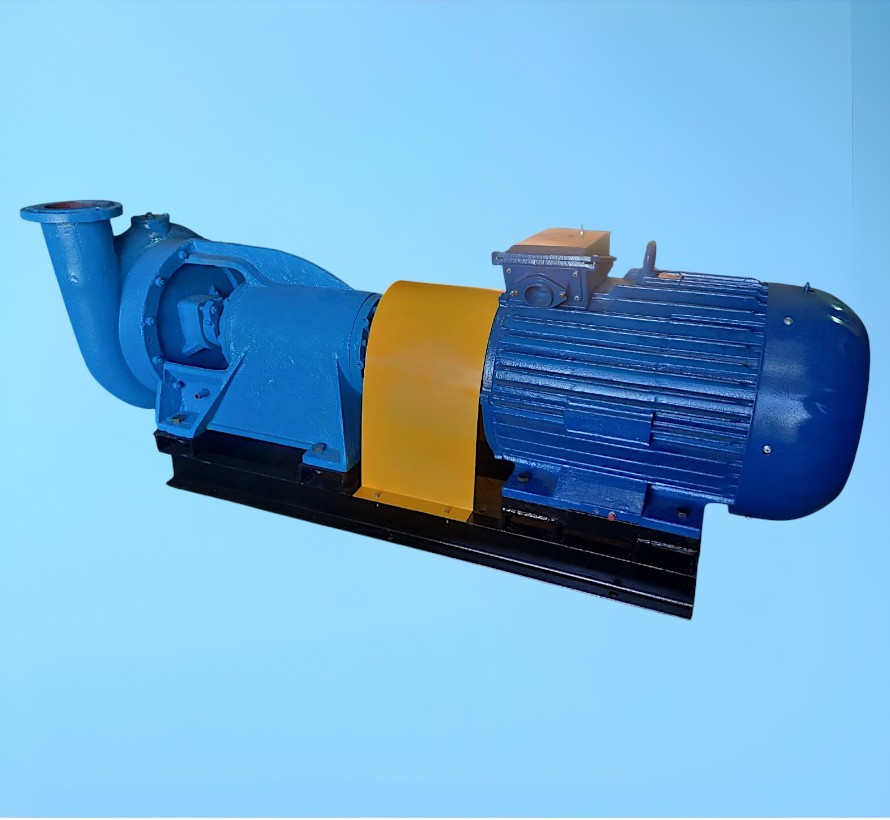

Насос СД250/22,5

Добавить отзыв

62 600 руб.

* Обязательные поля

62 600 руб.

Описание

Подробности

Фекальный насос СД250/22,5

Насос СД250/22,5

Сточно-массные насосы типа СМ - центробежные, горизонтальные, консольные, одноступенчатые - используются для перекачки загрязненных сточных вод. По конструкции схожи с консольными насосами для чистых жидкостей, но проточные каналы у них шире, а рабочее колесо изготовлено с большим проходным сечением (с меньшим количеством лопаток и шире). Используются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения и отопления.

Применение насоса СД250/22,5

Насосы СМ и СД рассчитаны на перекачку городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с pH от 6 до 8.5, с температурой до +80°С и с содержанием абразивных частиц размером до 5 мм не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газов в перекачиваемой среде 5%. Уплотнение вала насоса – торцовое или двойное сальниковое.

Допускается применение насосов с  с торцовым уплотнением вала во взрыво - пожароопасных производствах.  Перед вводом в эксплуатацию насос СД250/22,5 должен быть заземлен.

Материал насоса СД250/22,5

Основные детали и детали проточной части насоса (корпус, рабочее колесо, корпус торцового уплотнения, корпус сальника, подшипников, защитная втулка) выполнены из серого чугуна СЧ 20 ГОСТ 1412-85, вал - из стали 35 - № ГПГОСТ1050-88.

Условные обозначения насосов СМ и СД

 СМ200-150-400а-4:

  • СМ – сточно-массный насос;
  • 200 – диаметр входного патрубка, мм;
  • 150 – диаметр выходного патрубка, мм;
  • 400 – диаметр рабочего колеса (условный), мм;
  • а - индекс обточки рабочего колеса:  а, б - уменьшенный диаметр рабочего колеса
  • Е - тип уплотнения, Е - торцовое уплотнение, без индекса - сальниковое уплотнение
  • 4 –  индекс частоты вращения:  2 – 48,4 с-1 (2900 об/мин), 4 – 24,2 с-1 (1450 об/мин), 6 – 16,0 с-1 (960 об/мин);



CД50/56а (СД – горизонтальные, СДВ - вертикальные)

  • СД - сточно-динамический насос;
  • 50 - подача насоса в м3/час;
  • 56 - давление на выходе из насоса в агрегате, м;
  • а, б - условное обозначение обрезки рабочего колеса.



Фекальный насос СМ, в отличие от насосов СД, имеет корпус,  на котором собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов.



СД250/22,5



Типоразмер насоса Всасывающий патрубок Напорный патрубок
D D1 D2 d Количество отверстий n D3 D4 D5 D1 Количество отверстий n
СД 250/22,5 150 225 260 18 8 125 200 235 18 8

Оплата и Доставка в Москве

Характеристики

Характеристики

Q Подача (м3/ч) 250
H Напор (м) 22.5
Мощность 30; 37
n Частота вращен. (об/мин) 1500
Исполнение по монтажу горизонтальный
Габариты агрегата,(мм) 1915х465х763
Температура рабочей жидкости: от С до С до 80
Плотность: не более кг/куб. м 1050
Вязкость: не более кв.м/с 1х10^-6
Объемная концентрация твердых фракций: не более % 2
Содержание твердых фракций размером: не более мм 5
Кавитационный запас
Материал проточной части Серый чугун СЧ 20
Вес агрегата 725
Вес насоса,(кг) 455
