Вакуумный насос НВЗ-500

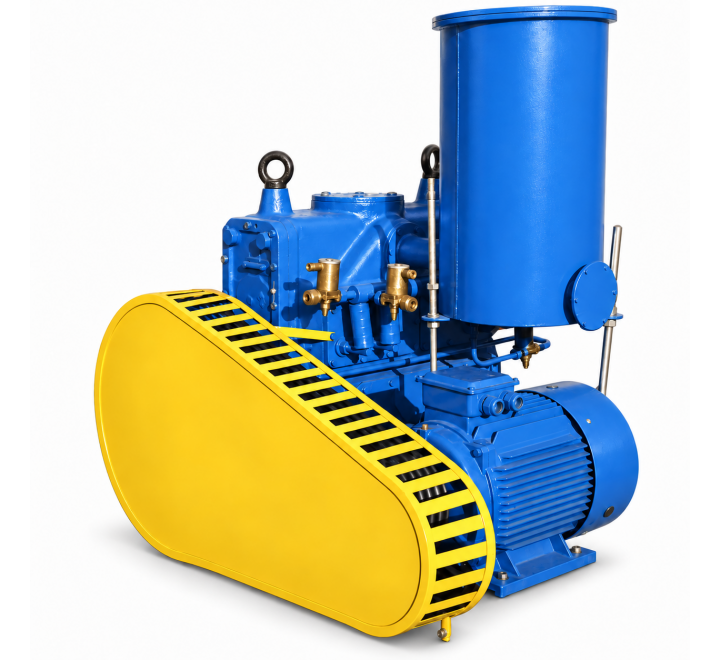

Насос НВЗ-500

НВЗ-500 (насос вакуумный золотниковый) предназначен для откачки воздуха, неагрессивных газов и парогазовых смесей, не содержащих капельной влаги механических загрязнений, при температуре окружающей среды от 10° С до 35° С, а также для создания предварительного разрежения в высоковакуумных установках.

Вакуумные насосы НВЗ-500 непригодны для откачки агрессивных сред, вступающих в реакцию со смазочными маслами и черными металлами, а также для перекачки сред из одной емкости в другую;

Не допускаются: работа насосов НВЗ-500 без охлаждения; перегрев насоса; выброс откачиваемых газов в помещение, где установлены агрегаты; пуск агрегата без предварительного заполнения маслоотделителя вакуумным маслом; превышение выходного давления по отношению к атмосферному более чем на 9,3 кПа (70 мм.рт.ст)

Конструкция насоса НВЗ-500

Вакуумный насос НВЗ-500 - одноступенчатый насос параллельного действия.

Агрегат состоит из насоса, двигателя, смонтированного на салазках, маслобака. Насос с двигателем устанавливается на фундамент, масса которого должна быть больше массы насоса в 2-3 раза. Вращение от двигателя к насосу передается с помощью ремней клиновых.

Насосы НВЗ-500 имеет 2 рабочие камеры. В рабочей камере вращается эксцентрик с надетым на него плунжером. При вращении эксцентрика откачиваемая среда поступает через окно в прямоугольной части плунжера в полость всасывания. В маслобаке происходит отделение масла от откачиваемой среды, подача масла в насос регулируется вентилем. Вода, попавшая в масло вызывает химические взаимодействия, ведущие к ухудшению смазывания, перегреву деталей и может вывести насос из строя. Для предотвращения этого используют добавление балластного газа (атмосферный воздух).

В качестве рабочей жидкости используется масло марки ВМ-6, ВМ-4. Количество масла на одну заправку для НВЗ-500 - 120…140 л.
