Консольный насос КМ 80-50-200. Характеристики
Содержание:
- Описание насоса Насос КМ 80-50-200
- Особенности конструкции и принцип действия
- Достоинства
- Комплект поставки
- Расшифровка маркировки
- График рабочих зависимостей Насос КМ 80-50-200
- Схема насоса КМ 80-50-200
- Конструктивные особенности насоса КМ 80-50-200

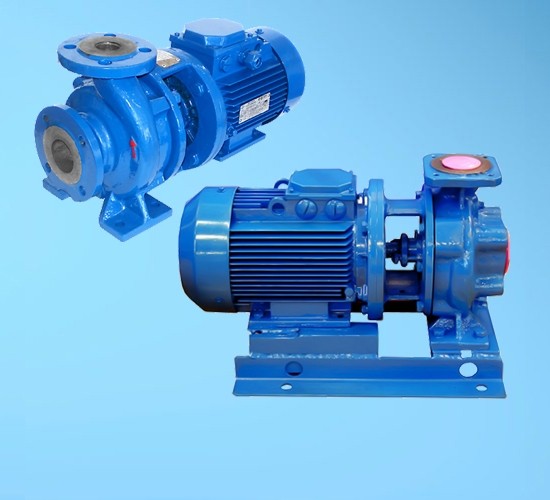

Насос КМ 80-50-200

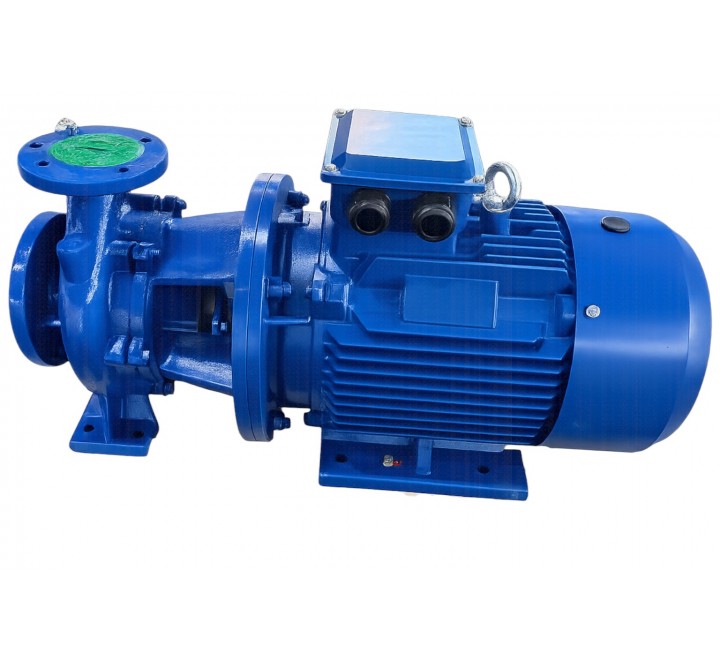

Насос КМ 80-50-200 консольного моноблочного типа используется для транспортировки чистой и загрязнённой воды, а также жидкостей, схожих с водой по основным характеристикам — химической активности и плотности.
Среда, перекачиваемая с помощью насоса, должна отвечать нескольким требованиям:
- её температура должна варьироваться от -10 до +140ºС (точное значение верхнего предела зависит от типа уплотнителя);
- pH жидкости должен лежать в диапазоне от 6 до 9;
- содержание твёрдых частиц в среде не должно превышать 0,1% от её общего объёма;
- размер таких частиц не должен быть больше 0,2 мм. Насос КМ 80-50-200 консольного моноблочного типа — универсальный агрегат. Он применяется для:
- подачи воды в жилые и иные здания;
- обеспечения тепловых электростанций технической и чистой водой;
- подачи технологической воды, необходимой в техпроцессах металлургических, горнодобывающих и нефтегазовых предприятий;
- обеспечения водой садовых и дачных участков, орошения полей;
- решения других задач.
Условия, в которых эксплуатируется насос КМ 80-50-200, не должны быть пожаро- и взрывоопасными.
Особенности конструкции и принцип действия
Насос КМ 80-50-200 — консольное моноблочное устройство, работающее по центробежному принципу. Его наружная часть — корпус, изготовленный из чугуна. На корпусе имеются опорные лапы, предназначенные для установки агрегата на объекте. Внутри корпуса расположена спиральная камера.
Задачу перекачивания жидкости решает рабочее колесо агрегата, отлитое из чугуна и зафиксированное на стальном валу. Если смотреть со стороны привода, колесо вращается по часовой стрелке. На этой части устройства имеются уплотнительные пояски, препятствующие перетеканию перекачиваемой воды из области повышенного давления в область низкого.
Роль привода насоса КМ 80-50-200 консольного моноблочного играет асинхронный двигатель, работающий от переменного тока напряжением 380 В. Он соединён с насосной частью фонарём, изготовленным из чугуна. Для герметизации вала используется уплотнение. В разных модификациях предлагаемой модели оно может быть сальниковым или торцовым. Последнее позволяет перекачивать жидкость с максимальной (достигающей 140ºС) температурой.
Климатическое исполнение устройства (по ГОСТ 15150-69) — У, его категория размещения — 3.1.
Несколько важных достоинств
Насос КМ 80-50-200 консольного моноблочного типа — устройство, пользующееся стабильно высоким спросом у специалистов. Причиной тому — сочетание нескольких достоинств модели:
- у агрегата есть собственные опорные лапы. Эта особенность конструкции позволяет разбирать его, не отсоединяя трубопроводы, что, в свою очередь, упрощает и ускоряет обслуживание и ремонт;
- конструкция КМ 80-50-200 сравнительно проста. Это в сочетании с высоким качеством сборки обеспечивает долговечность устройства;
- насос не нужно центровать. Благодаря этому при его работе обеспечивается сравнительно невысокий уровень шума и вибрации;
- модель сравнительно компактна, что упрощает её транспортировку;
- наконец, она имеет доступную цену.
Комплект поставки
В комплект поставки насоса КМ 80-50-200 консольного моноблочного входят:
- насосная часть;
- привод (электродвигатель);
- руководство по эксплуатации и паспорт изделия.
При необходимости могут поставляться запасные части к устройству (они оплачиваются отдельно).
Расшифровка маркировки
По маркировке предлагаемого агрегата — так же, как в случае с другими моделями — можно определить все его основные характеристики. Значение символов, которые в неё входят, таково:
- «КМ»: эта аббревиатура расшифровывается как «консольный моноблочный» и позволяет сделать вывод об особенностях конструкции насоса;
- 80: это число является значением диаметра, который имеет всасывающий патрубок, выраженным в мм;
- 50: число указывает на диаметр напорного патрубка, выраженный в мм;
- 200: это число представляет собой диаметр рабочего колеса, выраженный в мм. В некоторых случаях оно дополняется буквой «а» или «б», указывающей на способ обточки колеса;
- «С» или «Т»: буква указывает на использование сальникового или торцового уплотнения соответственно;
- «У»: эта буква информирует о климатическом исполнении агрегата;
- 3.1: числа указывают на категорию размещения устройства.
График рабочих зависимостей КМ 80-50-200
Схема насоса КМ 80-50-200
Насос КМ | Габаритные и присоединительные размеры | |||||||||||||||||
L | H | D6 | l | l1 | l2 | h | h2 | h3 | B | B1 | B2 | B3 | B4 | C | C1 | d10 | d20 | |
КМ 80-50-200 | 815 | 402 | 350 | 100 | 196 | 108 | 160 | 200 | 160 | 212 | 254 | 304 | 265 | 100 | 178 | 70 | 14,5 | 15 |
Марка насоса | Фланец на входе в насос | Фланец на выходе из насоса | ||||||||
Dn1 | D1 | D11 | d1 | n1-d01 | Dn2 | D2 | D12 | d2 | n2-d02 | |
КМ 80-50-200 | 80 | 200 | 160 | 133 | 8-17,5 | 50 | 165 | 125 | 102 | 4-17,5 |

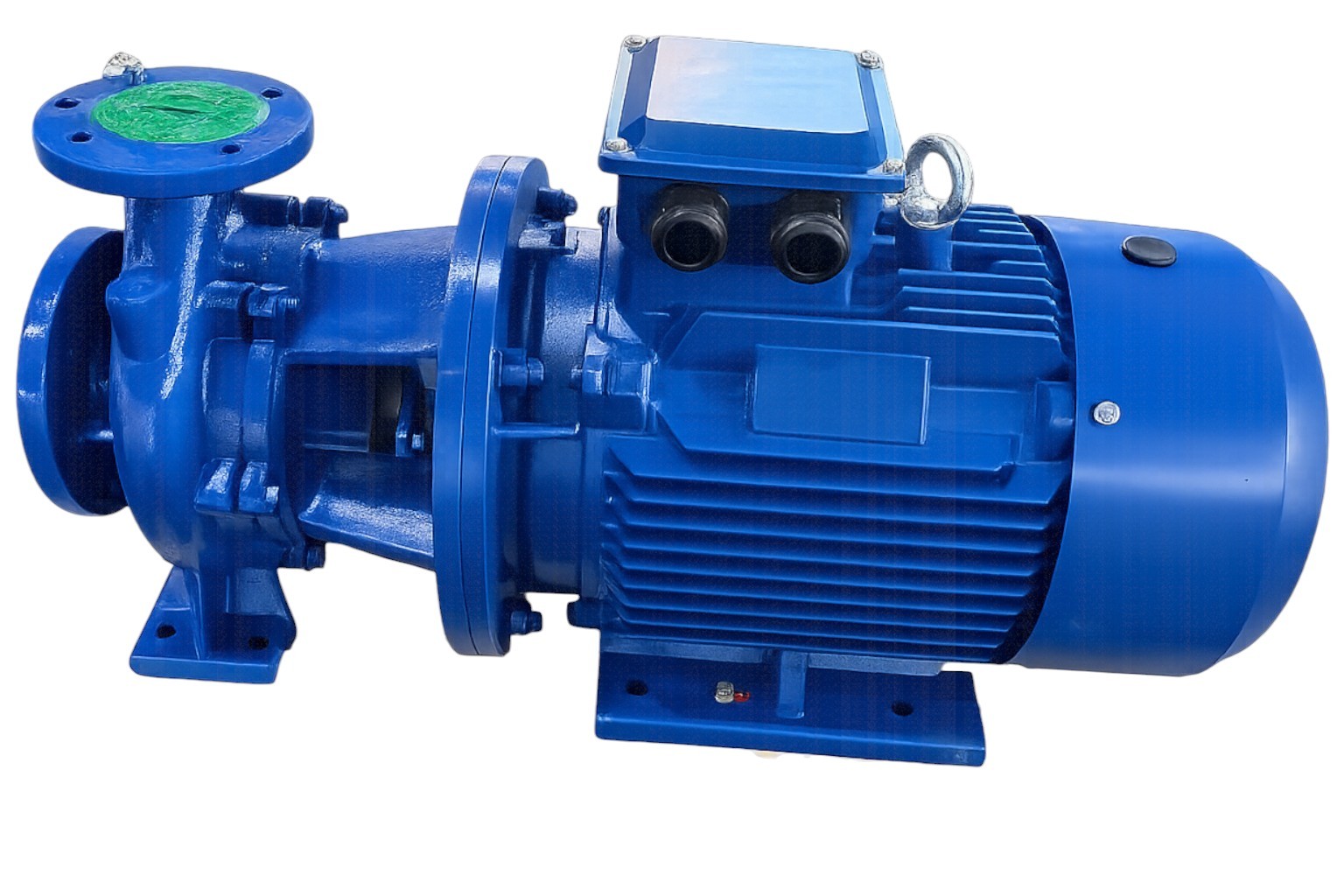

Конструктивные особенности насоса КМ 80-50-200
Консольный насос КМ 80-50-200 представляет собой моноблочный насосный агрегат, который состоит из двух основных узлов:
- Асинхронного электрического двигателя с удлиненным валом ротора.
- Центробежного насоса с односторонним забором воды.
Отсутствие соединительной муфты положительно сказывается на следующих характеристиках насоса:
- Нет потребности в центровке электродвигателя и вала насоса.
- Низкие затраты на техническое обслуживание.
- Отсутствие шума и потерь в муфте.
- Повышенный уровень надежности работы.
- Уменьшенные габаритные размеры.
Все проточные детали и узлы насоса изготовляют из чугуна, который обладает высокой коррозионной стойкостью. Уплотнение вала насоса выполняют из мягкого сальника или одинарного торцевого уплотнения.
Агрегаты КМ 80-50-200 можно купить у нас в интернет-магазине в Москве по доступной цене. Доставка товара по всей территории страны.
Характеристики
Характеристики
Q Подача (м3/ч) | 50 |
---|---|
H Напор (м) | 50 |
Мощность | 15 |
n Частота вращен. (об/мин) | 3000 |
Исполнение по монтажу | горизонтальный |
Габариты агрегата,(мм) | 630х320х362 |
Температура рабочей жидкости: от С до С | +1...+85 |
Плотность: не более кг/куб. м | 1050 |
Вязкость: не более кв.м/с | 36сСт |
Объемная концентрация твердых фракций: не более % | 0,15 |
Содержание твердых фракций размером: не более мм | 0,2 |
Кавитационный запас | 3,5м |
Материал проточной части | Серый чугун СЧ 20 |
Вес агрегата | 185 |
Габариты упаковки (дли;шир;выс) (мм) | 630;320;362 |
