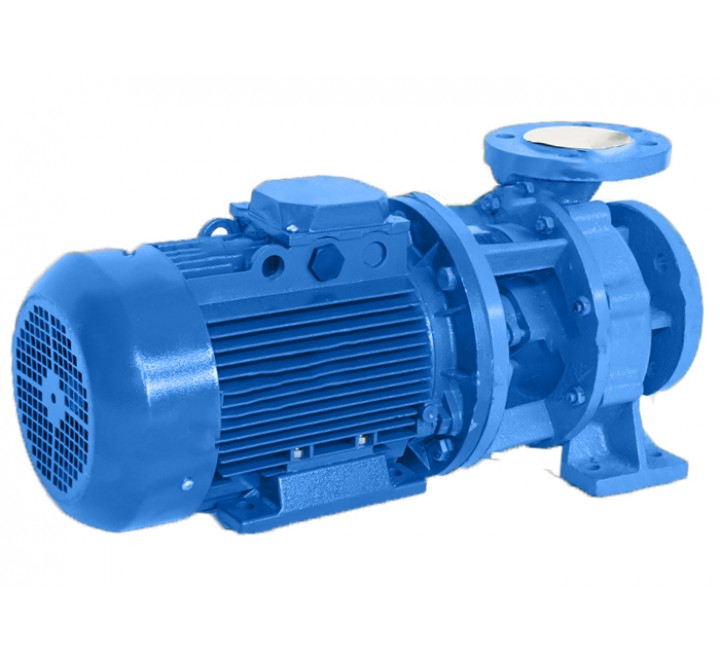

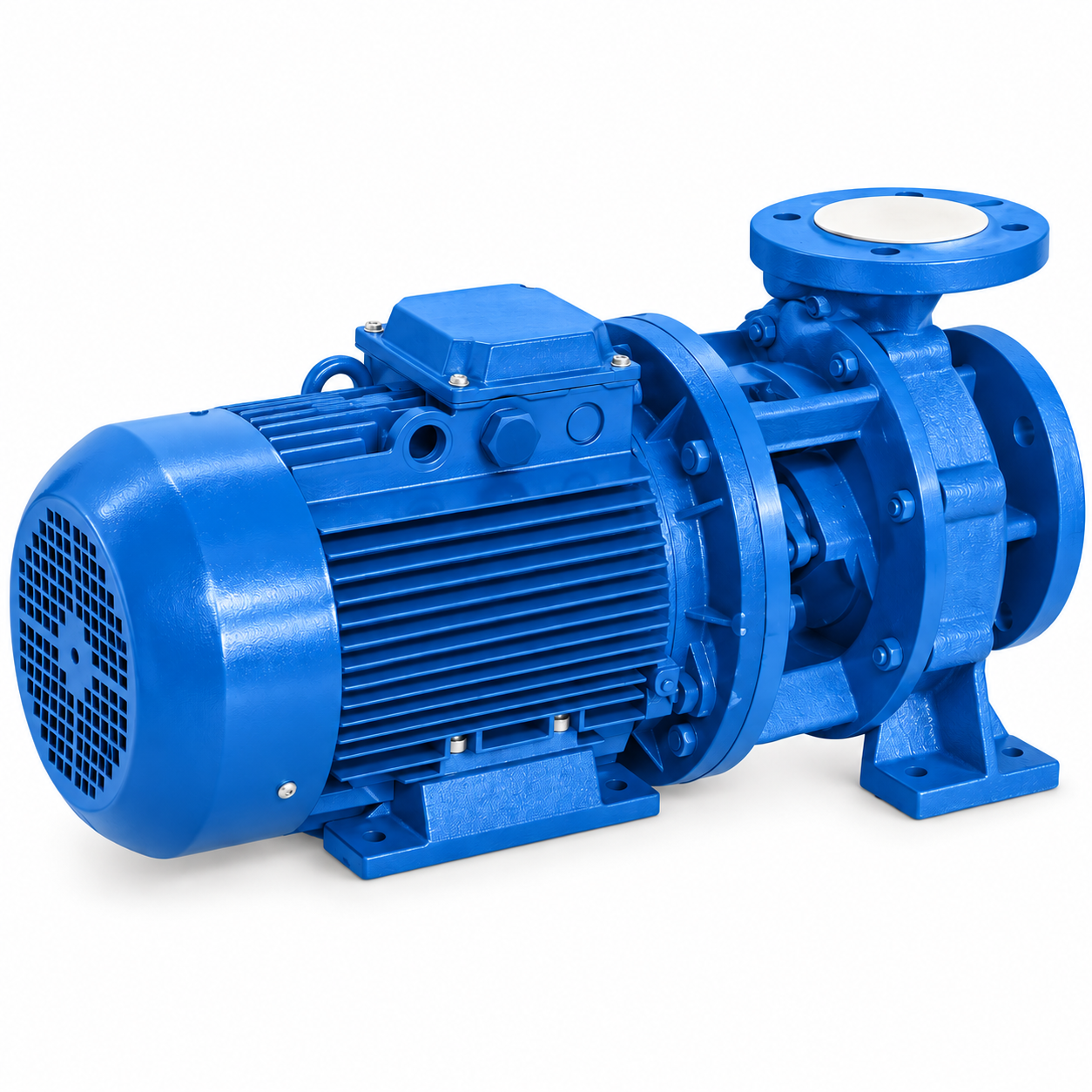

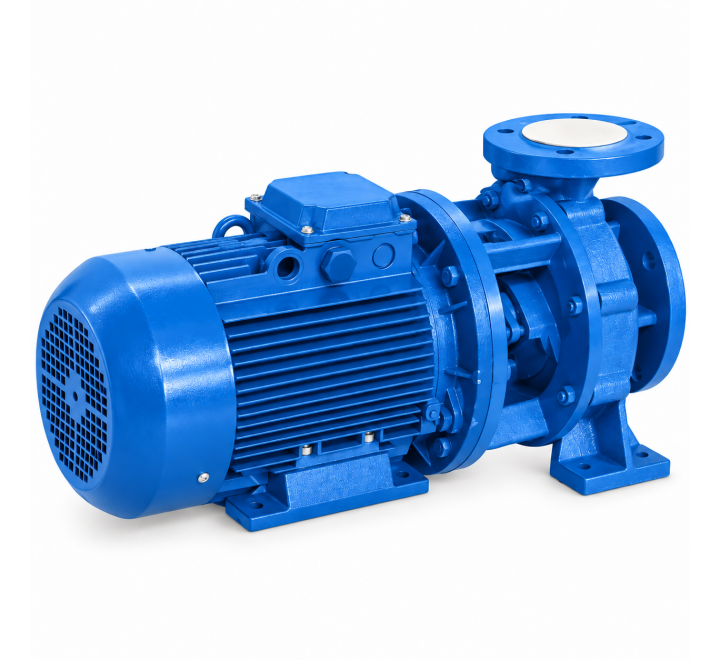

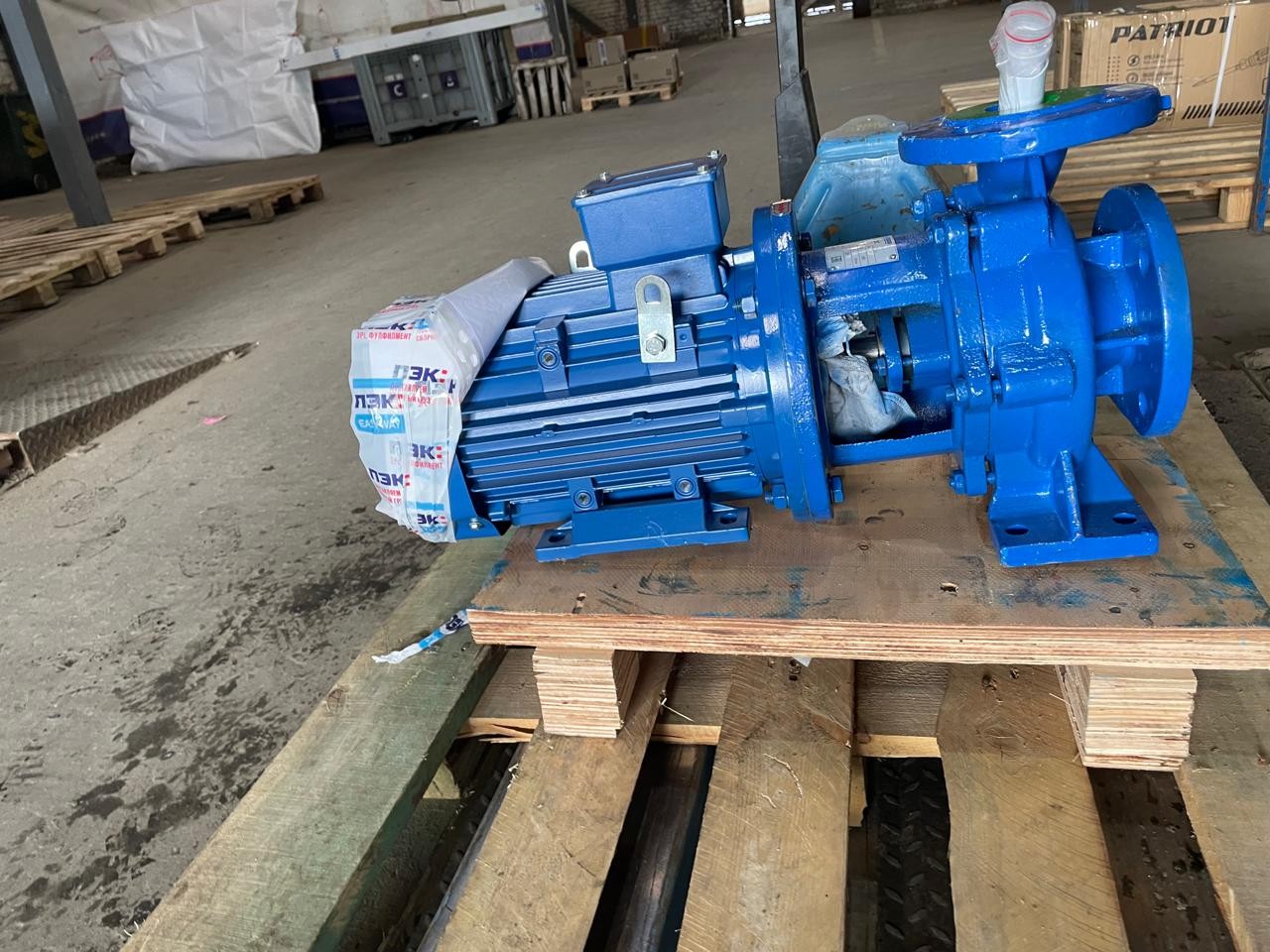

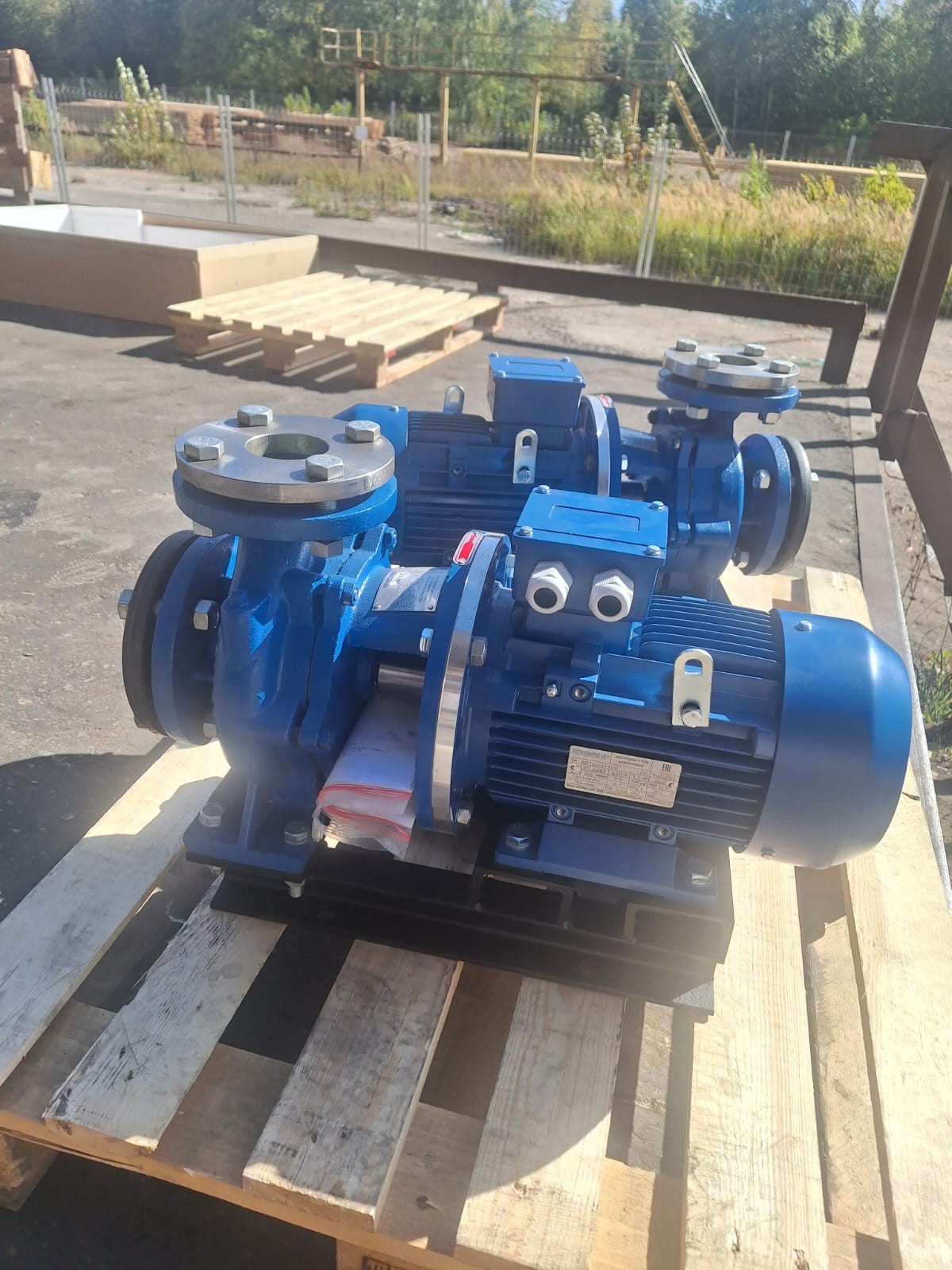

Насос центробежный консольный моноблочный КМ 65-50-160

Назначение изделия

Электронасос центробежный консольный моноблочный типа КМ 65-50-160 предназначен для перекачивания воды, нефтепродуктов и других жидкостей, сходных с ними по плотности и химической активности. Агрегат допускает перекачку сред температурой от 0°С до +85°С (для исполнений с торцовым уплотнением — до +105°С), с содержанием твердых механических включений не более 0,15–0,2% по массе и размером частиц не более 0,2 мм. Водородный показатель перекачиваемой жидкости — от 6 до 9 единиц; наличие песка, золы, шлама и подобных примесей не допускается.

Оборудование относится к восстанавливаемым изделиям и выпускается в климатическом исполнении У3.1 (для эксплуатации в закрытых помещениях с естественной вентиляцией). Допускается применение агрегатов с индексом «Е» на взрывоопасных производствах, где возможно образование смесей газов и паров с воздухом категорий IIA, IIB и групп взрывоопасности Т1–Т4.

Конструктивные особенности

Моноблочный насос КМ 65-50-160 состоит из односекционного насоса и асинхронного электродвигателя с удлинённым валом ротора. Подвод жидкости к рабочему колесу закрытого типа осуществляется с одной стороны, рабочее колесо насажено непосредственно на вал ротора.

За счёт отсутствия жёсткой соединительной муфты насос обладает рядом преимуществ: компактные габариты, низкий уровень шума при вращении вала, повышенная надёжность эксплуатации, низкие затраты на обслуживание, отсутствие потребности в центрировании вала электродвигателя и насоса.

Все проточные детали и корпус насоса изготовлены из серого чугуна, что обеспечивает высокую стойкость к коррозии. В качестве уплотнения вала используется одинарная сальниковая набивка (под ней устанавливается защитная втулка) либо торцовое уплотнение. Насос поставляется с частотой вращения 2900 или 1450 об/мин; максимальное давление на входе — 0,35 МПа.

Монтаж и эксплуатация

Устанавливать насос рекомендуется на ровном и качественном бетонном основании, способном обеспечить надёжное крепление. Фундамент должен поглощать вибрации, удары и линейные деформации. Масса фундамента должна в полтора раза превышать массу насоса, а ширина и длина основания должны быть больше на один метр по периметру несущей рамы. Насос устанавливается в центре основания и закрепляется анкерными болтами. Допускается монтаж на стальную раму с виброопорами.

При монтаже труб нужно следить, чтобы на корпус насоса не передавались механические усилия. Система обвязки включает всасывающий патрубок с приёмным клапаном и сетчатым фильтром, а также напорную линию с манометром и запорной задвижкой. Управление и защиту электродвигателя обеспечивает шкаф автоматики.

Насос КМ 65-50-160 — поверхностное оборудование, погружение в скважину технически невозможно.

Модификации серии КМ 65-50-160

В зависимости от диаметра рабочего колеса и типа уплотнения выпускаются следующие модификации:

КМ 65-50-160 — базовое исполнение с номинальным диаметром рабочего колеса 160 мм;

КМ 65-50-160а — исполнение с уменьшенным диаметром рабочего колеса (первая обточка);

КМ 65-50-160б — исполнение с наименьшим диаметром рабочего колеса (вторая обточка);

КМ 65-50-160/2 — исполнение с частотой вращения 2900 об/мин;

КМ 65-50-160/4 — исполнение с частотой вращения 1450 об/мин;

КМ 65-50-160-Е — взрывозащищённое исполнение для работы на опасных производствах;

КМ 65-50-160-С — модификация с сальниковым уплотнением вала (до +80°С);

КМ 65-50-160-Т — модификация с торцовым уплотнением вала (до +105°С).

Номинальные параметры зависят от исполнения. Для базового варианта при 2900 об/мин указываются подача 25 м³/ч и напор 32 м, мощность насоса 3,35 кВт, КПД 70%, кавитационный запас 2,5 м; в комплектации применяется электродвигатель АИР100L2 мощностью 5,5 кВт. Для исполнения с обточенным рабочим колесом (КМ 65-50-160а) — подача 23,8 м³/ч и напор 28,9 м, мощность насоса 2,83 кВт, двигатель АИР100S2 мощностью 4 кВт; для КМ 65-50-160б — подача 22 м³/ч и напор 25 м. Подбор конкретной модификации осуществляется на основе требуемой рабочей точки (подачи и напора) и характеристик перекачиваемой среды.

Расшифровка маркировки КМ 65-50-160

К – консольный тип проточной части;

М – моноблочное исполнение агрегата;

65 – условный диаметр входного (всасывающего) патрубка, мм;

50 – условный диаметр выходного (напорного) патрубка, мм;

160 – номинальный диаметр рабочего колеса, мм;

а, б (при наличии в маркировке) – вариант обточки рабочего колеса;

С – сальниковое уплотнение вала, Т – торцовое уплотнение вала;

Е (при наличии в маркировке) – исполнение, соответствующее требованиям безопасности для взрывоопасных сред;

У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

График рабочих зависимостей КМ 65-50-160

На графике показана связь подачи, напора, потребляемой мощности, КПД и допустимого кавитационного запаса насоса во всём диапазоне работы. Рабочий интервал, выделенный на графике, это зона, в которой насос показывает наиболее эффективную и стабильную работу. При выборе комплектации ориентируйтесь на попадание нужной точки подачи и напора именно в эту зону.

Схема насоса КМ 65-50-160

На чертеже приведены габаритные и присоединительные размеры насоса: длина, высота, размеры фланцев на входе и выходе, включая диаметры и число крепёжных отверстий. Эти данные нужны для проектирования обвязки, подбора ответных фланцев и расчёта места установки.

 Габаритные и присоединительные размеры КМ 65-50-160

На каждый насос КМ 65-50-160 предоставляется гарантия завода-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.

В комплект поставки входят:

1. Электронасосный агрегат в сборе с электродвигателем.

2. Паспорт изделия и руководство по эксплуатации.

3. Сертификат соответствия.

4. Комплект запасных частей, инструментов и принадлежностей (ЗИП) согласно ведомости завода-изготовителя.

Документация подтверждает соответствие агрегата требованиям технических условий и правилам безопасности для взрывоопасных производств (для исполнений с индексом «Е»).

Насос КМ 65-50-160 доступен для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Для уточнения комплектации, подбора модификации и получения коммерческого предложения обратитесь к специалистам компании.
