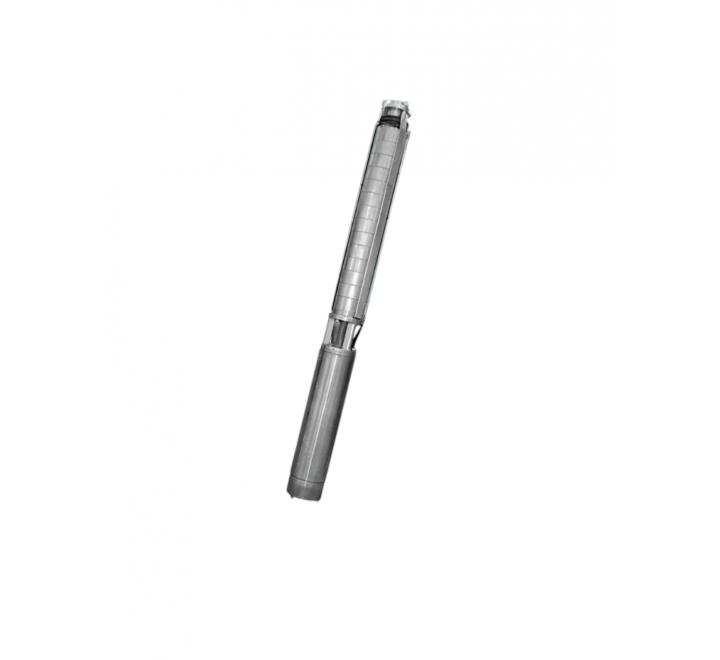

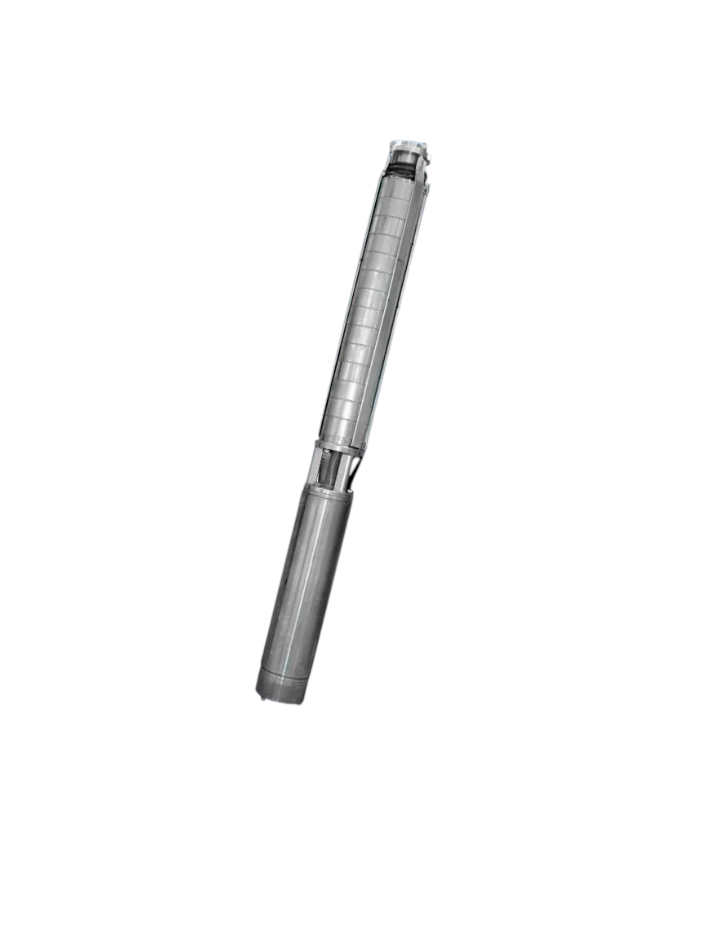

Артезианский насос ЭЦВ 4-2,5-80
Где используется насос ЭЦВ 4-2,5-80
Артезианские насосы ЭЦВ применяются для транспортировки воды наверх из артезианских скважин в систему автономного водоснабжения, полива и для других нужд. Рабочем положением агрегата является вертикальное, с аналогичным размещением вала.
Транспортируемая жидкость – вода, общая минерализация которой (сухой остаток) не превышает 1500 мг/л, по водородному показателю рН – от 6,5 до 9,5, температуре – до 25 °С, массовой доле твердых нерастворимых примесей – до 0,01%, содержанию хлоридов – до 350 мг/л, сульфатам – до 500 мг/л и сероводороду – до 1,5 мг/л.
Обозначение насоса ЭЦВ 4-2,5-80
- Э – привод от электродвигателя
- Ц - центробежный
- В – перекачиваемая среда (вода)
- 4 - диаметр обсадной трубы в дюймах
- 2,5 - подача, м3/ч
- 80 - напор, м
Насосы комплектуются двигателями типа ПЭДВ
- П – погружной
- ЭД - электродвигатель
- В –заполненный водой
Конструкция насоса ЭЦВ 4-2,5-80
Насос для скважин ЭЦВ 4-2,5-80 конструктивно состоит из двух частей: насос и погружной электродвигатель, заполненный водой. Соединяются обе части через жесткую муфту.
Насос имеет многоступенчатую конструкцию. Каждая ступень состоит из размещенных в обойме лопаточного или подшипникового отвода и центробежного рабочего колеса. Рабочие колеса выполнены из пластмассы и армированы нержавеющей сталью. Через муфту вращение от электродвигателя передается на вал насоса. В верхней части насоса установлен обратный клапан.
Устройство насоса ЭЦВ 4-2,5-80
* - Комплектация электродвигателем ПЭДВ
Вода поступает через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.
Схема монтажа ЭЦВ 4-2,5-80
L1 - Подпор, не менее 1 м;
L2 - Динамический уровень воды, м;
L3 - Статический уровень воды, м;
L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м;
L5 - Глубина погружения, м.
ЭЦВ 4-2,5-80 подходит для труб с внутренним диаметром 4 дюйма. Производительность насоса ЭЦВ 4-2,5-80 составляет 2,5 м3/ч, высота подъема - 80 метров. Насосы ЭЦВ 4-2,5-80 подходит для бытового и промышленного водоснабжения. Для артезианских насосов требуется наличие линейного напряжения в подводящей трехфазной сети равное 380В с частотой 50Гц.
Гарантийные сроки и сроки эксплуатации
Гарантийный срок составляет 12 месяцев с момента продажи и 18 месяцев с момента изготовления.
Средний ресурс изделия до капитального ремонта 16000 часов или срок службы 5 лет или до полного износа при указанном обслуживании и ремонте
Средняя наработка до отказа - 6000 часов.
Среднее время до восстановления - 8 часов
Комплект поставки
В комплект поставки насоса ЭЦВ 4-2,5-80 входят:
Насос ЭЦВ 4-2,5-80;
Руководство по эксплуатации;
Кабель, для подключения агрегата к электросети (1 м).
За отдельную плату дополнительно в поставку входит:
Станция управления и защиты (Необходима для данного насоса);
ДВНУ-датчик верхнего и нижнего уровней
Преимущества насоса ЭЦВ 4-2,5-80
- Простота установки и эксплуатации
- Применение электродвигателя и насосной части одного диаметра для эксплуатации без охлаждающего кожуха
- Возможность разборки/сборки насоса при необходимости без применения специального инструмента
- Устойчивая работа при нестабильных параметрах электросети
Двигатель прост в эксплуатации и не требует проверки заполнения специальной жидкостью. Заполнение происходит водой при установке насоса в скважину.
Ремонт насосов ЭЦВ в Москве
Характеристики
Характеристики
Q Подача (м3/ч) | 2.5 |
---|---|
H Напор (м) | 80 |
Мощность | 1.1 |
n Частота вращен. (об/мин) | 3000 |
Исполнение по монтажу | вертикальный |
Габариты агрегата,(мм) | 96х96х1386 |
Температура рабочей жидкости: от С до С | 0-25 |
Вязкость: не более кв.м/с | 1сСт |
Объемная концентрация твердых фракций: не более % | 0,01 |
Содержание твердых фракций размером: не более мм | 0,1 |
Материал проточной части | Ударопрочный полистирол |
Вес агрегата | 26 |
Габариты упаковки (дли;шир;выс) (мм) | 96; 96; 1386 |
