Насос секционный ЦНСМ38-198

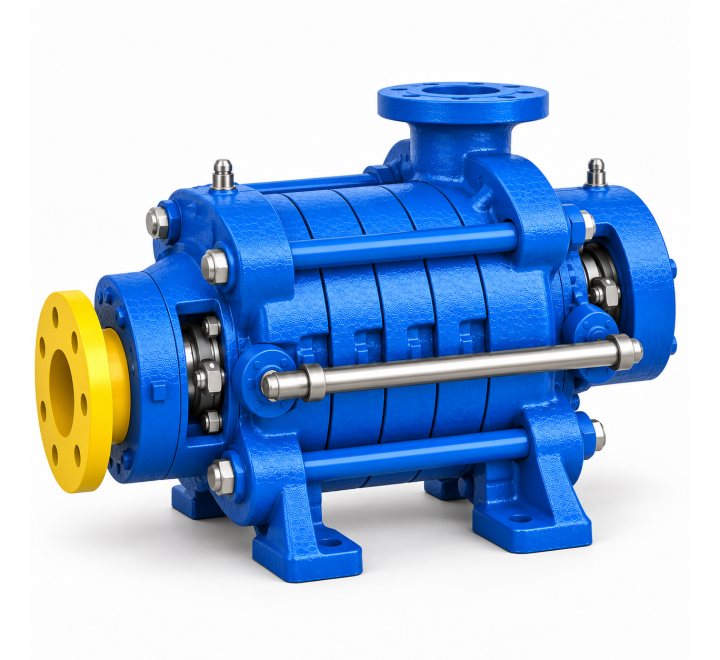

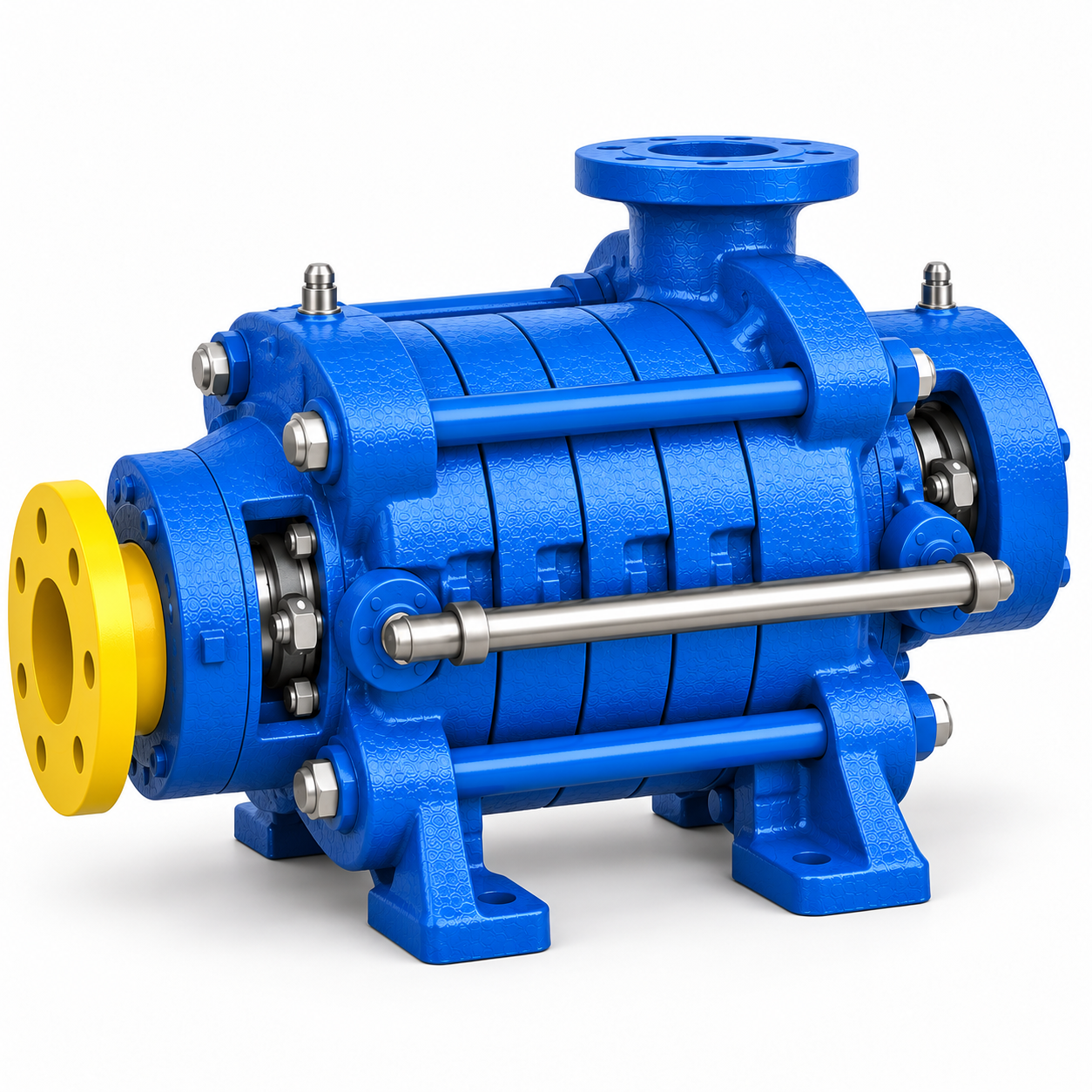

Насос ЦНСМ38-198

Насосы ЦНСМ предназначены для работы в масляной системе турбогенераторов, для подачи масла в уплотняющие подшипники на период пуска, остановки и работы турбогенератора.

Перекачиваемая жидкость:

Рабочая жидкость масло турбинное Т22. Вязкость кинематическая 20-23 сСТ при температуре масла 50°С, плотность 0,9 г/см3 при температуре масла 20°С. Необходимое давление на входе не менее 0.015МПа (0,15 кгс/см2) при температуре масла 60°С.

Условные обозначения:

Например:
ЦНС 13-70 УХЛ3
где ЦНС - центробежный насос секционный;
м - предназначен для перекачивания турбинного масла;
13 - номинальная подача, м3/час;
70 - номинальный напор, м;

Условные обозначения, принятые на графических характеристиках:
Q - подача, м3/час;
H - напор, м;
N - максимальная потребляемая мощность, кВт;
n - частота вращения, об/мин;
 - КПД, %;
- допускаемый кавитационный запас;

Разрез насоса ЦНСМ38-198

Габаритный чертеж насоса ЦНСМ38-198

Габаритный чертеж агрегата ЦНСМ38-198
