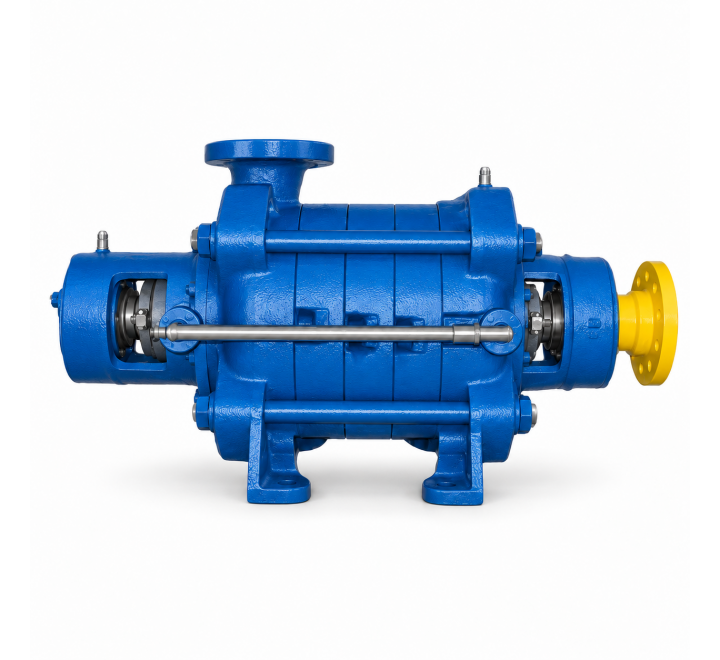

Насос ЦНСГ300-600

Насос ЦНСГ300-600

Насос ЦНСГ (центробежный, горизонтальный, секционный, однокорпусный, многоступенчатый, с односторонним расположением рабочих колес, с автоматической разгрузкой осевого усилия ротора, гидравлической пятой, с подшипниками скольжения, с приводом от электродвигателя.) с количеством секции от 2 до 10, изготавливается с диапазоном подач от 13 до 850 м³/час и напором от 44 до 1300 м.вод. ст. для решения различных задач. Насос состоит из, собственно, насоса, электродвигателя, масляной системы и автоматики.

Секционная конструкция насоса ЦНСГ позволяет менять напор, не меняя подачи, путем установления нужного количества рабочих колес.

Материал насоса ЦНСГ

Корпус насосам ЦНСГ и крышка корпуса, рабочее колесо выполнены из чугуна СЧ 20.

Вал насоса - стальной (сталь 35Л).

Предназначение насоса ЦНСГ

Насос ЦНСГ предназначен для перекачивания воды чистой или жидкости, по своим характеристикам близкой к воде (кроме морской воды), с содержанием твердых примесей до 0,2% по массе, размером частиц не более 0,2 мм, с показателем рН 7-8,5, температурой до +105°С.

Насос ЦНСГ используется в системах холодного и горячего водоснабжения зданий. В частности, насосное оборудование типа ЦНС может использоваться при откачке воды из каменноугольных шахт. Кроме того, насосы типа ЦНС находят применение в системах повышения давления в контурах холодной воды, а также для получения большого давления для других жидкостей.

Насос ЦНСГ используется в нефтедобывающей промышленности, на металлургических предприятиях, предприятиях горнодобывающей промышленности.

Структура условного обозначения

ЦНСГ300-600:

ЦНС - центробежный насос, секционный;

Г - предназначен для перекачивания воды температурой до 105°С;

300 - подача, м³/ч;

600 - напор, м.

Устройство насоса

Габаритные размеры

Агрегат	Электродвигатель, кВт/ об/мин	Размеры, мм
		L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	H3	H4
ЦНСГ300-600	800/1500	4200	1276	605	1580	499	600	880	950	460	560	820	1280	1540	370
