Насос двустороннего входа ЦН400-210а

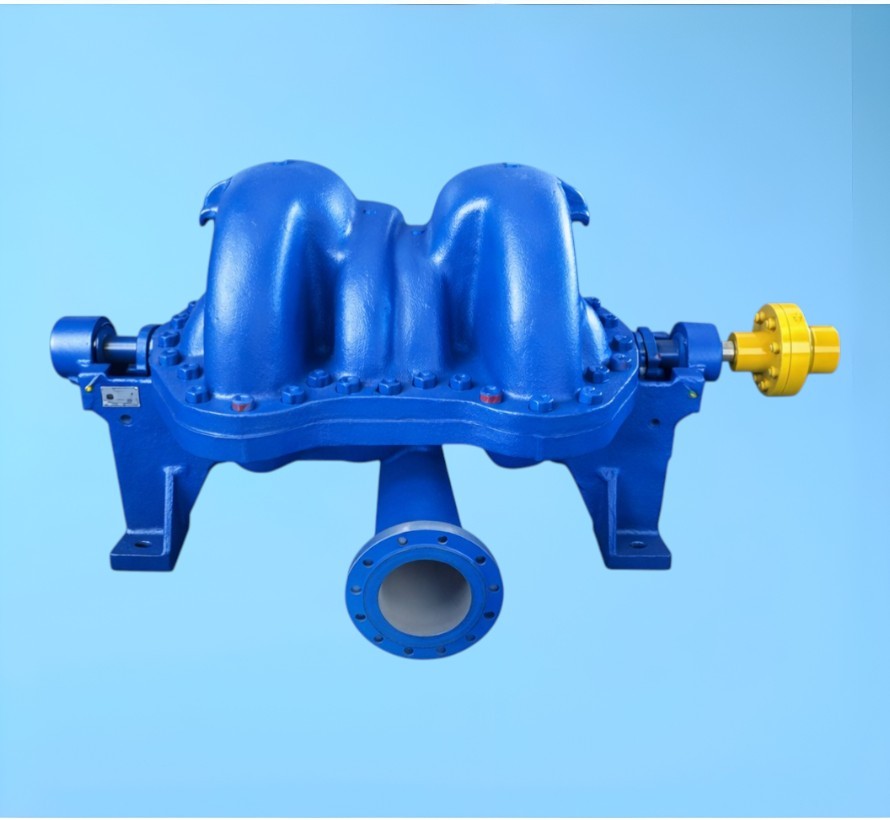

Насос ЦН400-210а

Насос ЦН400-210а - центробежный, горизонтальный с полуспиральным подводом и спиральными отводами. Насосные агрегаты ЦН предназначены для эксплуатации на насосных установках городского и промышленного водоснабжения. Насосы ЦН обладают менее широким диапазоном параметров, чем насосы типа Д, поэтому применяются в конкретных целях.

Конструкция насоса ЦН400-210а

Насос ЦН400-210а – четырехступенчатый с горизонтальным разъемом корпуса, с двумя рабочими колесами одностороннего входа. Входной и напорный патрубки расположены в нижней части корпуса и направлены в противоположные стороны горизонтально под углом 90 градусов к оси насоса, что обеспечивает возможность вскрытия, осмотра, ремонта и замены рабочих органов насоса без демонтажа электродвигателя и трубопроводов. Осевая сила насоса в основном уравновешена симметричным расположением входных отверстий рабочих колес, остающаяся неуравновешенной часть воспринимается шарикоподшипниками.

Условные обозначения:

Например: ЦН400-210а где,

Ц – центробежный;
Н – насос;
400 – номинальная подача, м3;
210 – номинальный напор, м;
а – первая обрезка рабочего колеса;

График рабочих зависимостей насоса ЦН400-210

 Разрез насоса ЦН400-210

Основные детали насоса:

1-крышка подшипника, 2-корпус подшипника, 3-букса сальника, 4-набивка сальника, 5-крышка корпуса, 6-кольцо уплотняющее, 7-диафрагма, 8-втулка защитная, 9-полумуфта насоса, 10-корпус насоса, 11-вал, 12-рабочее колесо.

Габаритные и присоединительные размеры насоса ЦН400-210
