Насос ЦН400-210

Добавить отзыв

740 000 руб.

Short Description

-
740 000 руб.

Описание

Подробности

Насос двустороннего входа ЦН400-210

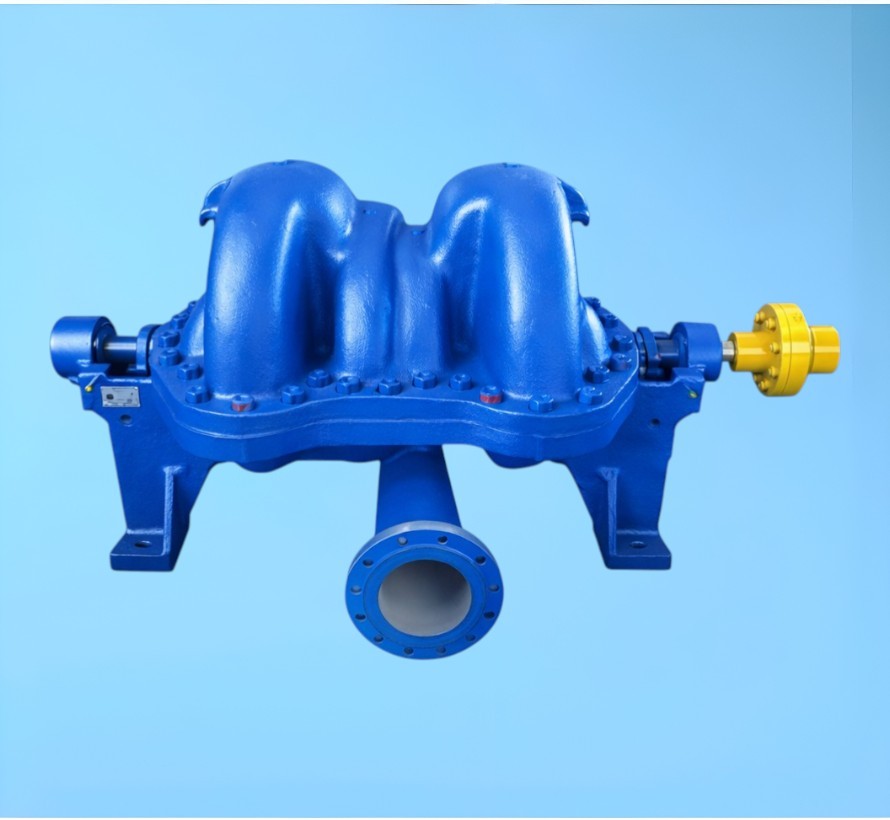

Насос ЦН400-210

Насос ЦН400-210 - центробежный, горизонтальный с полуспиральным подводом и спиральными отводами. Насосные агрегаты ЦН предназначены для эксплуатации на насосных установках городского и промышленного водоснабжения. Насосы ЦН обладают менее широким диапазоном параметров, чем насосы типа Д, поэтому применяются в конкретных целях.

Конструкция насоса ЦН400-210

Насос ЦН400-210 – четырехступенчатый с горизонтальным разъемом корпуса, с двумя рабочими колесами одностороннего входа. Входной и напорный патрубки расположены в нижней части корпуса и направлены в противоположные стороны горизонтально под углом 90 градусов к оси насоса, что обеспечивает возможность вскрытия, осмотра, ремонта и замены рабочих органов насоса без демонтажа электродвигателя и трубопроводов. Осевая сила насоса в основном уравновешена симметричным расположением входных отверстий рабочих колес, остающаяся неуравновешенной часть воспринимается шарикоподшипниками.

Условные обозначения:

Например: ЦН400-105а где,

Ц – центробежный;
Н – насос;
400 – номинальная подача, м3;
105 – номинальный напор, м;
а – первая обрезка рабочего колеса;

График рабочих зависимостей насоса ЦН400-210

Разрез насоса ЦН400-210

Основные детали насоса:

1-крышка подшипника, 2-корпус подшипника, 3-букса сальника, 4-набивка сальника, 5-крышка корпуса, 6-кольцо уплотняющее, 7-диафрагма, 8-втулка защитная, 9-полумуфта насоса, 10-корпус насоса, 11-вал, 12-рабочее колесо.

Габаритные и присоединительные размеры насосы ЦН400-210

Оплата и Доставка в Москве

Характеристики

Характеристики

Q Подача (м3/ч) 400
H Напор (м) 210
n Частота вращен. (об/мин) 1500
Исполнение по монтажу горизонтальный
Габариты агрегата,(мм) 3710х1370х1645
Температура рабочей жидкости: от С до С до 95 С
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Вес агрегата 5500
