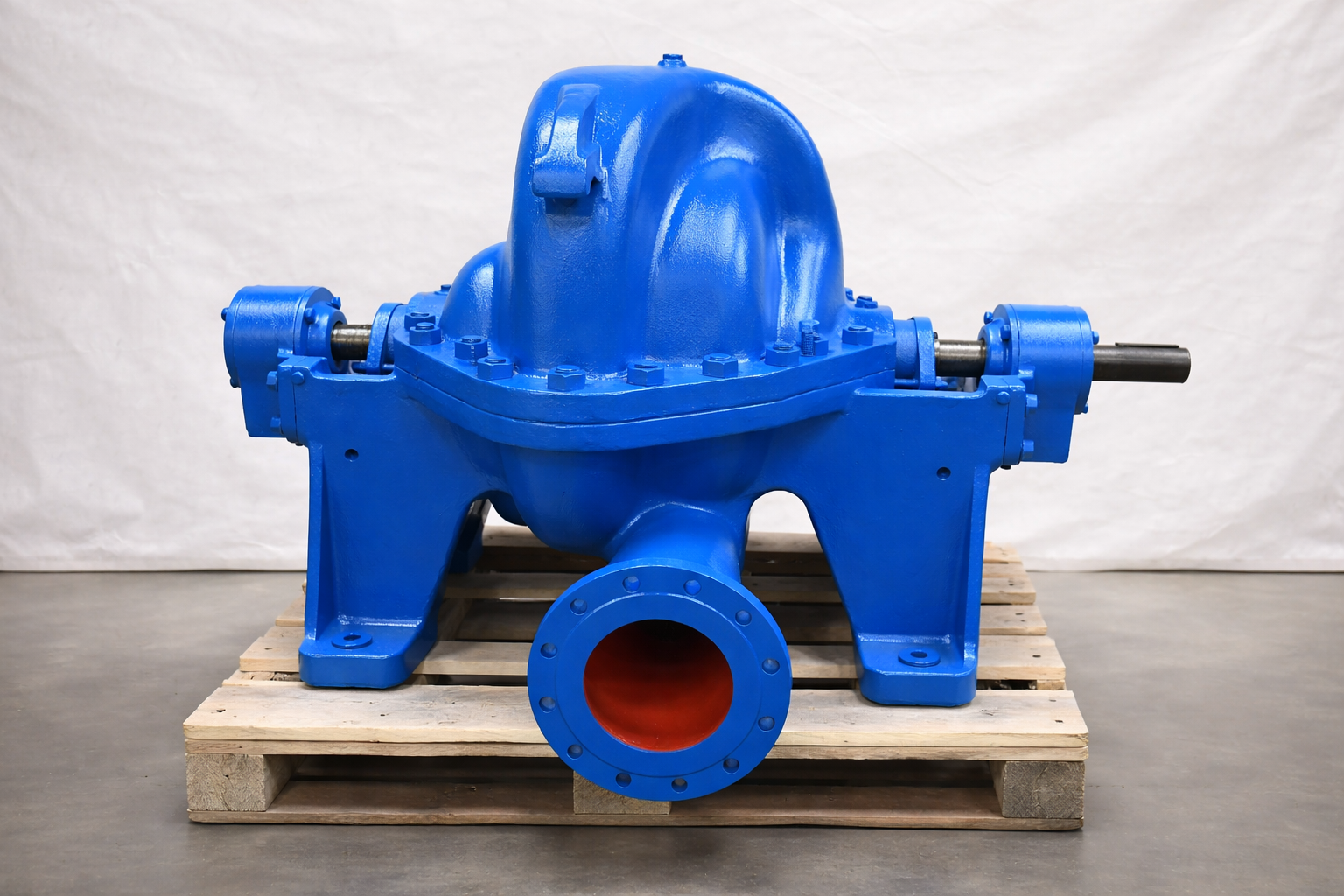

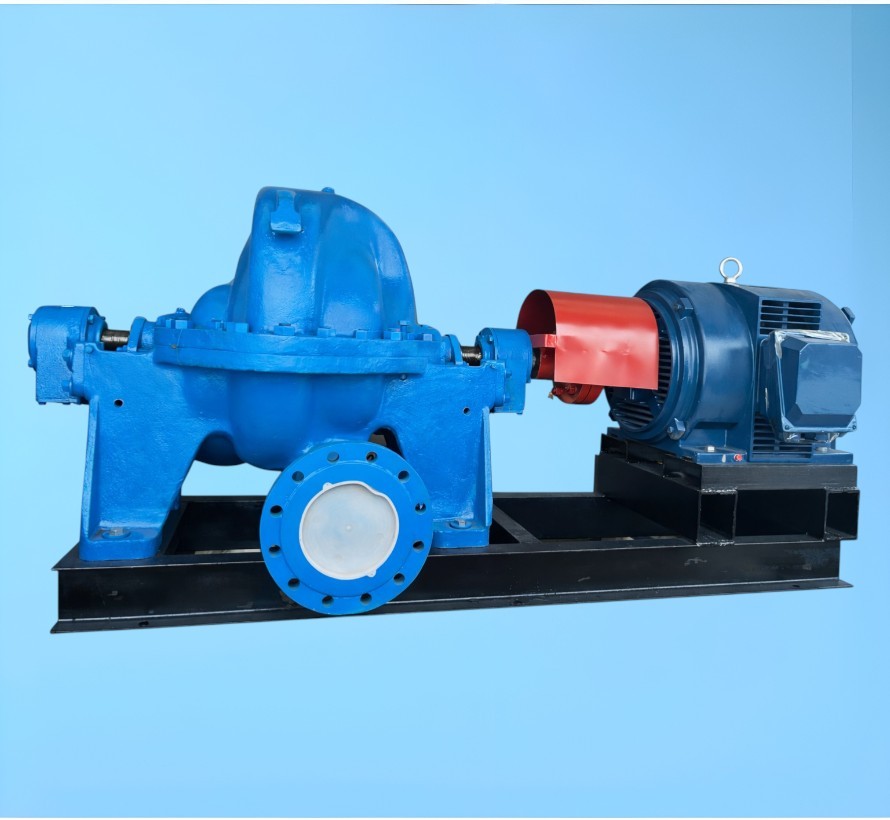

Конструкция ЦН400-105б

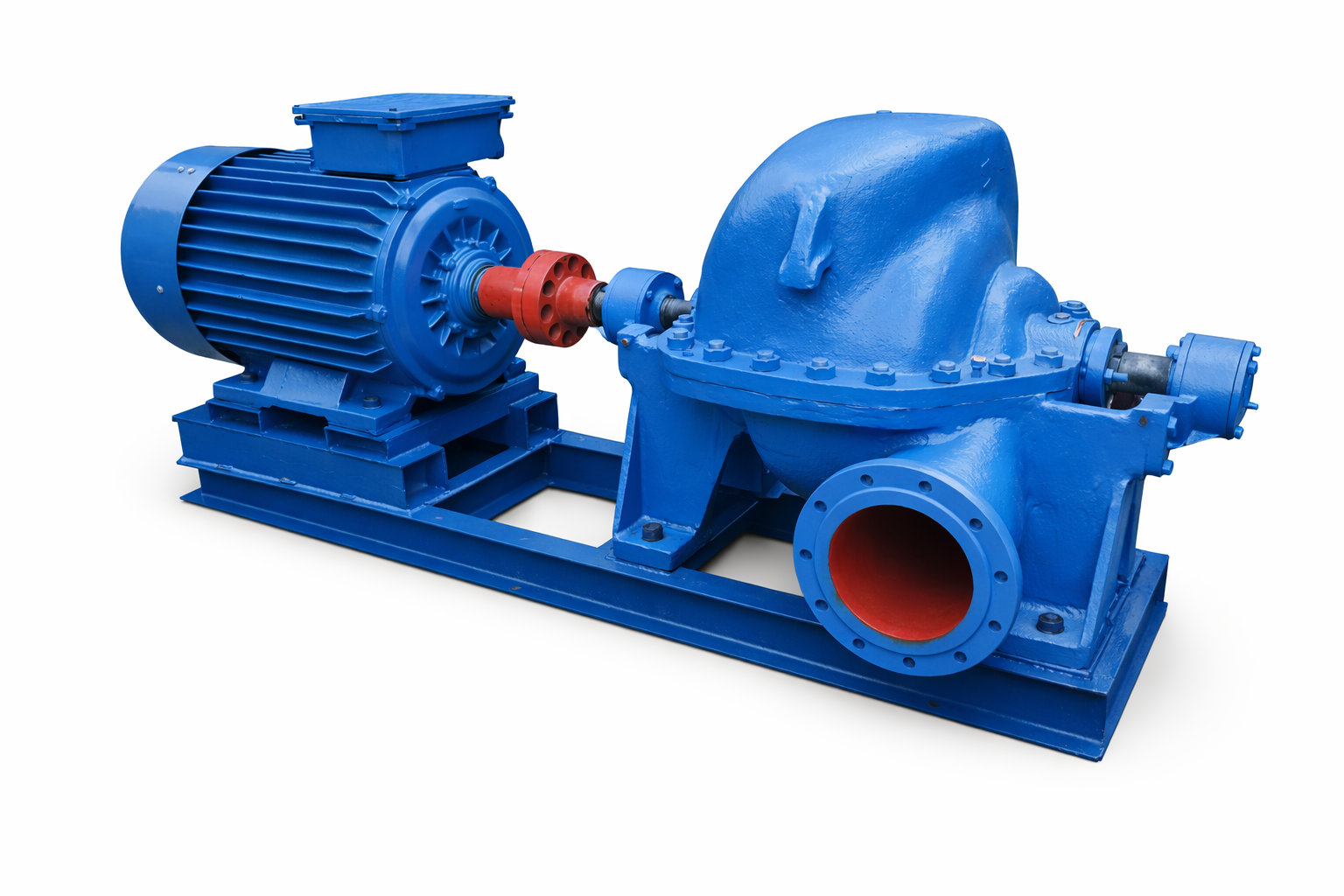

Насос ЦН400-105 – двухступенчатый с горизонтальным разъемом корпуса, с двумя рабочими колесами одностороннего входа. Входной и напорный патрубки расположены в нижней части корпуса и направлены в противоположные стороны горизонтально под углом 90 градусов к оси насоса, что обеспечивает возможность вскрытия, осмотра, ремонта и замены рабочих органов насоса без демонтажа электродвигателя и трубопроводов. Осевая сила насоса в основном уравновешена симметричным расположением входных отверстий рабочих колес, остающаяся неуравновешенной часть воспринимается шарикоподшипниками.

Из первой ступени во вторую жидкость поступает по внутреннему каналу

К монтажу и эксплуатации агрегатов должен допускаться квалифицированный персонал, знающий конструкцию насосов, обладающий опытом по эксплуатации, обслуживанию и ремонту оборудования и ознакомленный с паспортом изделия.

Условные обозначения:

Например: ЦН400-105а где,

Ц – центробежный;
Н – насос;
400 – номинальная подача, м3;
105 – номинальный напор, м;
а – первая обрезка рабочего колеса;

График рабочих зависимостей ЦН400-105б

Разрез насоса ЦН400-105

Основные детали насоса:

1-крышка подшипника, 2-корпус подшипника, 3-букса сальника, 4-кольцо сальника, 5-крышка корпуса насоса, 6-вал, 7-кольцо уплотняющее, 8-кольцо разъемное, 9-набивка сальника, 10-втулка защитная, 11-полумуфта насоса.

Габаритные и присоединительные размеры ЦН400-105
