Насос двустороннего входа ЦН400-105а

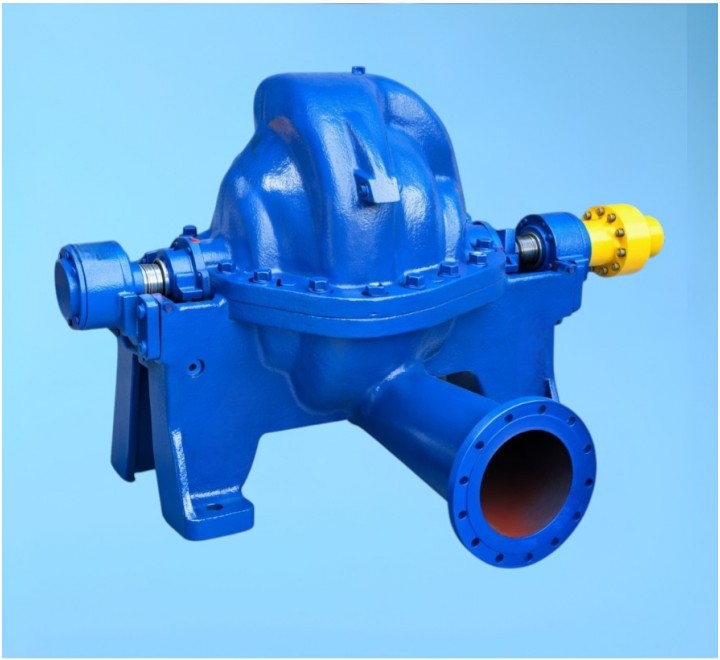

Насос ЦН400-105а

Насос ЦН400-105а - центробежный, горизонтальный с полуспиральным подводом и спиральными отводами. Насосные агрегаты ЦН предназначены для эксплуатации на насосных установках городского и промышленного водоснабжения. Насосы ЦН обладают менее широким диапазоном параметров, чем насосы типа Д, поэтому применяются в конкретных целях.

Конструкция насоса ЦН400-105а

Насос ЦН400-105а – двухступенчатый с горизонтальным разъемом корпуса, с двумя рабочими колесами одностороннего входа. Входной и напорный патрубки расположены в нижней части корпуса и направлены в противоположные стороны горизонтально под углом 90 градусов к оси насоса, что обеспечивает возможность вскрытия, осмотра, ремонта и замены рабочих органов насоса без демонтажа электродвигателя и трубопроводов. Осевая сила насоса в основном уравновешена симметричным расположением входных отверстий рабочих колес, остающаяся неуравновешенной часть воспринимается шарикоподшипниками.

Из первой ступени во вторую жидкость поступает по внутреннему каналу. К монтажу и эксплуатации агрегатов должен допускаться квалифицированный персонал, знающий конструкцию насосов, обладающий опытом по эксплуатации, обслуживанию и ремонту оборудования и ознакомленный с паспортом изделия.

Условные обозначения:

Например: ЦН400-105а где,

Ц – центробежный;
Н – насос;
400 – номинальная подача, м3;
105 – номинальный напор, м;
а – первая обрезка рабочего колеса;

График рабочих зависимостей ЦН400-105

Разрез насоса ЦН400-105

Основные детали насоса:

1-крышка подшипника, 2-корпус подшипника, 3-букса сальника, 4-кольцо сальника, 5-крышка корпуса насоса, 6-вал, 7-кольцо уплотняющее, 8-кольцо разъемное, 9-набивка сальника, 10-втулка защитная, 11-полумуфта насоса.

Габаритные и присоединительные размеры насоса ЦН400-105

Оплата и Доставка в Москве

Характеристики

Характеристики

Q Подача (м3/ч) 380
H Напор (м) 96
Мощность 160
n Частота вращен. (об/мин) 1500
Исполнение по монтажу горизонтальный
Габариты агрегата,(мм) 2575х1155х1148
Температура рабочей жидкости: от С до С до 95 С
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Кавитационный запас 4,5 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 1550х1150х1000
Вес агрегата 2560
Вес насоса,(кг) 1230
