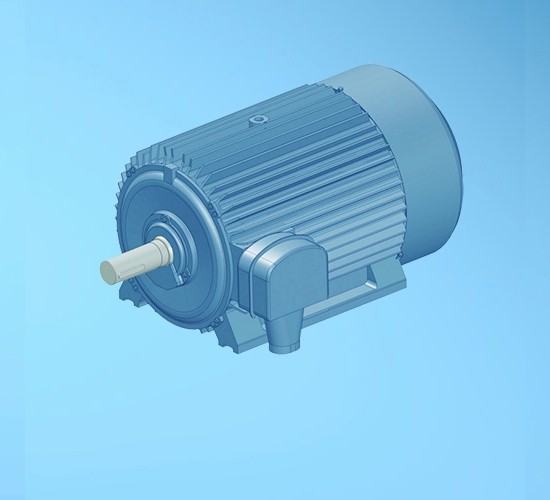

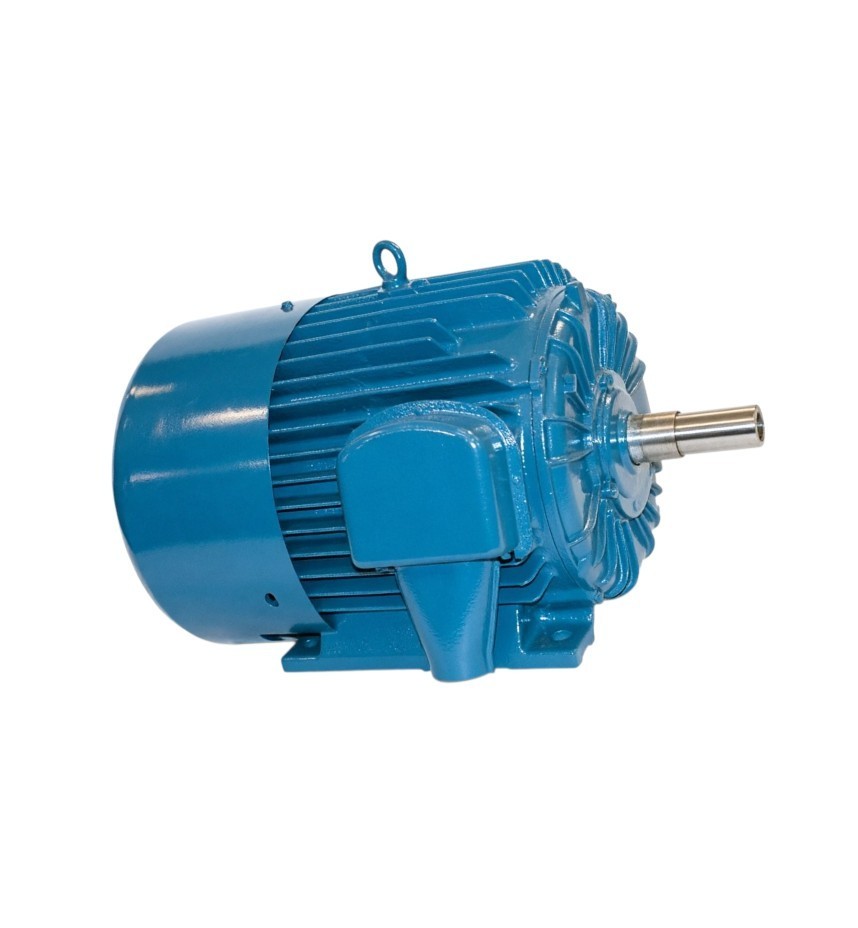

Электродвигатель АО3-400М-10

Добавить отзыв

Под заказ

Описание

Подробности

Изготовление трехфазных асинхронных электродвигателей серии АО3 производится для нужд народного хозяйства. Также, двигатели данной серии поставляются на экспорт в страны, в которых преобладает умеренный и тропический климат. Трехфазными асинхронными электродвигателями серии АО3 комплектуются различные механизмы: вентиляторы, центробежные насосы, транспортеры и другие, в стационарных установках.

Условное обозначение типоразмера двигателя:

  • А – двигатель асинхронный с короткозамкнутым ротором;
  • О – обдуваемый закрытый;
  • 3 – порядковый номер серии;
  • 400 – высота оси вращения в мм;
  • S, M – условное обозначение длины сердечника статора;
  • 2, 4, 6, 8, 10, 12 – число полюсов;
  • У, Т – климатическое исполнение по ГОСТ 15150, умеренное и тропическое;
  • 2 – категория размещения по ГОСТ 15543–70.

Техничесткие характеристики двигателей серии АО3

  • Конструктивное исполнение и способ монтажа: IM 1001, IM 1002, IM 3011 (по ГОСТ 2479).
  • Степень защиты от воздействия окружающей среды IP 44 по ГОСТ 17494–87.
  • Режим работы – продолжительный S1 по ГОСТ 183–74.
  • Вид тока – переменный трехфазный.
  • Частота тока – 50 Гц.
  • Напряжение – 380/660 В или 6000 В.
  • Направление вращения – любое.
  • Допускаемая высота эксплуатации* – 1000 м над уровнем моря.
  • Группа условий эксплуатации – M6 по ГОСТ 17516–72.
  • Способ охлаждения двигателей – IC 0141 по ГОСТ 20459–75.
  • Класс нагревостойкости изоляции обмотки статора не ниже F по ГОСТ 8865–87.
  • Уровень шума двигателей не должен превышать предельных значений по 1 классу ГОСТ 16372–84.

*При установке двигателя свыше 1000м номинальная мощность двигателя должна быть снижена согласно ТУ.

Тип L, мм l1, мм l2, мм l3, мм l10, мм l11, мм l30, мм l31, мм l33, мм b, мм b1, мм b2, мм b10, мм
АО3-400S-6 1735 210 210 595 630 778 1505 280 246 840 28 28 686
Тип b20, мм b30, мм h, мм h1, мм h2, мм h5, мм h6, мм h31, мм h34, мм d1, мм d2, мм d10, мм       -
АО3-400S-6 748 1085 400 16 16 106 106 955 40 100 100 35       -

Характеристики

Характеристики

Вес агрегата 1900
Мощность 160
Обороты двигателя 600
Напряжение (В) 380/660
Режим работы S1
Климатическое исполнение У3
Класс изоляции F
Габариты агрегата,(мм) 1735*1085*955
Способ монтажа, (IM) IM1001
Тип двигателя Общепромышленный
