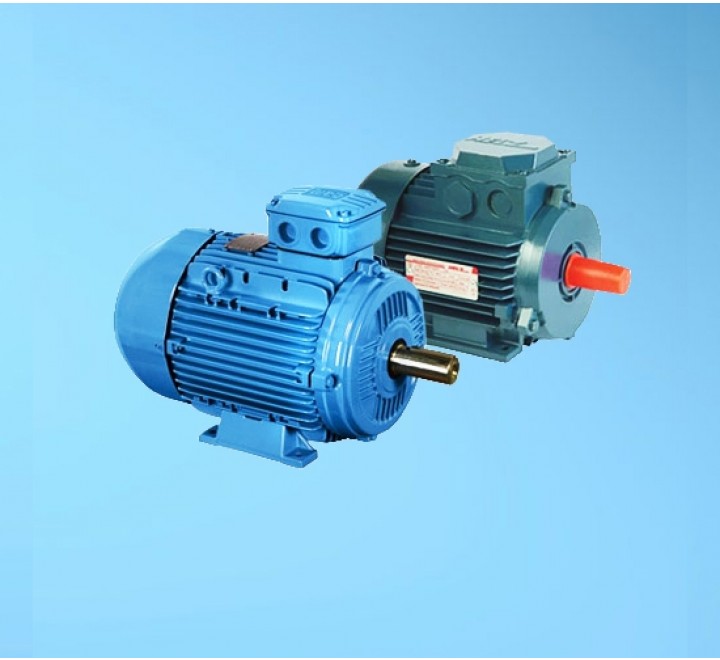

Электродвигатель АИР315S8

Асинхронные трехфазные электродвигатели АИР315S8 а также аналогичные двигатели других общепромышленных серий (5А, А) используются практически во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.д.). Базовое исполнение – режим работы S1, от сети трехфазного переменного тока 50 Гц напряжением 380В/660В. Климатическое исполнение и категория размещения У3. Степень защиты IP54. Может быть изготовлен в чугунном или алюминиевом корпусе.

• АИ ‒ асинхронная унифицированная серия;
• Р ‒ привязка мощностей к установочно-присоединительным размерам по РС 3031-71;
• 315 ‒ габарит, мм;
• S ‒ установочные размеры по длине станины;
• 1 ‒ число полюсов (2, 4, 6, 8);
• 2 ‒ климатическое исполнение и категория размещения по ГОСТ 15150-69.

Основные технические характеристики

• ‒ привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
• ‒ степень защиты IP54, IP55 по ГОСТ 17494-87;
• ‒ изоляция класса нагревостойкости F по ГОСТ 8865-93;
• ‒ исполнение электродвигателей по способу монтажа IM1081, IM1082, IM2081, IM2082, IM2181, IM2182, IM3081, IM3082, IM3681, IM3682 по ГОСТ 2479-79;
• ‒ климатическое исполнение У3; Т2 по ГОСТ 15150-69.

Габаритные размеры







Двигатель	Кол-во полюсов	Габаритные размеры (мм)
		l30	l33	h31	d24	d10	l1	l2	l10	l31	b10	d1	d2	h	d20	d25	d24	d22	h5	h6	b1
AИР315S	8	1290	1460	765	660	28	170	170	406	216	508	90	90	315	600	550	765	24	95	95	25
