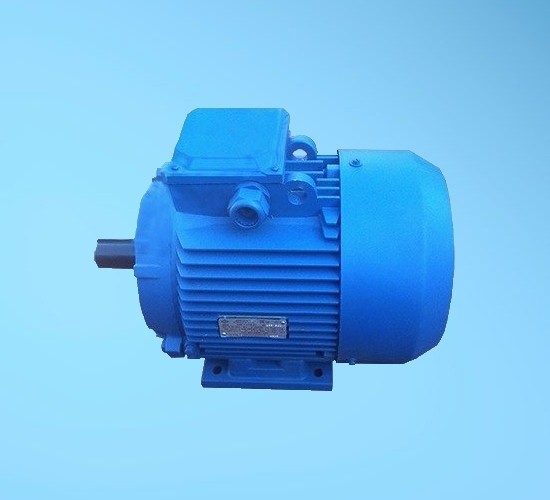

Электродвигатели асинхронные общепромышленного назначения выпускаются в базовых и модифицированных исполнениях. Базовое исполнение электродвигателя включает в себя – тип монтажного исполнения, тип климатического исполнения УЗ, для продолжительного режима работы S1 и типовые технические характеристики, соответствующие требованиям стандартов.

Габаритные и подсоединительные размеры

Модель э\дв	Общие размеры						Соединительные размеры
Модель э\дв	L	LC	AD	HD	P	AC	E	EA	B	BB	T	LA	C	R	F	FA
5АМХ132М	546	636	123	360	350	286	80	80	140, 178	220	3	12	89	0	10	10
Модель э\дв	Общие размеры						Соединительные размеры
Модель э\дв	A	AB	AA	H	GD	GF	GA	GC	HA	HC	D	DA	K	M	S	N
5АМХ132М	216	277	56	132	8	8	41	41	17		38	38	12	300	19	250

Характеристики

Вес агрегата	74
Мощность	7.5
Напряжение (В)	380
Климатическое исполнение	УХЛ3
Класс изоляции	F
Способ монтажа, (IM)	IM1001
Тип двигателя	Общепромышленный
Габариты упаковки (дли;шир;выс) (мм)	546;286;360
